Bedienkonzept
Statuszeile
Links in der Statuszeile werden dauerhaft das aktu-
elle Datum, die Uhrzeit und die Raumtemperatur
angezeigt.
Rechts in der Statuszeile werden im Meldungsbe-
reich die anstehenden Alarmmeldungen durch
Symbole angezeigt.
Beschreibung einzelner Menüfenster
Hauptseite (1)
Die Hauptseite zeigt im Hauptanzeigebereich vier
nicht anwählbare Zeilen, in denen die wichtigsten
Systemdrücke dargestellt sind:
– Quelldruck der linken Flaschenbatterieseite
– Quelldruck der rechten Flaschenbatterieseite
– Quelldruck der 3. Quelle
– Betriebsdruck
30

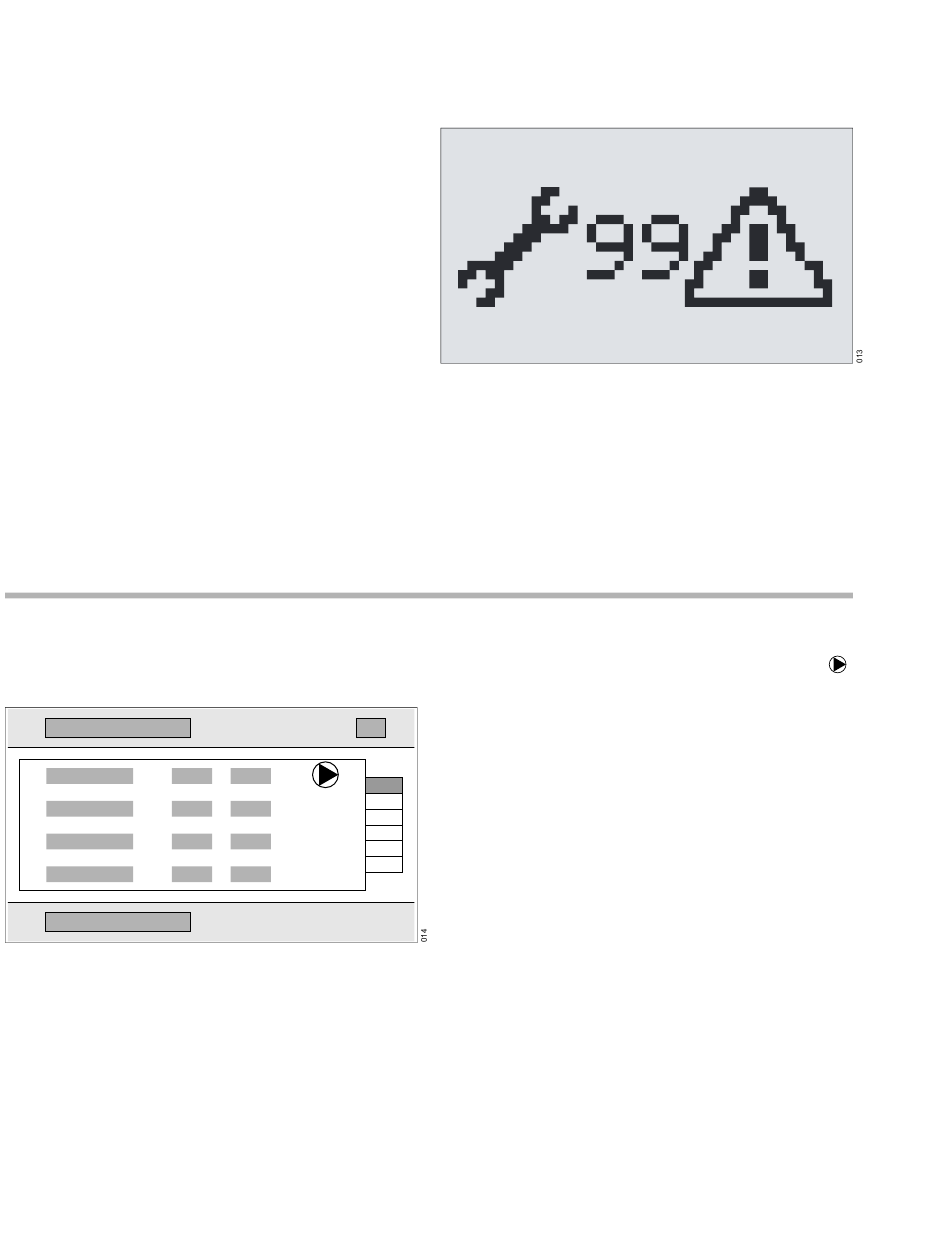

Mögliche Symbole:
A Service, notwendig, siehe Kapitel "Instandhal-
tung".
B Anzahl der anstehenden Alarme
C anstehende Alarme/Meldungen
Die momentan aktive Quelle ist mit dem Symbol
(A) als "in Betrieb" gekennzeichnet.
A
Weitere Informationen
Bei Betrieb mit Kaltvergaser zeigt die dritte Zeile
den Eingangsdruck am Eingang der 3. Quelle von
GCS, nicht den internen Druck des Kaltvergasers.
Bei Betrieb mit zwei Quellen bleibt die dritte Zeile
leer.
Bei GCS 1201 Control wird in der vierten Zeile der
Ausgangsdruck ins Ringleitungssystem angezeigt.
A
B
Gebrauchsanweisung Gas Control Station
