Reduziereinheit RE für
Reserveversorgungsquelle
Die Reduziereinheit dient bei einer einzelnen Fla-
schenbatterie zur einstufigen Druckreduzierung auf
einen Mitteldruck und zur Drucküberwachung.
Über die Reduziereinheit kann eine zusätzliche
Flaschenbatterie als Reserveversorgungsquelle an
GCS angeschlossen werden.
Von der Reduziereinheit gibt es folgende Grundva-
rianten:
– RE Control mit elektrischem Drucksensor an
der Hochdruckseite und Manometer an der Mit-
teldruckseite
– RE Basic mit Kontaktmanometer an der Hoch-
druckseite und Manometer an der Mitteldruck-
seite
Weitere Informationen für Reduziereinheit
RE 1200 Control zum Anschluss einer
Flaschenbatterie
Die Modellvariante RE 500 hat abweichend von
RE 1200 einen Druckminderer mit geringerer
Nennleistung.
RE Basic Varianten haben anstatt des Drucksen-
sors bei der RE Control Variante ein Kontaktmano-
meter für die Überwachung des Quelldrucks.
Gebrauchsanweisung Gas Control Station
G
F
E

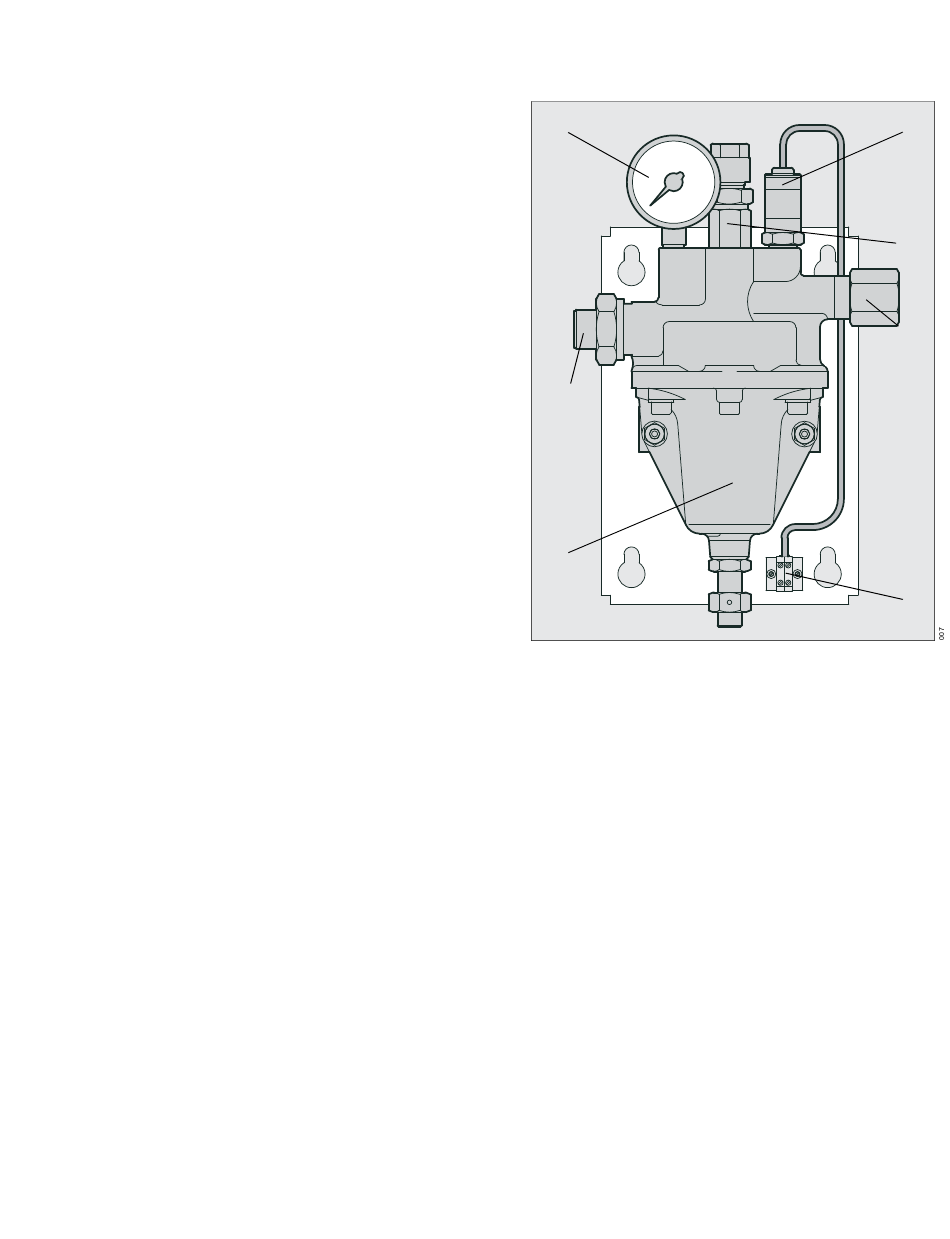

A Drucksensor für Quelldruck
B Abblaseventil
C Anschluss für Flaschenbatterie
D Anschlussklemme für Sensorkabel
E Druckminderer der 1. Stufe
F Ausgang für Mitteldruck
G Mitteldruckmanometer
Übersicht
A
B
C
1
2
1
2
D
25
