Anschlussarmaturen

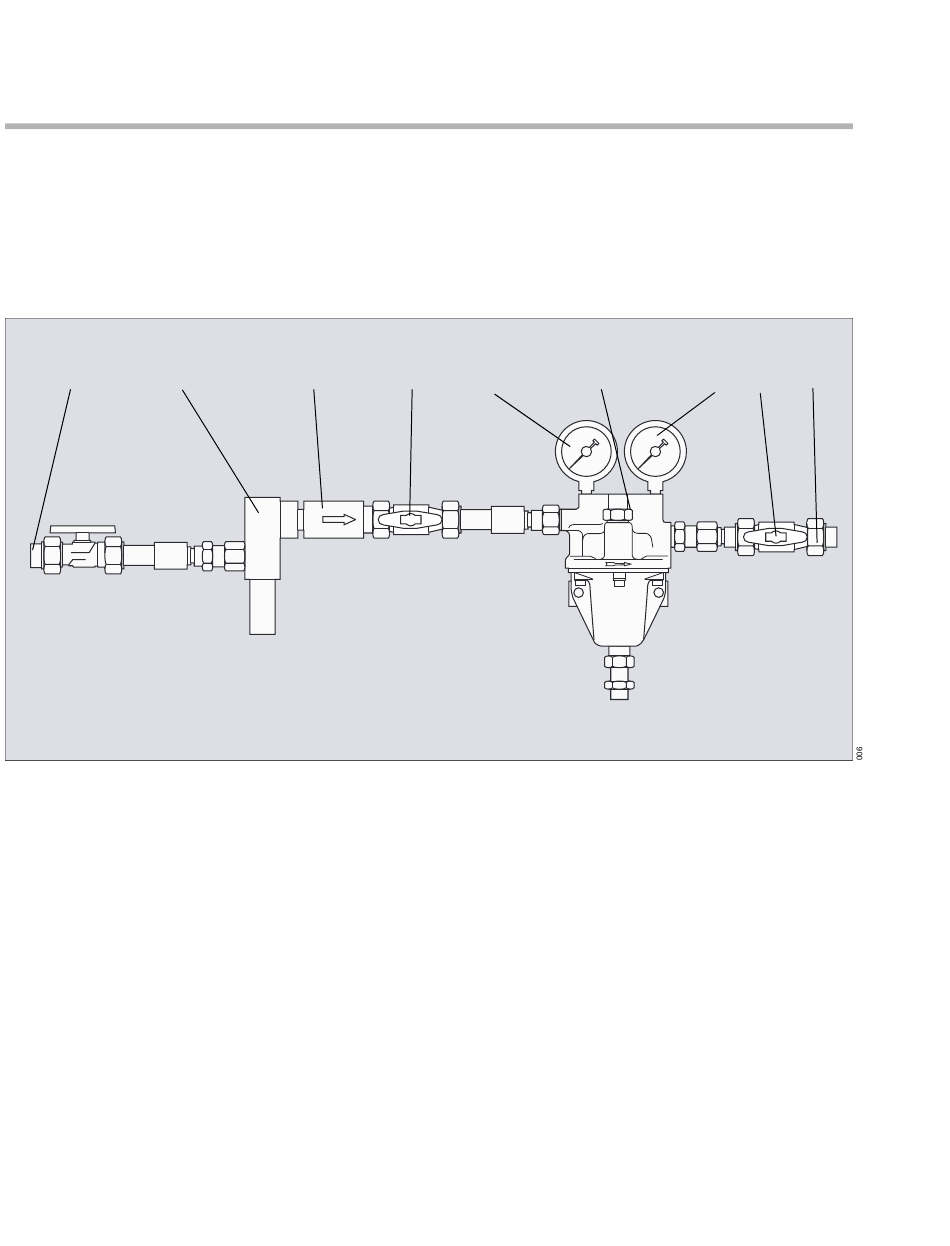

Kaltvergaser-Anschluss-Set
Das Kaltvergaser-Anschluss-Set kann abhängig
von der Ausstattung und dem Ausgangsdruck des
Kaltvergasers von der Abbildung abweichen.
A
B
A Eingang des Kaltvergasers
B Sintermetallfilter
C Rückschlagventil
D Kugelhahn
E Manometer zur Messung des Kaltvergaser-
drucks
F Druckminderer zur Verwendung mit Kaltverga-
sern >17 bar
G Manometer zur Messung des Drucks am Ein-
gang von GCS
H Ausgang des Kaltvergasers zu GCS
24
C
D
E
Das Kaltvergaser-Anschluss-Set dient zum An-
schluss von Kaltvergasern mit Systemdrücken
>17 bar an GCS.
Bei Kaltvergaserdrücken zwischen 13,5 und 17 bar
werden der Druckminderer (F) und die davor und
dahinter befindlichen Kugelhähne (D) nicht benö-
tigt.
F
G
Gebrauchsanweisung Gas Control Station
