Übersicht

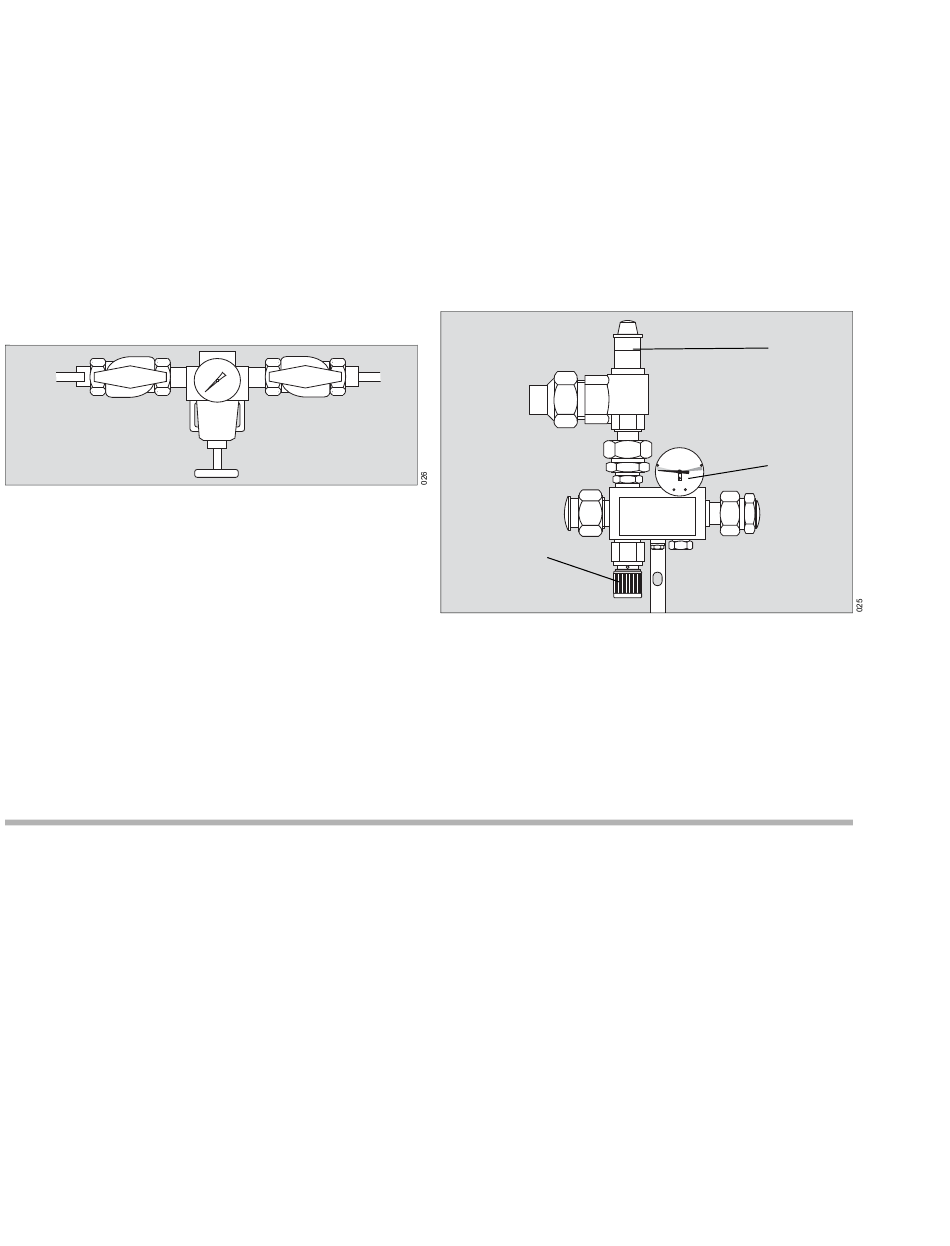

Integrierte Reduziereinheit
Die integrierte Reduziereinheit wird zur Umschal-
tung im Notfall (z.B. ein Brand) eingesetzt, um den
Druck der 3. Quelle auf den Betriebsdruck zu min-
dern, wenn die Hauptversorgungsquellen nicht
mehr zugänglich sind.
Bei Anlagen mit einem Volumenstrom >800 m³
werden 2 integrierte Reduziereinheiten parallel ein-
gesetzt.
A
A Absperrventile
B Druckminderer
Optionen
Drucküberwachung
Hochdruck-Manometer-Set (optional)
Das Hochdruck-Manometer-Set dient zur Anzeige
des aktuellen Quelldrucks innerhalb eines Sam-
melrohrs.
Bei GCS Control wird der aktuelle Quelldruck zu-
sätzlich an der Kontrolleinheit angezeigt.
Das Hochdruck-Manometer-Set wird zwischen
Entlastungsventil und Sammelrohr montiert.
26
A
B
Kontrolleinheit
Die Kontrolleinheit wird bei einigen Konfigurationen
direkt am Verteilerblock zum Patienten eingesetzt,
um eine Möglichkeit zur Drucküberwachung, zur
Absicherung des Leitungsdrucks und einen An-
schluss für die Notversorgung zu haben, wenn die
Hauptversorgungsquellen im Notfall (z.B. ein
Brand) nicht mehr zugänglich sind.
C
A Sicherheitsventil
B Kontaktmanometer
C NIST-Anschluss
Flaschendruckanzeige (optional)
Die Flaschendruckanzeige zeigt den aktuellen Fla-
schendruck einer Gasflasche an.
Um einen Überblick über den Füllstand jeder Gas-
flasche zu bekommen, muss an jedem Anschluss-
bogen eine Flaschendruckanzeige montiert wer-
den.
Die Flaschendruckanzeige wird zwischen Sammel-
rohr und Anschlussbogen montiert.
Gebrauchsanweisung Gas Control Station
A
B
