Das Kapitel "Gasversorgungsanlage mit Versor-
gungsquellen in separaten Anlagenräumen"
auf Seite 12 zeigt Beispiele für den verteilten Auf-
bau.
Übersicht der Komponenten

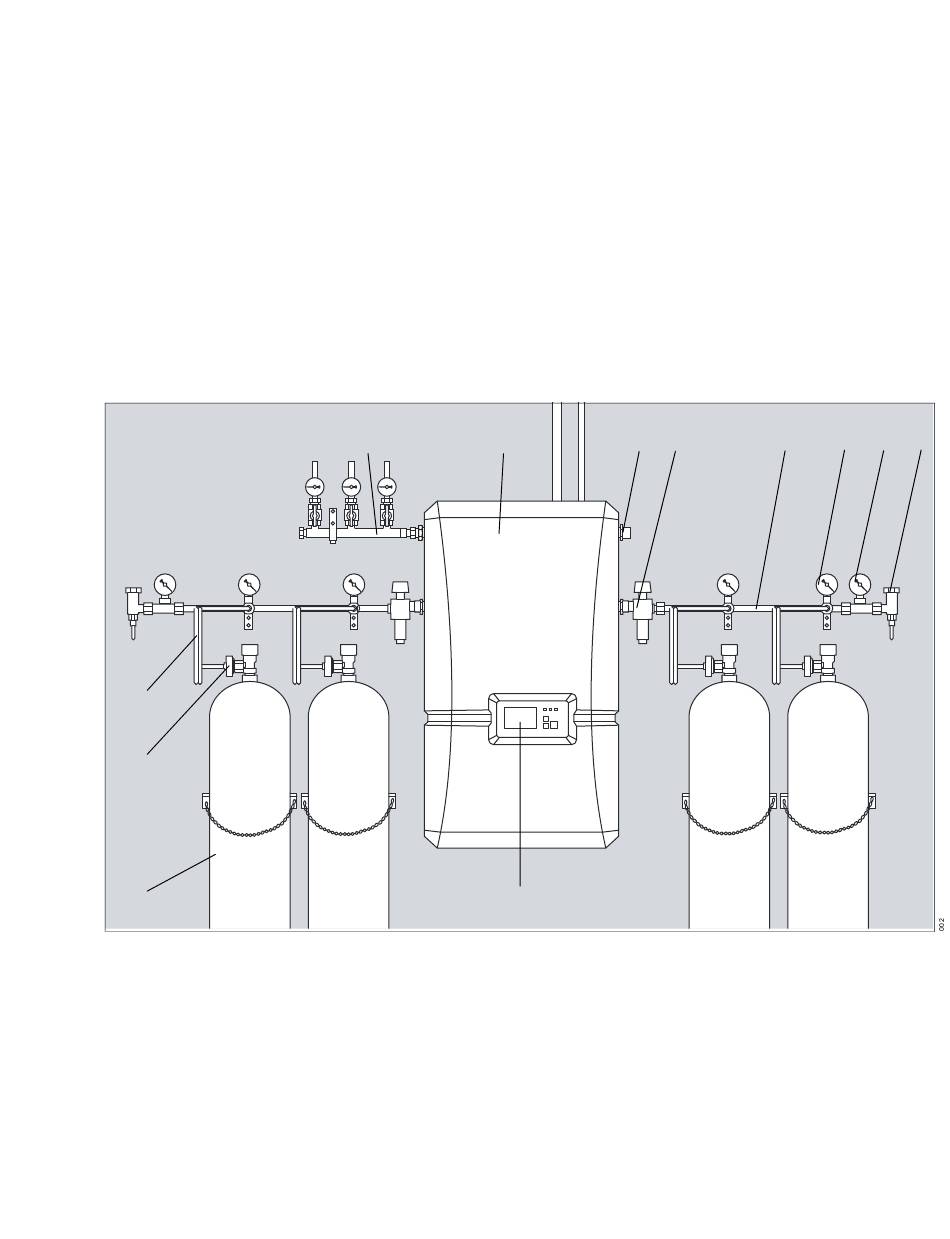

Die Abbildung zeigt den prinzipiellen Aufbau einer
Flaschenbatterieanlage mit Gas Control Station in
der Variante Control. Die Variante Basic hat an Stel-
le der Kontrolleinheit Kontaktmanometer für die An-
zeige von Quelldruck und Betriebsdruck.
L
K
J
A Verteilerblock
B GCS Control
C Anschluss für 3. Quelle (z. B. Kaltvergaser)
D Hochdruckventil mit Sinterfilter
E Sammelrohr
F Flaschendruckanzeige (optional)
G Hochdruck-Manometer-Set (optional)
Gebrauchsanweisung Gas Control Station
B
A
I
H Entlastungsventil
I
J Gasflasche
K Anschluss für Gasflasche
L Anschlussbogen
C
D
Kontrolleinheit (optional mit Relaismodul und
Alarm System Interface)
Übersicht
E
H
F G
11
