INSTALLATIONS- UND BETRIEBSANLEITUNG FÜR DIE UMKEHROSMOSEANLAGEN ECOSOFT ROBUST MINI,
ROBUST 1500, ROBUST PRO, ROBUST COFFEE, ROBUST 3000, ROBUST 3000MAX, ROBUST 4000
1
Nehmen Sie die Umkehrosmoseanlage aus dem Karton und überprüfen Sie, ob sich alle Teile im Beutel
befinden.
2
Schließen Sie die Wasserzufuhr am Installationsort und öffnen Sie einen Wasserhahn für
1 Minute, um den Druck im System zu entlasten. Schließen Sie dann den Wasserhahn.
3

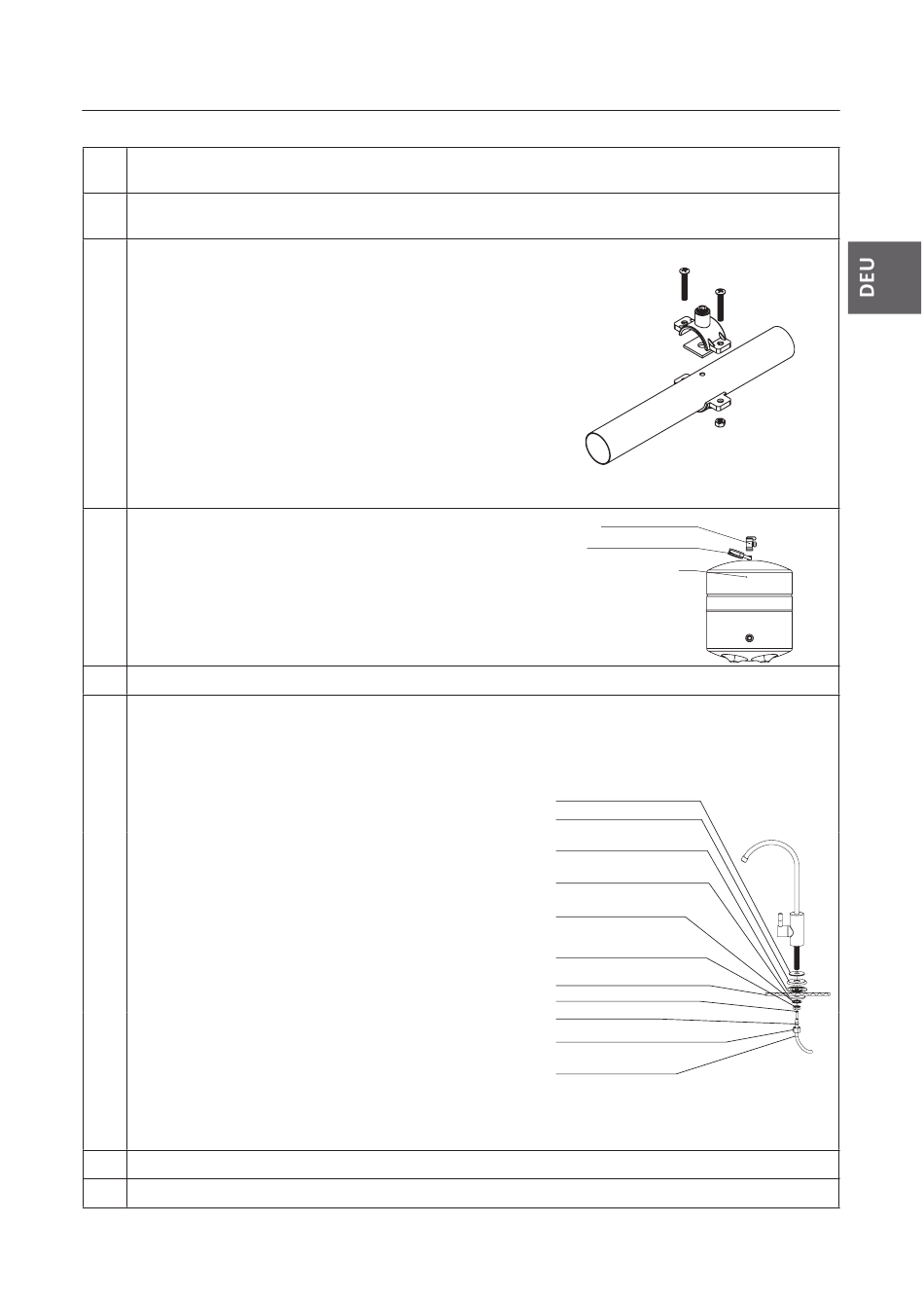

Die Abflussschelle passt auf die meisten Standard-
Abflussrohre. Montieren Sie die Abflussschelle wie folgt
auf dem Abflussrohr. Bohren Sie ein 5 mm großes Loch
in das Abflussrohr und bringen Sie eine Gummidichtung
mit Klebe-Unterseite an (in der Packung enthalten).
Setzen Sie die Abflussschelle so auf die Dichtung,
dass sich der Steckanschluss der Schelle genau über
dem Loch im Abflussrohr befindet. Ziehen Sie die
Muttern der Abflussschellenbefestigungen mit einem
Schraubenschlüssel fest. Stecken Sie den schwarzen
Schlauch in den Steckanschluss in der Abflussschelle.
Verbinden Sie das andere Ende des schwarzen Schlauchs
mit dem Abflussanschluss des Steckanschlussgestells des
RO-Systems (RO: Reverse Osmosis, Umkehrosmose).
4*
Geben Sie einige Wicklungen PTFE-Band auf das Gewinde
des Tanknippels. Schrauben Sie das Tankventil auf den
Tanknippel. Drehen Sie das Ventil vollständig zu.
HINWEIS! Prüfen Sie den Luftdruck in der leeren
Tankblase. Er sollte 0,6–1,0 bar betragen. Verwenden Sie
bei Bedarf eine Luftpumpe, um die Blase aufzupumpen.
Wenn der Druck bereits zu hoch ist, drücken Sie auf den
Ventilschaft, um ihn zu entlasten.
5
Installation des Hahns.
5.1
Zur Installation des Reinwasserhahns bohren Sie ein Loch
mit einem Durchmesser von 12,5 mm an der gewünschten
Stelle des Waschbeckens oder der Arbeitsplatte.
ACHTUNG! Metмallspäne können Ihre Spüle beschädigen,
entfernen Sie sie daher nach dem Bohren sorgfältig.
Wenn die Montagefläche aus Stein oder Keramik besteht,
verwenden Sie einen Karbidbohrer.
5.2
Montieren Sie den Wasserhahn über dem Loch auf der
kleinen Gummischeibe, dem verchromten Sockel und der
großen Gummischeibe. Befestigen Sie den Wasserhahn
mit einer Kunststoffscheibe, einer Sicherungsscheibe und
einer Mutter fest am Schaft des Wasserhahns unter der
Spüle.
5.3
Setzen Sie die Überwurfmutter auf das freie Ende des
blauen Schlauchs, setzen Sie dann den Klemmkonus auf
und stecken Sie den Einsatz in den Schlauch.
5.4
Schieben Sie das Ende des blauen Schlauchs in den
Schaftboden, setzen Sie den Klemmkonus auf den
Schaftboden und schrauben Sie die Überwurfmutter fest
auf das Gewinde des Schafts. Der Wasserhahn sollte nun
fest am Waschbecken angebracht und der blaue Schlauch
in der Klemmverschraubung am unteren Ende des
Wasserhahnschafts befestigt sein.
6
Setzen Sie die Ersatzfilter in das erste und zweite Gehäuse (von links) ein.
7
Bauen Sie die Gehäuse wieder in das System ein. Nur handfest anziehen.
Dieses Handbuch ist das geistige Eigentum von ECOSOFT. Vervielfältigung und Nachdruck sind verboten. © 2024
tank valve
PTFE seal
tank
small rubber gasket
chrome-plated cover
large rubber gasket
large plastic gasket
lock washer
nut
counter
plastic insert
1/4 ferrule
1/4 compression nut
blue tube
57
