ІНСТРУКЦІЯ З ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЇ СИСТЕМ ЗВОРОТНОГО ОСМОСУ ECOSOFT ROBUST MINI,
ROBUST 1500, ROBUST PRO, ROBUST COFFEE, ROBUST 3000, ROBUST 3000MAX, ROBUST 4000

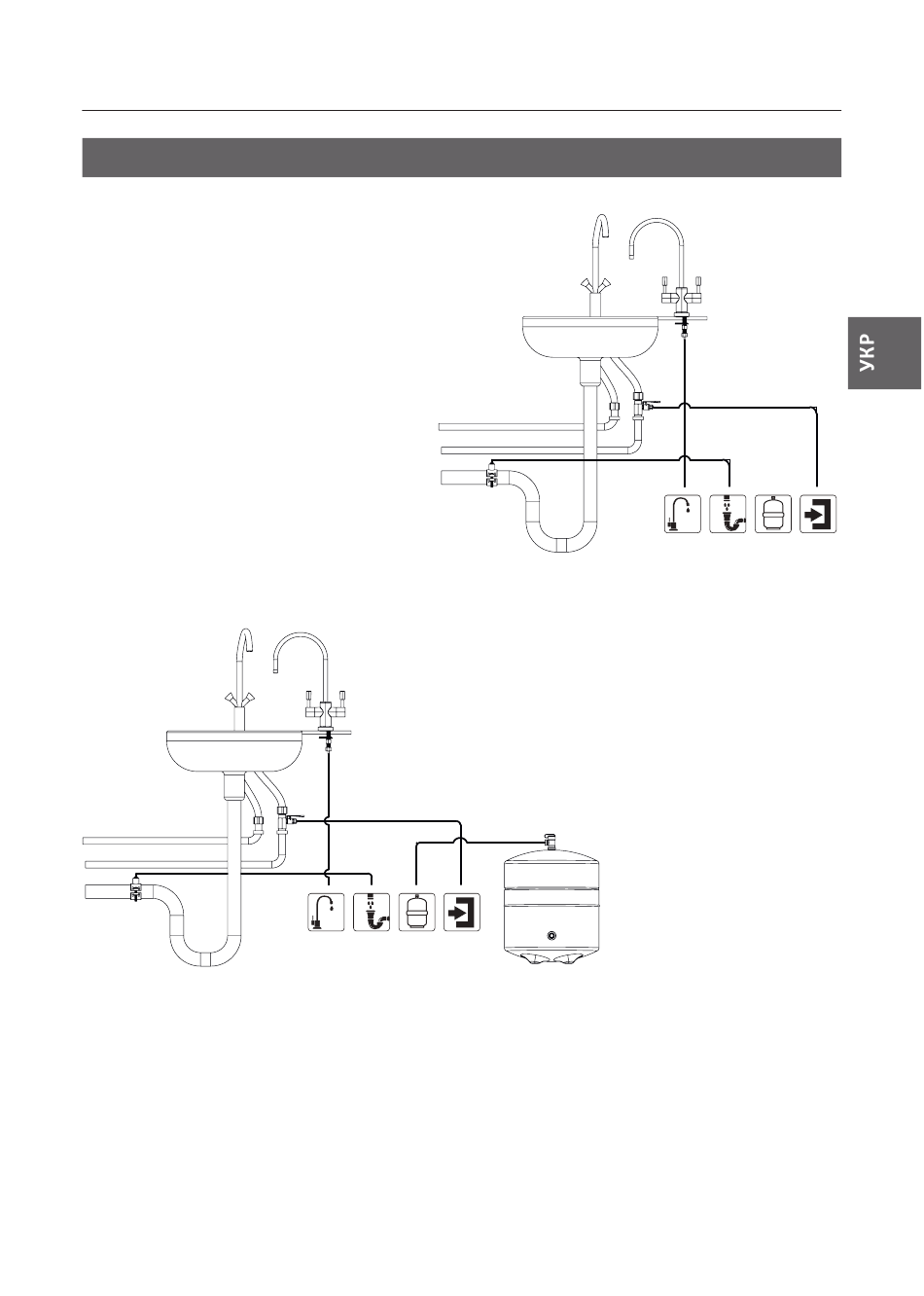

3. СХЕМИ ПІДКЛЮЧЕННЯ
3.1. ТИПОВА СХЕМА ПІДКЛЮЧЕННЯ
СИСТЕМ ROBUST У БАЗОВІЙ КОМПЛЕКТАЦІЇ
Очищена вода. Трубка від виходу "Очищена
вода" до крану очищеної води.
В продукті RObust MINI трубку від виходу з
синньою заглушкою до крану очищеної води.
В продукті RObust 4000 трубка від виходу
"Очищена вода" для підʼєднання до зовнішніх
приладів.
Бак. Не підключається. Вихід заглушений
Дренаж. Використовуйте ROBUSTKIT для
підключення баку та додаткового обладнання.
Вхід. Трубка подачіводи з водогінної мережі до
"Вхід".
В продукті RObust MINI трубку від виходу з
червоною заглушкою до виходу водогінної
мережі.
3.2. ТИПОВА СХЕМА ПІДКЛЮЧЕННЯ СИСТЕМ ROBUST З НАКОПИЧУВАЛЬНИМ БАКОМ
Очищена вода. Трубка від виходу "Очищене вода" до крану очищеної води.
В продукті RObust MINI трубку від виходу з синньою заглушкою до крану очищеної води.
В продукті RObust 4000 трубка від виходу "Очищена вода" для підʼєднання до зовнішніх приладів.
Бак. Трубка від виходу "Бак" до крану на бак
В продукті RObust MINI трубку від виходу з жовтою заглушкою до бака.
В продукті RObust 4000 трубка від виходу "Бак" для підʼєднання до зовнішніх приладів.
Дренаж. Трубка від виходу "Дренаж" до дренажного хомута.
В продукті RObust MINI трубку від виходу з чорною заглушкою до дренажного хомута.
Вхід. Трубка подачіводи з водогінної мережі до "Вхід"
В продукті RObust MINI трубку від виходу з червоною заглушкою до виходу водогінної мережі.
Дана інструкція є інтелектуальною власністю компанії Ecosoft. Копіювання та передруковування заборонені. © 2024
