Verkabelung der Ein- und Ausgänge
Für die Ein- und Ausgänge auf dem Controller gelten die gleichen allgemeinen
Verdrahtungsanschlusspläne
In separaten Dokumentationen sind weitere Informationen zu finden.
7.1
Konfiguration der Eingänge

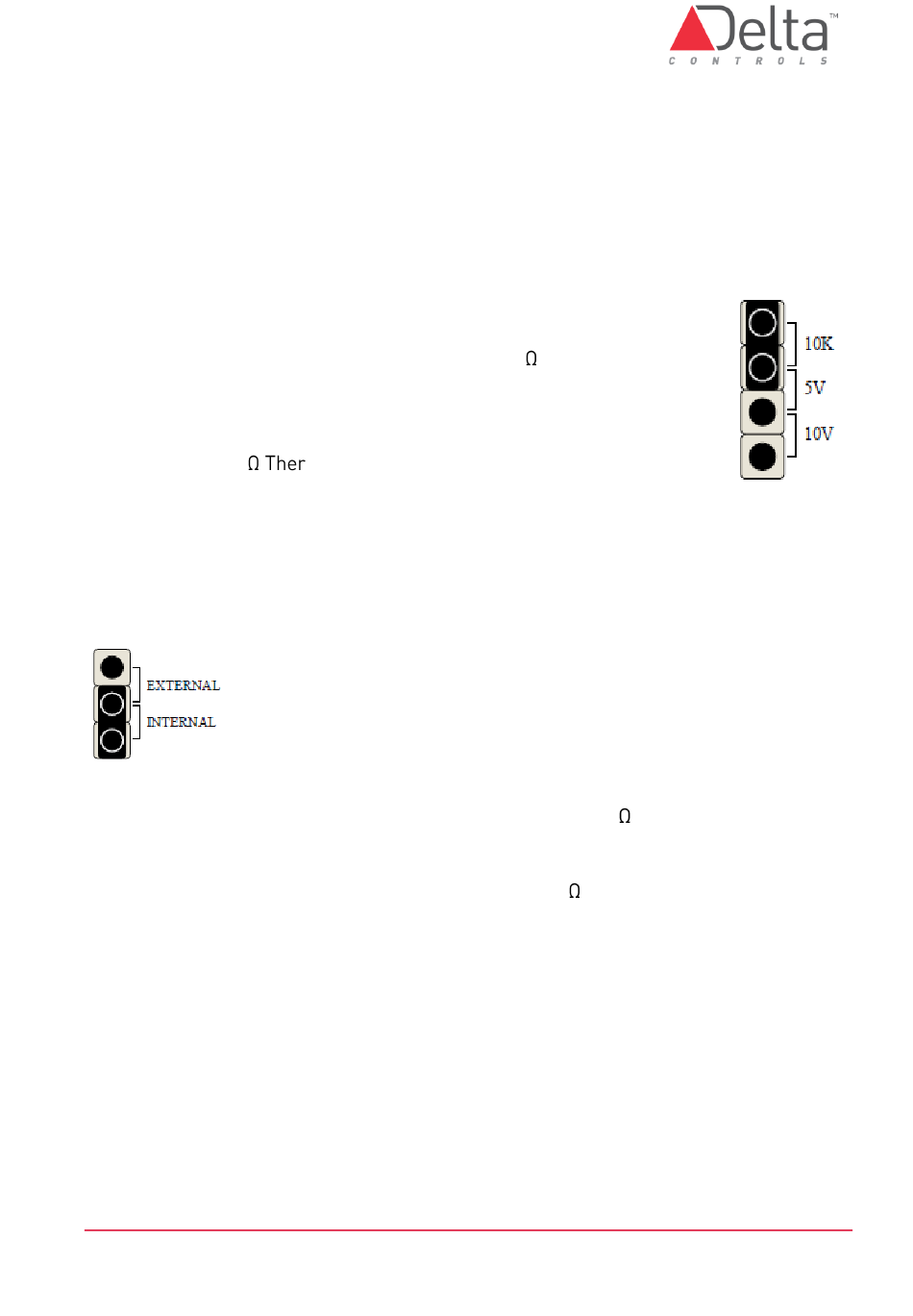

Der Eingang muss eingestellt werden, um das richtige Signal des
Eingangsgerätes zu erkennen. Der Jumper wird hierzu in die richtige
Position gesteckt. Die Standardeinstellung ist 10 K
Es gibt folgende Einstellmöglichkeiten:
10k:
für 10 K
für potenzialfreie binäre Eingänge
5V:
für Sensoren mit einem Signal von 0-5V DC
10V:
für Sensoren mit einem Signal von 0-10V DC
7.2
Eingangsverbindung (nur bei DNT-T221X)
Mit diesem Jumper kann eingestellt werden, ob ein interner
Thermistor Sensor verwendet wird oder ob ein abgesetzter Thermistor
an den Eingang IP1 angeschlossen ist. Die Grafik links zeigt die
werksseitige Standardeinstellung (interner Thermistor).
-
EXTERNAL: für die Verwendung eines abgesetzten 10k Thermistors, der an die
entsprechenden Klemmen von IP1 angeschlossen ist.
-
INTERNAL: für die Verwendung des internen 10k Thermistors.
DE-DNT-T221 Installationsanleitung.docx
wie
für
mistor Temperatur Sensoren oder
andere
Delta
Controls
(s. Grafik rechts).
© Delta Controls Germany 2022
Produkte.
Seite 11
