Energieversorgung
Der DNT-T221 benötigt inklusive des intern versorgten TRIACs (0,5A @24V AC) und der
analogen Ausgänge (je 20mA) eine 24V AC Klasse II Energieversorgung mit einer
Nennleistung von mindestens 15VA (3VA bei extern versorgtem TRIAC).
Ein einzelner Transformator kann für die Versorgung von mehreren Controllern und/
oder Feldgeräten (z.B. Aktuatoren) benutzt werden, sofern folgende Bedingungen erfüllt
werden:
-
Alle
Geräte
(Verpolung) zwischen den Geräten können schnell zur Beschädigung von Geräten
und Transformatoren führen.
-
Der Transformatorleistung ist genügend groß (inklusive Leitungsverlusten)
-
Die richtige Polarität wurde beachtet.
-

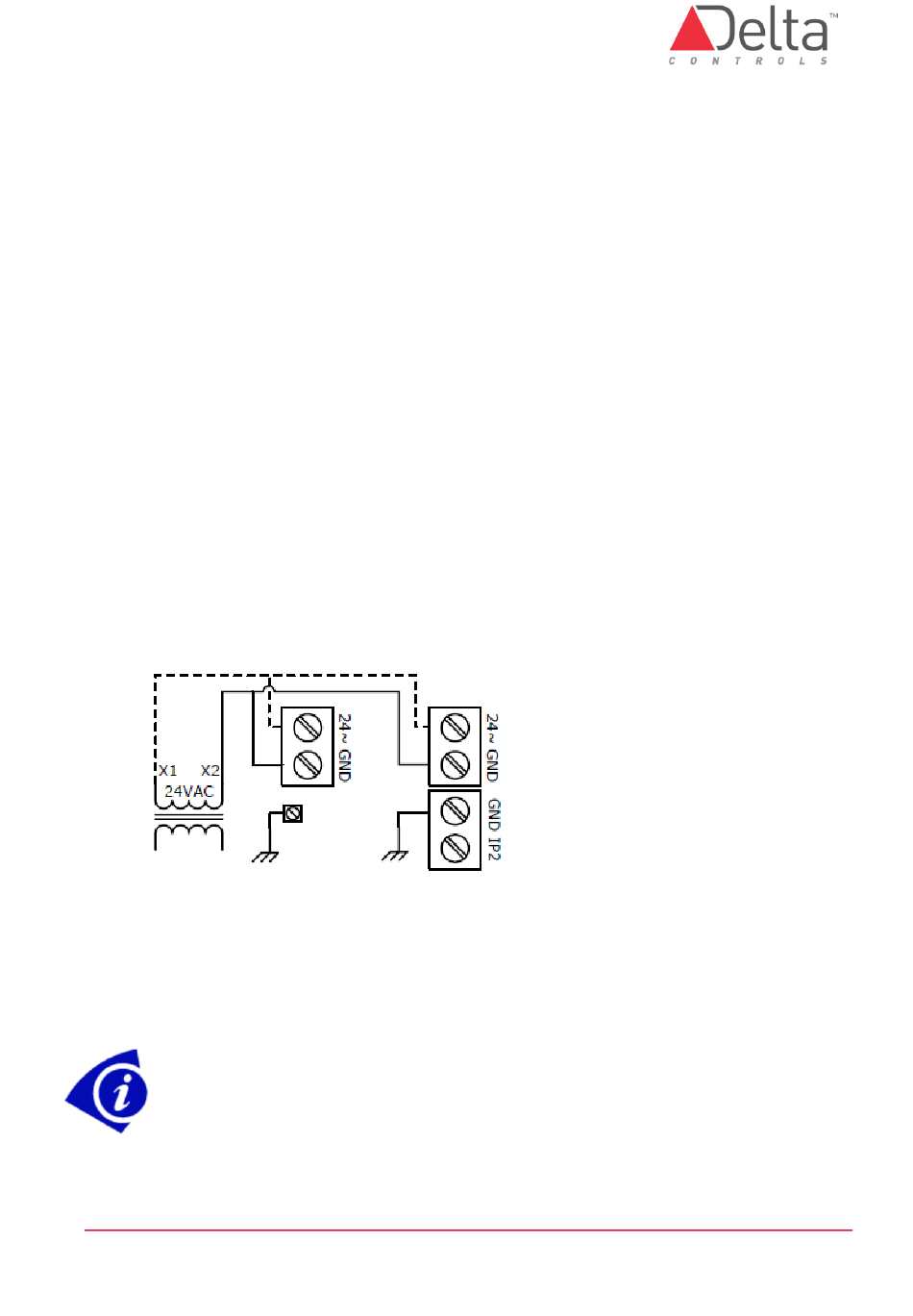

Jeder Controller ist, wie im unten stehenden Diagramm, geerdet. Dies ist zum
Schutz der Geräte, sowie zur Sicherung einer Bezugsmasse für die RS485
Kommunikation nötig.
-
Der Transformator ist sekundärseitig für die max. Auslastung von 4A
(bei Klasse II) gesichert.
Erden an der
Erdungsklemme
Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene
GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations-
probleme auftreten.
DE-DNT-T221 Installationsanleitung.docx
MÜSSEN
halbwellengleichgerichtet
Wenn keine Erdungsklemme
vorhanden ist, dann eine der
GND-Klemmen zur Erdung
verwenden
sein.
Kabelkreuzungen
© Delta Controls Germany 2022
Seite 8
