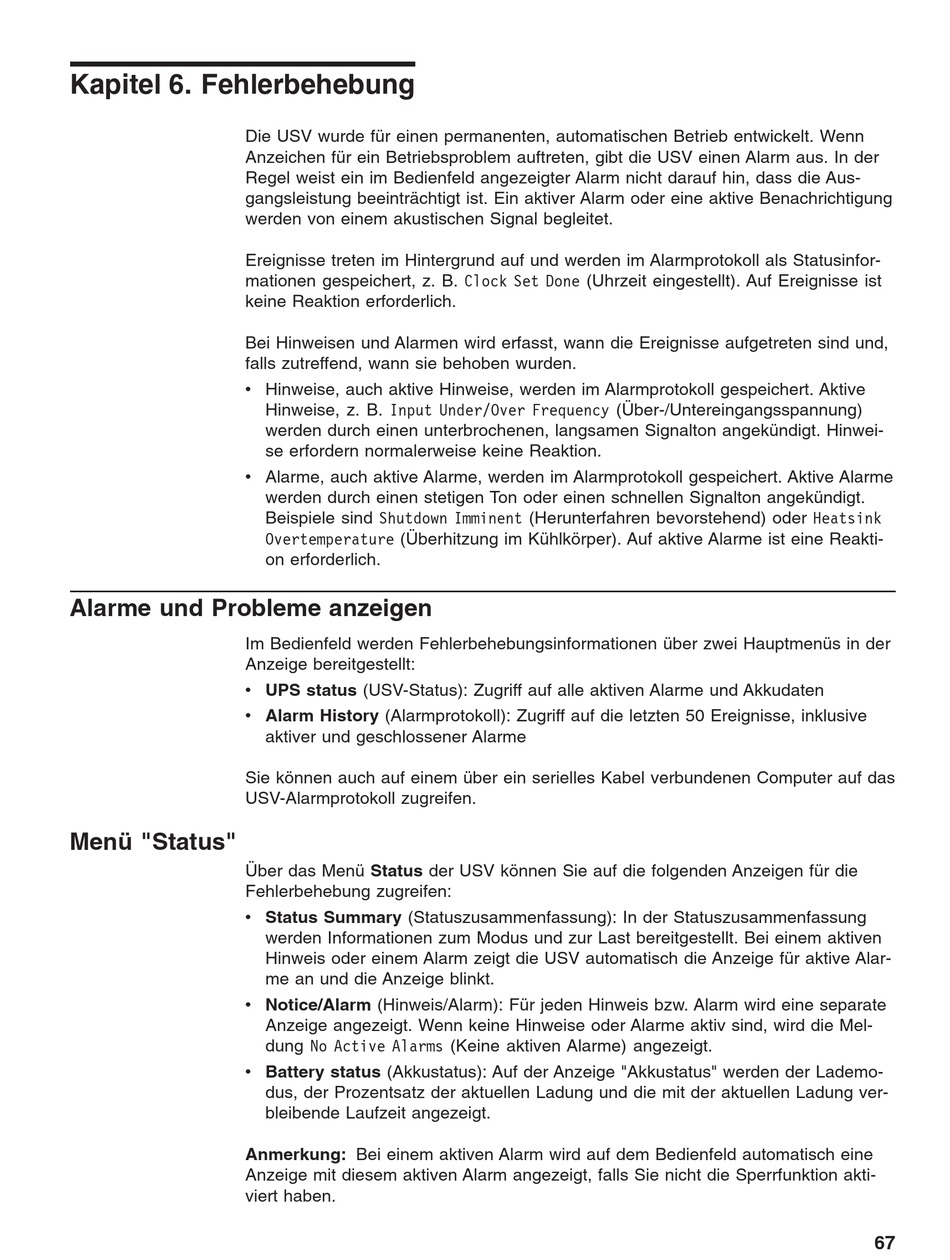

Kapitel 6. Fehlerbehebung

Die USV wurde für einen permanenten, automatischen Betrieb entwickelt. Wenn
Anzeichen für ein Betriebsproblem auftreten, gibt die USV einen Alarm aus. In der
Regel weist ein im Bedienfeld angezeigter Alarm nicht darauf hin, dass die Aus-
gangsleistung beeinträchtigt ist. Ein aktiver Alarm oder eine aktive Benachrichtigung
werden von einem akustischen Signal begleitet.
Ereignisse treten im Hintergrund auf und werden im Alarmprotokoll als Statusinfor-
mationen gespeichert, z. B. Clock Set Done (Uhrzeit eingestellt). Auf Ereignisse ist
keine Reaktion erforderlich.
Bei Hinweisen und Alarmen wird erfasst, wann die Ereignisse aufgetreten sind und,
falls zutreffend, wann sie behoben wurden.
v Hinweise, auch aktive Hinweise, werden im Alarmprotokoll gespeichert. Aktive
v Alarme, auch aktive Alarme, werden im Alarmprotokoll gespeichert. Aktive Alarme

Alarme und Probleme anzeigen

Im Bedienfeld werden Fehlerbehebungsinformationen über zwei Hauptmenüs in der
Anzeige bereitgestellt:
v UPS status (USV-Status): Zugriff auf alle aktiven Alarme und Akkudaten
v Alarm History (Alarmprotokoll): Zugriff auf die letzten 50 Ereignisse, inklusive
Sie können auch auf einem über ein serielles Kabel verbundenen Computer auf das
USV-Alarmprotokoll zugreifen.
Menü "Status"
Über das Menü Status der USV können Sie auf die folgenden Anzeigen für die
Fehlerbehebung zugreifen:
v Status Summary (Statuszusammenfassung): In der Statuszusammenfassung
v Notice/Alarm (Hinweis/Alarm): Für jeden Hinweis bzw. Alarm wird eine separate
v Battery status (Akkustatus): Auf der Anzeige "Akkustatus" werden der Lademo-
Anmerkung: Bei einem aktiven Alarm wird auf dem Bedienfeld automatisch eine
Anzeige mit diesem aktiven Alarm angezeigt, falls Sie nicht die Sperrfunktion akti-
viert haben.
Hinweise, z. B. Input Under/Over Frequency (Über-/Untereingangsspannung)
werden durch einen unterbrochenen, langsamen Signalton angekündigt. Hinwei-
se erfordern normalerweise keine Reaktion.
werden durch einen stetigen Ton oder einen schnellen Signalton angekündigt.
Beispiele sind Shutdown Imminent (Herunterfahren bevorstehend) oder Heatsink
Overtemperature (Überhitzung im Kühlkörper). Auf aktive Alarme ist eine Reakti-
on erforderlich.
aktiver und geschlossener Alarme
werden Informationen zum Modus und zur Last bereitgestellt. Bei einem aktiven
Hinweis oder einem Alarm zeigt die USV automatisch die Anzeige für aktive Alar-
me an und die Anzeige blinkt.
Anzeige angezeigt. Wenn keine Hinweise oder Alarme aktiv sind, wird die Mel-
dung No Active Alarms (Keine aktiven Alarme) angezeigt.
dus, der Prozentsatz der aktuellen Ladung und die mit der aktuellen Ladung ver-
bleibende Laufzeit angezeigt.
