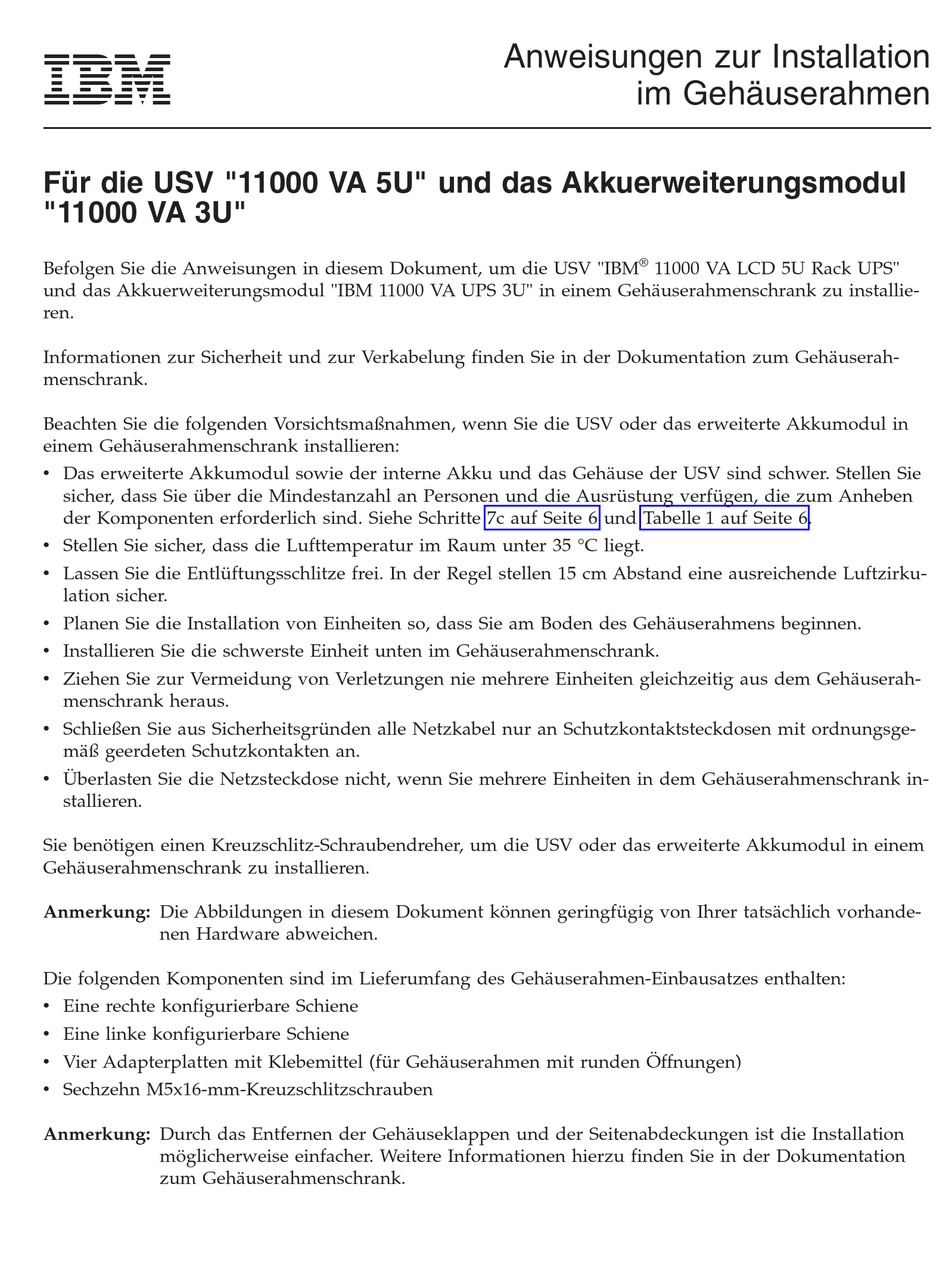

Für die USV "11000 VA 5U" und das Akkuerweiterungsmodul
"11000 VA 3U"
Befolgen Sie die Anweisungen in diesem Dokument, um die USV "IBM
und das Akkuerweiterungsmodul "IBM 11000 VA UPS 3U" in einem Gehäuserahmenschrank zu installie-
ren.
Informationen zur Sicherheit und zur Verkabelung finden Sie in der Dokumentation zum Gehäuserah-
menschrank.
Beachten Sie die folgenden Vorsichtsmaßnahmen, wenn Sie die USV oder das erweiterte Akkumodul in
einem Gehäuserahmenschrank installieren:
v Das erweiterte Akkumodul sowie der interne Akku und das Gehäuse der USV sind schwer. Stellen Sie
sicher, dass Sie über die Mindestanzahl an Personen und die Ausrüstung verfügen, die zum Anheben
der Komponenten erforderlich sind. Siehe Schritte 7c auf Seite 6 und Tabelle 1 auf Seite 6.
v Stellen Sie sicher, dass die Lufttemperatur im Raum unter 35 °C liegt.
v Lassen Sie die Entlüftungsschlitze frei. In der Regel stellen 15 cm Abstand eine ausreichende Luftzirku-
lation sicher.
v Planen Sie die Installation von Einheiten so, dass Sie am Boden des Gehäuserahmens beginnen.
v Installieren Sie die schwerste Einheit unten im Gehäuserahmenschrank.
v Ziehen Sie zur Vermeidung von Verletzungen nie mehrere Einheiten gleichzeitig aus dem Gehäuserah-
menschrank heraus.
v Schließen Sie aus Sicherheitsgründen alle Netzkabel nur an Schutzkontaktsteckdosen mit ordnungsge-
mäß geerdeten Schutzkontakten an.
v Überlasten Sie die Netzsteckdose nicht, wenn Sie mehrere Einheiten in dem Gehäuserahmenschrank in-
stallieren.
Sie benötigen einen Kreuzschlitz-Schraubendreher, um die USV oder das erweiterte Akkumodul in einem
Gehäuserahmenschrank zu installieren.
Anmerkung: Die Abbildungen in diesem Dokument können geringfügig von Ihrer tatsächlich vorhande-
nen Hardware abweichen.
Die folgenden Komponenten sind im Lieferumfang des Gehäuserahmen-Einbausatzes enthalten:
v Eine rechte konfigurierbare Schiene
v Eine linke konfigurierbare Schiene
v Vier Adapterplatten mit Klebemittel (für Gehäuserahmen mit runden Öffnungen)
v Sechzehn M5x16-mm-Kreuzschlitzschrauben
Anmerkung: Durch das Entfernen der Gehäuseklappen und der Seitenabdeckungen ist die Installation
möglicherweise einfacher. Weitere Informationen hierzu finden Sie in der Dokumentation
zum Gehäuserahmenschrank.
Anweisungen zur Installation
im Gehäuserahmen
®
11000 VA LCD 5U Rack UPS"
Werbung
Verwandte Anleitungen für IBM 11000 VA 5U
Inhaltszusammenfassung für IBM 11000 VA 5U
- Seite 1 Befolgen Sie die Anweisungen in diesem Dokument, um die USV "IBM 11000 VA LCD 5U Rack UPS" und das Akkuerweiterungsmodul "IBM 11000 VA UPS 3U" in einem Gehäuserahmenschrank zu installie- ren. Informationen zur Sicherheit und zur Verkabelung finden Sie in der Dokumentation zum Gehäuserah- menschrank.
- Seite 2 Gefahr Elektrische Spannung und elektrischer Strom an Netz-, Telefon- oder Datenleitungen sind lebens- gefährlich. Um einen Stromschlag zu vermeiden v Während eines Gewitters dürfen keine Kabel angeschlossen oder gelöst werden, ferner dürfen keine Installations-, Wartungs- oder Rekonfigurationsarbeiten durchgeführt werden. v Alle Netzkabel an eine vorschriftsmäßig angeschlossene Netzsteckdose mit ordnungsgemäß geer- detem Schutzkontakt anschließen.
-
Seite 3: Usv Oder Erweitertes Akkumodul Im Gehäuserahmenschrank Installieren
Vorsicht: >32 kg (70.5 lb) 32-55 kg (70.5-121.2 lb) oder oder Dieses Teil oder diese Einheit wiegt zwischen 32 und 55 kg. Zum Anheben dieses Teils oder dieser Einheit sind drei Personen erforderlich. (C010) Vorsicht: >55 kg (121.2 lb) 55 kg ( 121.2 lb) Dieses Teil oder diese Einheit wiegt über 55 kg. - Seite 4 Adapterplatte Adapterplatte d. Drücken Sie fest auf die Adapterplatte, um sie am Ende der Schiene zu befestigen. e. Wiederholen Sie die Schritte 1b auf Seite 3 bis 1d, um die anderen Adapterplatten an den Enden der Schienen zu befestigen. 2. Lösen Sie die Schraube zur Anpassung der Schiene und passen Sie die linke und die rechte Schie- nenlänge der Tiefe des Gehäuserahmenschranks an.
- Seite 5 5. Befestigen Sie jede Schiene mit vier M5x16-mm-Schrauben an der Rückseite des Gehäuserahmens. 6. Ziehen Sie die Schrauben zur Anpassung der Schienen in der Mitte jeder Schiene an. 7. Nur bei USV-Installationen: Entfernen Sie zum Reduzieren des Gewichts der USV die internen Ak- kumodule: a.
- Seite 6 Tabelle 1. Anforderungen für die Handhabung für die USV und das Akkuerweiterungsmodul Maschinentypmodell Anforderung für die Handha- oder Teilenummer Produktbeschreibung Gewicht bung 5395-9KX USV "11000 VA 5U rack UPS" 35 kg (ohne interne Drei Personen Akkumodule) 69Y1986 Akkuerweiterungsmodul 79 kg Speziell geschulte Personen, "11000 VA 3U"...
- Seite 7 9. Richten Sie nach den Anforderungen für die Handhabung im Abschnitt Tabelle 1 auf Seite 6 die Hal- terungen an der Rückseite an den Seiten der USV oder des erweiterten Akkumoduls an den inneren Schienen aus. Schieben Sie die USV oder das Akkuerweiterungsmodul in den Gehäuserahmen- schrank.
- Seite 8 c. Bringen Sie die rechte Akkuhalterung wie folgt wieder an: 1) Schieben Sie die rechte Akkuhalterung nach links und in die Öffnung 1 . 2) Drehen Sie die Akkuhalterung in Richtung der USV 2 . Stellen Sie sicher, dass die Anschlüs- se des internen Akkus kein Hindernis darstellen.
- Seite 9 Obere Frontblende Untere Frontblende c. Um die untere USV-Frontblende zu installieren, drücken Sie die beiden Verriegelungen zusam- men, richten Sie die Frontblende unter der oberen Frontblende aus und lassen Sie sie einrasten. v Akkuerweiterungsmodul: Suchen Sie die mit dem Akkuerweiterungsmodul gelieferte Frontblen- de.
-
Seite 10: Transporthalterung An Der Usv Installieren
2. Stellen Sie sicher, dass die Verbindung zu den internen Akkus der USV unterbrochen ist. Weitere In- formationen hierzu finden Sie im Installations- und Wartungshandbuch auf der mit der USV geliefer- ten IBM Dokumentations-CD. 3. Entfernen Sie die vier Schrauben, die die Vorderseite der USV am Gehäuserahmenschrank sichern. Be- wahren Sie die vier Schrauben auf. -
Seite 11: Transporthalterung Von Der Usv Entfernen
5. Wenn Sie die USV an interne Akkus anschließen, lesen Sie die Informationen im Installations- und Wartungshandbuch auf der mit der USV gelieferten IBM Dokumentations-CD. 6. Um die untere USV-Frontblende zu installieren, drücken Sie die beiden Verriegelungen zusammen, richten Sie die Frontblende unter der oberen Frontblende aus und lassen Sie sie einrasten. - Seite 12 Erste Ausgabe (Februar 2011) IBM ist eine Marke der International Business Machines Corporation in den USA und/oder anderen Ländern. Weitere Unternehmens-, Produkt- oder Servicenamen können Marken anderer Hersteller sein. © Copyright IBM Corporation 2011. (1P) P/N: 81Y2065...
