Kapitel 3. USV bedienen

In diesem Kapitel wird die Verwendung der USV beschrieben und es enthält Infor-
mationen zu den folgenden Themen:
v Bedienfeld
v Betriebsmodi
v USV einschalten und ausschalten
v Anzeigefunktionen
v Modi der USV wechseln
v Netzstromstrategie festlegen
v Alarmprotokoll abrufen
v Verhalten bei Überlastung
v Lastsegmente, Akkueinstellungen und automatischen Neustart konfigurieren

Bedienfeld

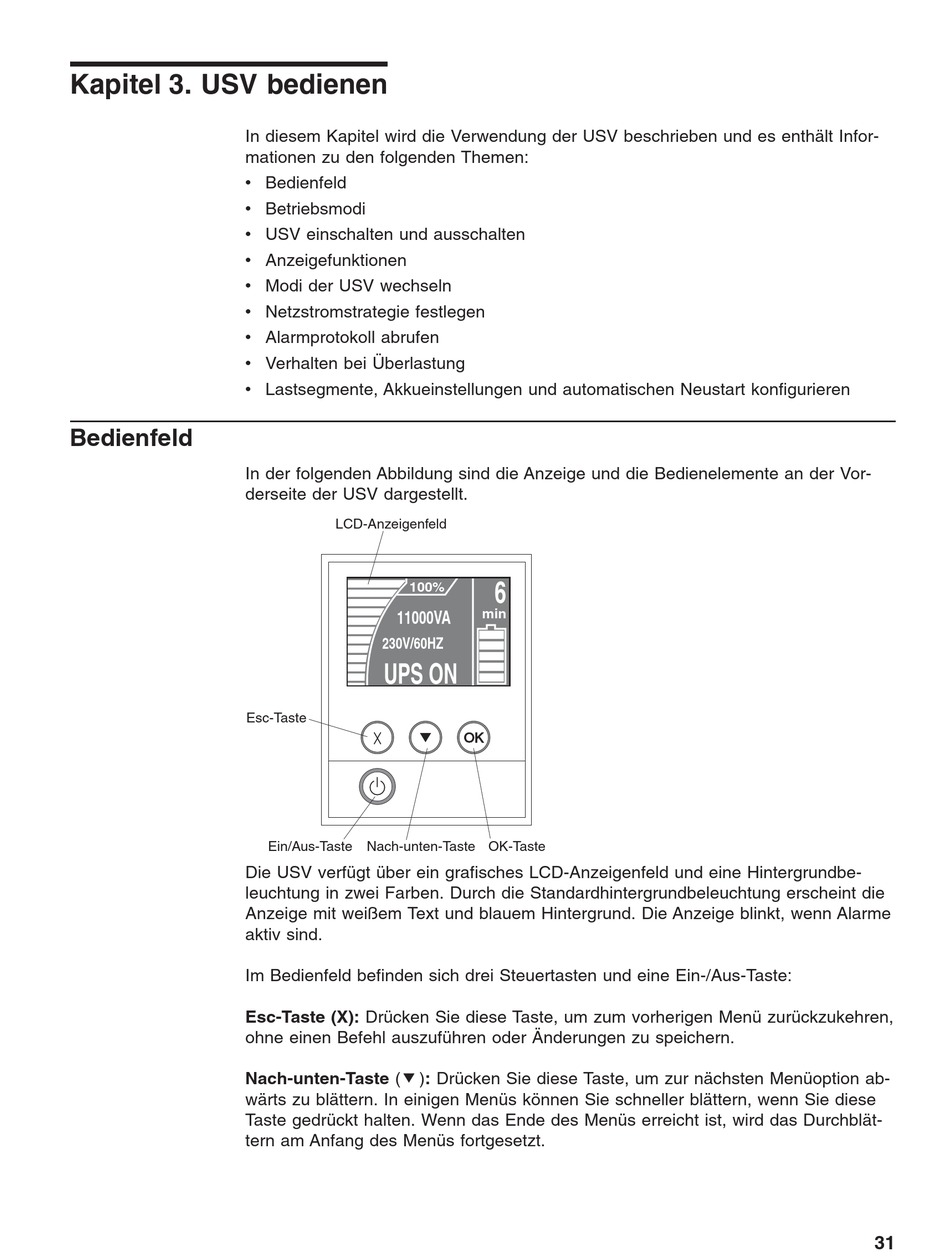

In der folgenden Abbildung sind die Anzeige und die Bedienelemente an der Vor-
derseite der USV dargestellt.
Esc-Taste
Die USV verfügt über ein grafisches LCD-Anzeigenfeld und eine Hintergrundbe-
leuchtung in zwei Farben. Durch die Standardhintergrundbeleuchtung erscheint die
Anzeige mit weißem Text und blauem Hintergrund. Die Anzeige blinkt, wenn Alarme
aktiv sind.
Im Bedienfeld befinden sich drei Steuertasten und eine Ein-/Aus-Taste:
Esc-Taste (X): Drücken Sie diese Taste, um zum vorherigen Menü zurückzukehren,
ohne einen Befehl auszuführen oder Änderungen zu speichern.
Nach-unten-Taste (
wärts zu blättern. In einigen Menüs können Sie schneller blättern, wenn Sie diese
Taste gedrückt halten. Wenn das Ende des Menüs erreicht ist, wird das Durchblät-
tern am Anfang des Menüs fortgesetzt.
LCD-Anzeigenfeld
100%
11000VA
230V/60HZ
UPS ON
Ein/Aus-Taste Nach-unten-Taste OK-Taste
): Drücken Sie diese Taste, um zur nächsten Menüoption ab-
6
min
OK
31
