Sunny Webbox An Der Wand Montieren; Sunny Webbox Auf Der Hutschiene Montieren - SMA SUNNY WEBBOX Installationsanleitung

SMA Solar Technology AG

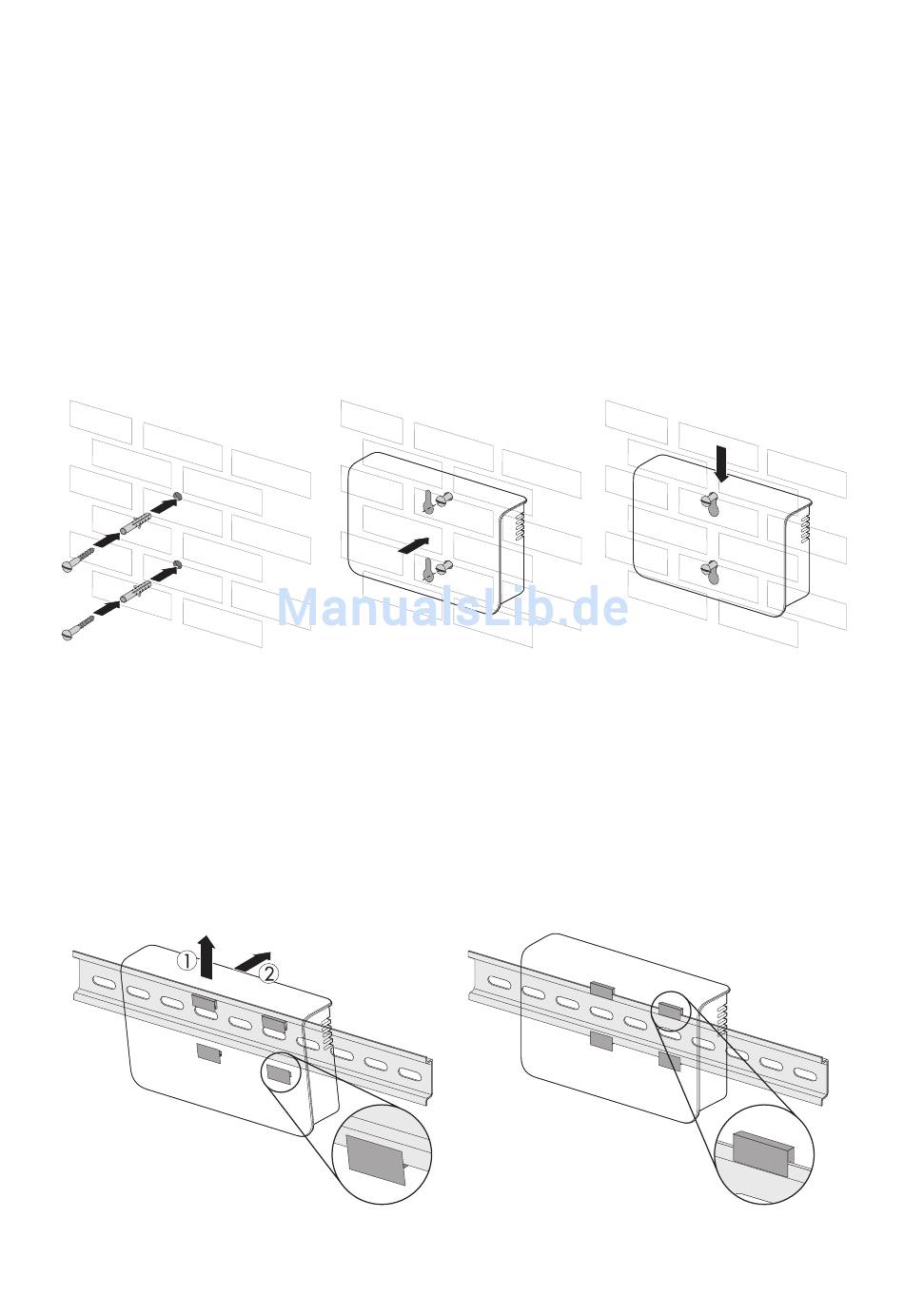

5.3 Sunny WebBox an der Wand montieren
1. Montageplatz unter Berücksichtigung der Anforderungen des Montage- / Aufstellungsort
festlegen.
2. Position der Sunny WebBox mit Hilfe der Bohrschablone bestimmen und Bohrlöcher mit einem
Stift markieren.
3. Löcher mit 6 mm Durchmesser an gekennzeichneten Stellen bohren und Dübel einsetzen.
4. Schrauben eindrehen und 6 mm aus der Wand stehen lassen.
5. Sunny WebBox an die Schrauben aufhängen.
☑ Die Sunny WebBox ist an der Wand montiert.
5.4 Sunny WebBox auf der Hutschiene montieren
1. Montageplatz unter Berücksichtigung der Anforderungen des Montage- / Aufstellungsort
festlegen.
2. Sunny WebBox mit beiden unteren Halterungen in die untere Kante der Hutschiene einhaken.
3. Sunny WebBox nach oben drücken und in die obere Halterung einrasten lassen.
☑ Die Sunny WebBox ist auf der Hutschiene montiert.
Installationsanleitung SWebbox20-IDE094710
Montage
19
