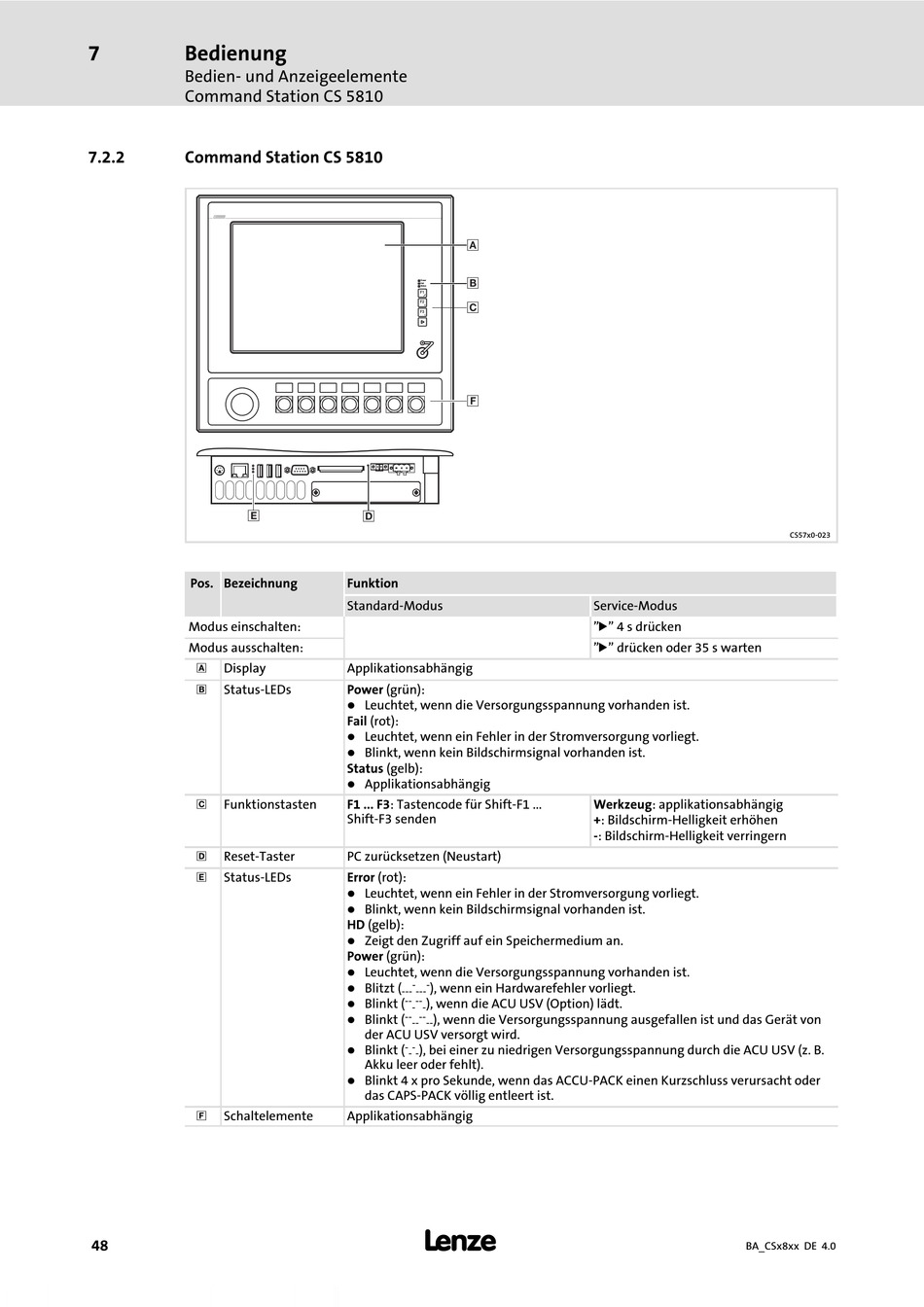

7 Bedienung
Bedien− und Anzeigeelemente

Command Station CS 5810

7.2.2 Command Station CS 5810
4
Pos. Bezeichnung
Modus einschalten:
Modus ausschalten:
0
Display
1
Status−LEDs
2
Funktionstasten
3
Reset−Taster
4
Status−LEDs
5
Schaltelemente
48
0
1
Power
Fail
Status
F1
2
F2
+
F3
-
5
3
Funktion
Standard−Modus
Applikationsabhängig
Power (grün):
l
Leuchtet, wenn die Versorgungsspannung vorhanden ist.
Fail (rot):
l Leuchtet, wenn ein Fehler in der Stromversorgung vorliegt.
l
Blinkt, wenn kein Bildschirmsignal vorhanden ist.
Status (gelb):
l
Applikationsabhängig
F1 ... F3: Tastencode für Shift−F1 ...
Shift−F3 senden
PC zurücksetzen (Neustart)
Error (rot):
l
Leuchtet, wenn ein Fehler in der Stromversorgung vorliegt.
l Blinkt, wenn kein Bildschirmsignal vorhanden ist.
HD (gelb):
l
Zeigt den Zugriff auf ein Speichermedium an.
Power (grün):
l Leuchtet, wenn die Versorgungsspannung vorhanden ist.
− −
l
Blitzt ( ), wenn ein Hardwarefehler vorliegt.
−−− −−−
−− −−
l
Blinkt ( ), wenn die ACU USV (Option) lädt.
− −
−− −−
l
Blinkt ( ), wenn die Versorgungsspannung ausgefallen ist und das Gerät von
−− −−
der ACU USV versorgt wird.
− −
l Blinkt ( ), bei einer zu niedrigen Versorgungsspannung durch die ACU USV (z. B.
− −
Akku leer oder fehlt).
l
Blinkt 4 x pro Sekunde, wenn das ACCU−PACK einen Kurzschluss verursacht oder
das CAPS−PACK völlig entleert ist.
Applikationsabhängig
l
Service−Modus
"[" 4 s drücken
"[" drücken oder 35 s warten
Werkzeug: applikationsabhängig
+: Bildschirm−Helligkeit erhöhen
−: Bildschirm−Helligkeit verringern
