5
Mechanische Installation
Montageschritte
Montagewanne demontieren
5.2
Montageschritte
5.2.1

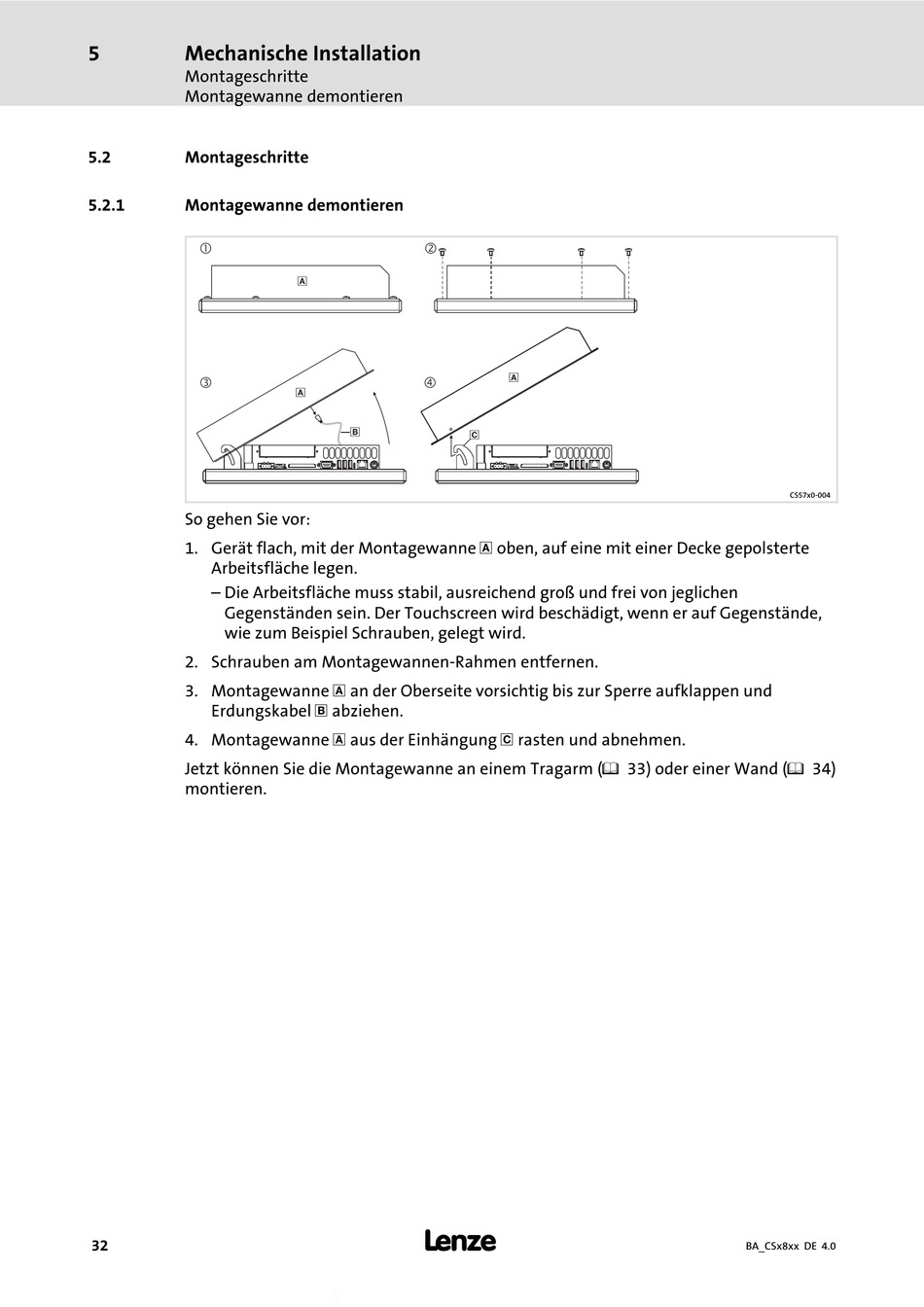

Montagewanne demontieren
ƒ
So gehen Sie vor:
1. Gerät flach, mit der Montagewanne 0 oben, auf eine mit einer Decke gepolsterte
Arbeitsfläche legen.
– Die Arbeitsfläche muss stabil, ausreichend groß und frei von jeglichen
Gegenständen sein. Der Touchscreen wird beschädigt, wenn er auf Gegenstände,
wie zum Beispiel Schrauben, gelegt wird.
2. Schrauben am Montagewannen−Rahmen entfernen.
3. Montagewanne 0 an der Oberseite vorsichtig bis zur Sperre aufklappen und
Erdungskabel 1 abziehen.
4. Montagewanne 0 aus der Einhängung 2 rasten und abnehmen.
Jetzt können Sie die Montagewanne an einem Tragarm (¶ 33) oder einer Wand (¶ 34)
montieren.
32
‚
0
„
0
1
2
l
0
CS57x0−004
BA_CSx8xx DE 4.0
