5
Mechanische Installation
Montageschritte

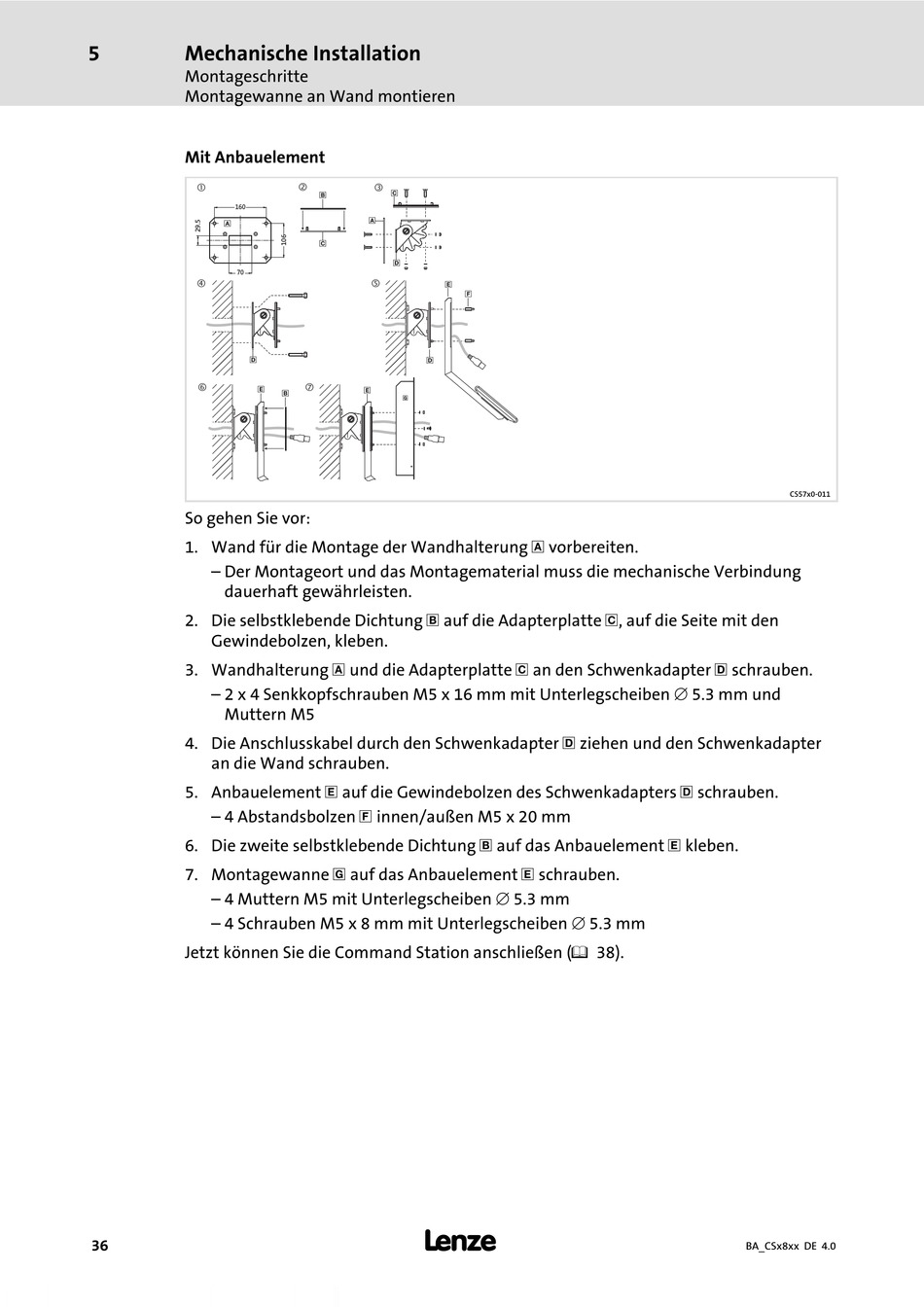

Montagewanne an Wand montieren
Mit Anbauelement
160
0
70
„
3
†
4
So gehen Sie vor:
1. Wand für die Montage der Wandhalterung 0 vorbereiten.
– Der Montageort und das Montagematerial muss die mechanische Verbindung
dauerhaft gewährleisten.
2. Die selbstklebende Dichtung 1 auf die Adapterplatte 2, auf die Seite mit den
Gewindebolzen, kleben.
3. Wandhalterung 0 und die Adapterplatte 2 an den Schwenkadapter 3 schrauben.
– 2 x 4 Senkkopfschrauben M5 x 16 mm mit Unterlegscheiben Æ 5.3 mm und
Muttern M5
4. Die Anschlusskabel durch den Schwenkadapter 3 ziehen und den Schwenkadapter
an die Wand schrauben.
5. Anbauelement 4 auf die Gewindebolzen des Schwenkadapters 3 schrauben.
– 4 Abstandsbolzen 5 innen/außen M5 x 20 mm
6. Die zweite selbstklebende Dichtung 1 auf das Anbauelement 4 kleben.
7. Montagewanne 6 auf das Anbauelement 4 schrauben.
– 4 Muttern M5 mit Unterlegscheiben Æ 5.3 mm
– 4 Schrauben M5 x 8 mm mit Unterlegscheiben Æ 5.3 mm
Jetzt können Sie die Command Station anschließen (¶ 38).
36
‚
ƒ
2
1
0
2
3
…
4
3
‡
4
1
6
l
5
CS57x0−011
BA_CSx8xx DE 4.0
