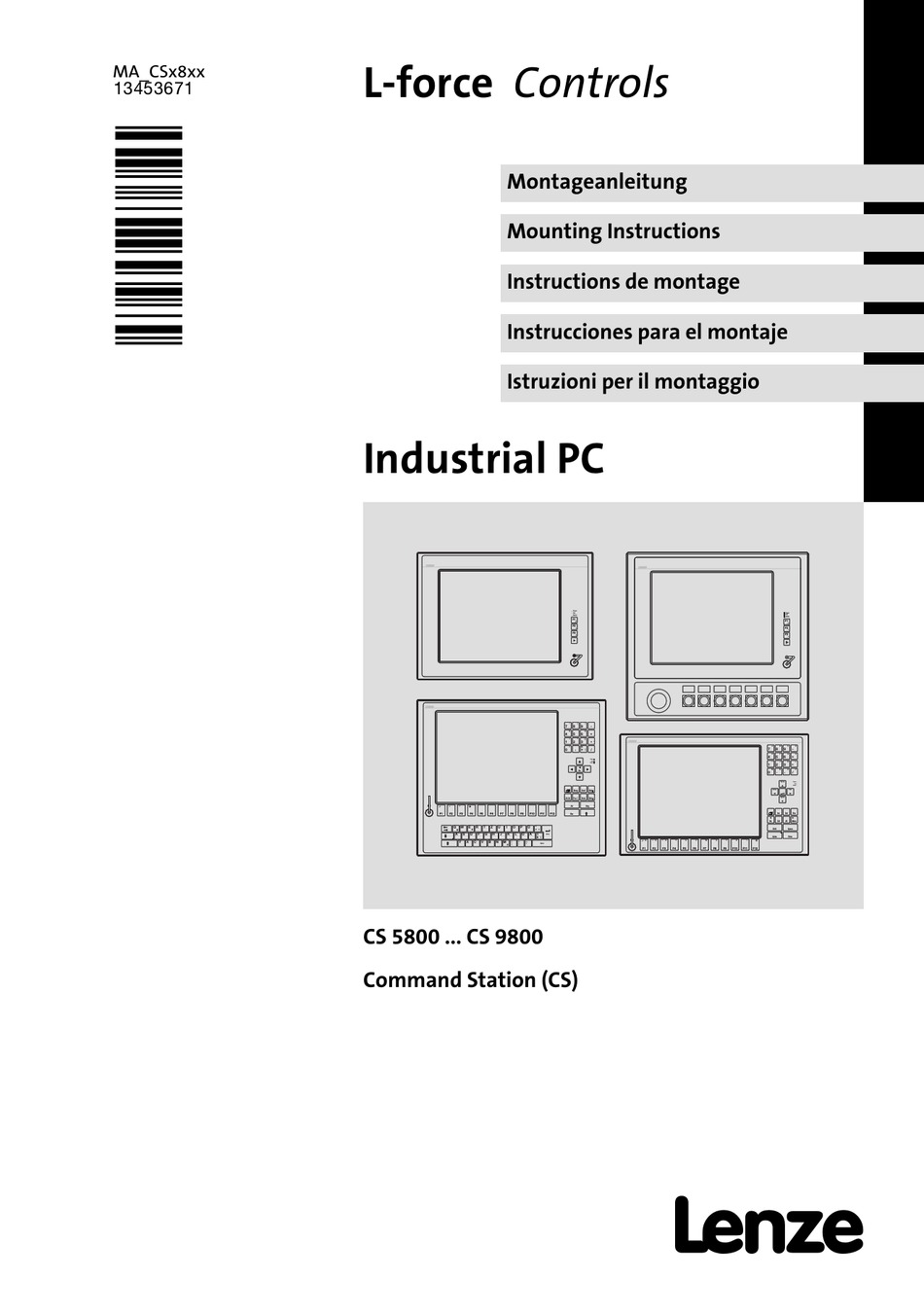

- Seite 1 L−force Controls MA_CSx8xx .NEh Montageanleitung Mounting Instructions Instructions de montage Instrucciones para el montaje Istruzioni per il montaggio Industrial PC Power Fail Power Status Fail Status & " § > < Power Fail Status Pg Up Power Fail Status Home Einfg Entf Bild...
- Seite 2 Lesen Sie zuerst diese Anleitung, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Ausführliche Informationen finden Sie in der Betriebsanleitung. Read these instructions before you start working! Follow the safety instructions given. More detailed information can be found in the Operating Instructions. Veuillez lire attentivement cette documentation avant toute action ! Les consignes de sécurité...
-
Seite 3: Inhaltsverzeichnis
Inhalt Über diese Dokumentation ......... Verwendete Hinweise . -
Seite 4: Über Diese Dokumentation
Über diese Dokumentation Verwendete Hinweise 0Abb. 0Tab. 0 Über diese Dokumentation Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumentation folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) -
Seite 5: Sicherheitshinweise
Schaltungsausschnitte sind Vorschläge, deren Übertragbarkeit auf die jeweilige Anwendung überprüft werden muss. Für die Eignung der angege- benen Verfahren und Schaltungsvorschläge übernimmt der Hersteller keine Gewähr. Alle Arbeiten mit und an Lenze−Antriebs− und ƒ Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. -
Seite 6: Sicherheitshinweise Für Die Installation Nach Ul
Sicherheitshinweise Sicherheitshinweise für die Installation nach UL Sicherheitshinweise für die Installation nach UL Original − Englisch Approval Underwriter Laboratories (UL), UL508 and CSA C22.2 No. 142−M1987, (UL File Number E236341) MA_CSx8xx DE/EN/FR/ES/IT 2.0... - Seite 7 Sicherheitshinweise Sicherheitshinweise für die Installation nach UL Ratings Input 24 V DC, max. 65 W (65 VA) ƒ Max. ambient temperature 40 °C ƒ Environmental ratings: Type 1 Enclosure ƒ Optional communication ratings: ƒ – RS232−Connection: max. 3 A – USB−Connection, PS/2−Connection: max.
- Seite 8 Sicherheitshinweise Sicherheitshinweise für die Installation nach UL Original − Französisch Homologation Underwriter Laboratories (UL), UL508 et CSA C22.2 n° 142−M1987, (n° de dossier UL E236341) MA_CSx8xx DE/EN/FR/ES/IT 2.0...
- Seite 9 Sicherheitshinweise Sicherheitshinweise für die Installation nach UL Caractéristiques assignées Entrée 24 V CC, maximum 65 W (65 VA) ƒ Température ambiante maximale : 40 °C ƒ Evaluation environnementale : coffret de type 1 ƒ Caractéristiques de communication assignées (option) : ƒ...
-
Seite 10: Produktbeschreibung
Produktbeschreibung Lieferumfang Produktbeschreibung Lieferumfang Anzahl Bezeichnung Command Station Anschlussstecker für Spannungsversorgung Befestigungsadapter (Option) DVD "PC based Automation" Testbericht Gerätepass Bedien− und Anzeigeelemente PS/2 RS232 CF Card Power MC Card Fail Status Reset ACU USV 24 V DC CS57x0−001 Pos. Beschreibung Command Station (hier CS 5800) Montagewanne Bildschirm... -
Seite 11: Installation
Installation Wichtige Hinweise Installation Wichtige Hinweise Stop! Empfindlicher Dichtring am Frontrahmen Während der Montage liegt der Dichtring des Frontrahmens frei und kann beschädigt werden. Mögliche Folgen: Die in den Technischen Daten genannte Schutzart wird nicht ƒ erreicht. Schutzmaßnahmen: Gehen Sie während der Montage sorgsam mit dem Dichtring um. ƒ... - Seite 12 Installation Wichtige Hinweise Stop! Kurzschluss und statische Entladungen Das Gerät enthält Bauelemente, die bei Kurzschluss oder statischer Entladung gefährdet sind. Mögliche Folgen: Das Gerät oder Teile davon werden zerstört. ƒ Schutzmaßnahmen: Bei allen Arbeiten am Gerät, immer Spannungsversorgung ƒ abschalten. Dies gilt insbesondere: –...
-
Seite 13: Montageschritte
Installation Montageschritte Montagewanne demontieren Montageschritte 4.2.1 Montagewanne demontieren ‚ ƒ „ CS57x0−004 So gehen Sie vor: 1. Gerät flach, mit der Montagewanne 0 oben, auf eine mit einer Decke gepolsterte Arbeitsfläche legen. – Die Arbeitsfläche muss stabil, ausreichend groß und frei von jeglichen Gegenständen sein. -
Seite 14: Montagewanne An Tragarm Montieren
Installation Montageschritte Montagewanne an Tragarm montieren 4.2.2 Montagewanne an Tragarm montieren Ohne Anbauelement ‚ ƒ CS57x0−005 So gehen Sie vor: 1. Tragarmsystem auf fachgerechte Montage und ausreichende Tragfähigkeit prüfen. – Siehe Tragarm−Dokumentation. 2. Die selbstklebende Dichtung 0 auf die Adapterplatte 1, auf die Seite mit den Gewindebolzen, kleben. - Seite 15 Installation Montageschritte Montagewanne an Tragarm montieren Mit Anbauelement ‚ ƒ „ … CS57x0−006 So gehen Sie vor: 1. Tragarmsystem auf fachgerechte Montage und ausreichende Tragfähigkeit prüfen. – Siehe Tragarm−Dokumentation. 2. Die selbstklebende Dichtung 0 auf die Adapterplatte 1, auf die Seite mit den Gewindebolzen, kleben.
-
Seite 16: Montagewanne An Wand Montieren
Installation Montageschritte Montagewanne an Wand montieren 4.2.3 Montagewanne an Wand montieren Ohne Anbauelement ‚ ƒ „ … CS57x0−010 So gehen Sie vor: 1. Wand für die Montage der Wandhalterung 0 vorbereiten. – Der Montageort und das Montagematerial muss die mechanische Verbindung dauerhaft gewährleisten. - Seite 17 Installation Montageschritte Montagewanne an Wand montieren Mit Anbauelement ‚ ƒ „ … † ‡ CS57x0−011 So gehen Sie vor: 1. Wand für die Montage der Wandhalterung 0 vorbereiten. – Der Montageort und das Montagematerial muss die mechanische Verbindung dauerhaft gewährleisten. 2.
-
Seite 18: Elektrische Installation
Installation Montageschritte Elektrische Installation 4.2.4 Elektrische Installation Anschlussplan Versorgung L1 N UPS/USV PE +24 V CS57x0−021 Montagewanne PC mit Bildschirm Netzteil Batteriepack (Option) Kondensatorpack (Option) Versorgung und Peripheriegeräte anschließen Zum Anschließen der Versorgung und der Peripheriegeräte muss der PC in die Montagewanne eingehängt und abgeklappt werden. - Seite 19 Installation Montageschritte Elektrische Installation ‚ max. 12 kg ƒ „ CS57x0−012 So gehen Sie vor: 1. PC 1 mit der Einhängung 2 in die Montagewanne 0 setzen und während der folgenden Arbeitsschritte gegen Herunterfallen sichern. 2. Anschlusskabel 1 stecken. PE−Anschlusskabel 3 an der Montagewanne stecken –...
- Seite 89 © 02/2014 Lenze Automation GmbH Service Lenze Service GmbH Postfach 10 13 52, D−31763 Hameln Breslauer Straße 3, D−32699 Extertal Hans−Lenze−Str. 1, D−31855 Aerzen Germany Germany +49 5154 82−0 008000 2446877 (24 h helpline) Ê Ê +49 5154 82−2800 +49 5154 82−1112 š...
