6 Elektrische Installation
Versorgung und Peripheriegeräte anschließen
USB−Schnittstelle (X104, X105, X106)

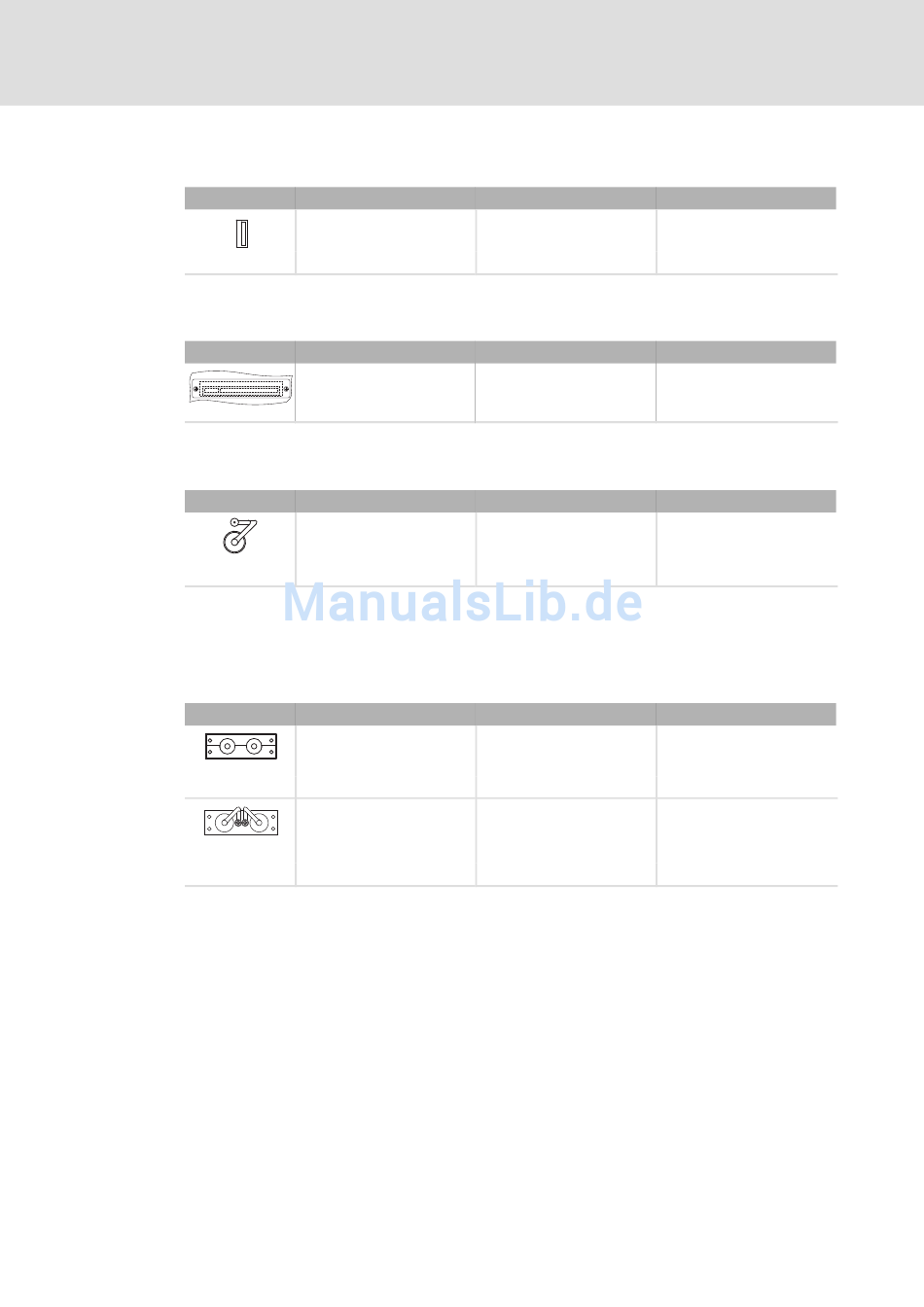

6.3.8 USB−Schnittstelle (X104, X105, X106)
Abbildung
Kommunikationsschnittstelle (MC−Card)
6.3.9
Abbildung
EL100−013
6.3.10 USB−Schnittstelle, frontseitig (Option)
Abbildung
EL100−013
6.3.11 Montagewanne−Anschlussplatte (Option)
In der Montagewanne kann die Blindplatte gegen eine Anschlussplatte ausgetauscht wer-
den. Darüber können Sie weitere Schnittstellen anbinden. Zur Auswahl stehen:
Abbildung
EL100−015
EL100−017
44
Anschluss
USB 2.0−Host−Anschluss
Max. Last: 5 V/500 mA
IPC001
Anschluss
Schnittstelle für optionale Kom-
munikationskarte (MC−Card)
Anschluss
USB 2.0−Host−Anschluss mit
Abdeckkappe IP 65
Max. Last: 5 V/500 mA
Anschluss
Universalkupplung, 2−fach
(KDL−2, zur Kabeldurchfüh-
rung der Tastatur CSB MF2)
USB−Host−Anschluss mit Ab-
deckkappe IP 65, 1−fach− oder
2−fach
Max. Last: 5 V/500 mA
l
Anschlusstyp
USB−A−Buchse USB−Kabel mit USB−A−Stecker
Anschlusstyp
Buchsenleiste
Anschlusstyp
USB−A−Buchse USB−Kabel mit USB−A−Stecker
Anschlusstyp
−
USB−A−Buchse USB−Kabel mit USB−A−Stecker
Kabeltyp
Kabeltyp
−
Kabeltyp
Kabeltyp
−
BA_CSx8xx DE 4.0
