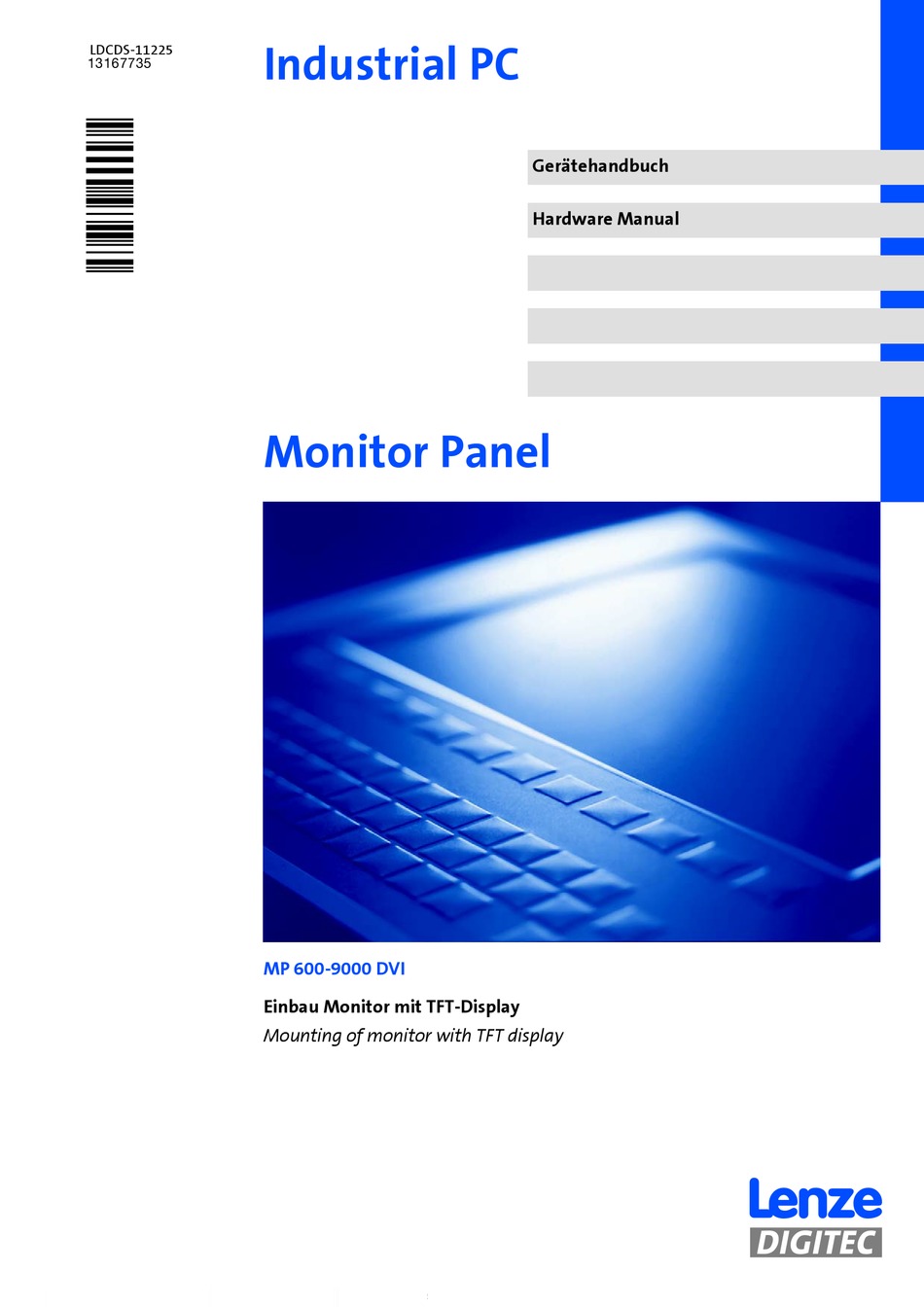

- Seite 1 Industrial PC LDCDS-11225 .1nD Gerätehandbuch Hardware Manual Monitor Panel MP 600-9000 DVI Einbau Monitor mit TFT-Display Mounting of monitor with TFT display ...
- Seite 2 Auflagen einarbeiten. © 2007 Lenze Digitec Controls GmbH, Grünstr. 36, D-40667 Meerbusch No part of this documentation may be reproduced or made accessible to third parties without written consent by Lenze Digitec Controls GmbH. All information given in this documentation has been selected carefully and complies with the hardware and software descri- bed.
-
Seite 3: Inhaltsverzeichnis
Allgemeines __________________________________________________________ 7 3.1.1 Monitor-Panel _____________________________________________________ 8 Bedienelemente der Frontplatten__________________________________________ 9 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch"_____________ 9 3.2.2 MP5020 "Touch plus F-/S-Tasten" _____________________________________ 10 3.2.3 MP1050/ MP1050s/ MP2050/ MP5050 "Touch plus Num-, Alpha-, F-Tasten" ____ 11 3.2.4 MP5070 "Touch plus Num-, Sonder-, F-Tasten und MF2"... - Seite 4 Abbildungsverzeichnis Abbildung 1 Systemübersicht EL-Serie ___________________________________________ 8 Abbildung 2 Front MPx000 ___________________________________________________ 9 Abbildung 3 Front MP5020 __________________________________________________ 10 Abbildung 4 Front MPx050 __________________________________________________ 11 Abbildung 5 Front MP5070 __________________________________________________ 12 Abbildung 6 Anschlussseite MP-Serie __________________________________________ 14 Abbildung 7 Erdungskontakt _________________________________________________ 16 Abbildung 8 Montageanleitung Schraubspanner _________________________________ 19 Abbildung 9...
-
Seite 5: Zu Diesem Handbuch
Schaltschrank-PC (Serie CPC) Embedded Line Gerät Als Gerät werden in diesem Dokument beide Serien (CPC und EL) bezeichnet Industrie-PC Monitor Panel Lenze Digitec Controls GmbH Panel-PC, Embedded Line Panel-PC (Serie EL) Flach-Display-Rechner PC, Rechner Personal Computer, hier Serie CPC und EL zusammengefasst... -
Seite 6: Zitierte Normen
Zitierte Normen Kurzbezeichnung Bezeichnung Ergonomierichtlinie Sicherheitsregeln für Bildschirmarbeitsplätze im Bürobereich ZH 1/618 DIN 41494 Bauweisen für elektronische Einrichtungen; 482, 6-mm-Bauweise DIN EN 60950 Einrichtungen der Informationstechnik- Sicherheit IEC 61000/EN 61000/ Elektromagnetische Verträglichkeit (EMV) - Umgebungsbedingungen VDE 0847: -4-2, -4-3, -4-4 und -4-6 ISO 16016 Technische Produktdokumentation... -
Seite 7: Wichtige Hinweise
• Im Falle eines Fehlers ist das Gerät an den Hersteller mit folgender Adresse zurückzuschicken (Bei Rücksendung bitte die Originalverpackung verwenden!): Lenze Digitec Controls GmbH, Germany Grünstraße 36 • 40667 Meerbusch Tel. +49 – 2132 / 9904 – 0 Homepage: http://www.lenze-digitec.de... -
Seite 8: Technische Daten
Umgebungstemperatur von 45 °C Spitze (<35 °C Durchschnittstemperatur) nicht überschritten wird. Falls nötig, sind entsprechende Maßnahmen zur passiven oder aktiven Kühlung vorzusehen. Alle Angaben ohne Gewähr: Die Firma Lenze Digitec Controls GmbH behält sich Änderungen, insbesondere der angegebenen Werte, Maße und Gewichte vor, sofern diese nicht anders vermerkt sind. -
Seite 9: Gerätebeschreibung
Gerätebeschreibung Allgemeines Der Monitor-Panel ist für eine dezentrale IPC-Lösungen (Bedieneinheit abgesetzt vom Rechner) entwickelt worden. Der Monitor-Panel kann in einen Schaltschrank oder eine Maschine eingebaut werden. Die mechanischen Abmessungen sind in Kapitel 5 Abmaße und Einbau aufgeführt. Hinweis Alle Arbeiten an dem Gerät sind bei abgezogener Versorgungsspannung durchzuführen. Dies ist erforderlich bei: a) Öffnen des Gehäuses b) Austausch von Komponenten oder Erweiterungskarten... -
Seite 10: Monitor-Panel
Pflege des Touchscreens siehe Kapitel 4.2 Bedienung und Reinigung des Touchscreens Displayauflösung: Display Auflösung VESA-Standard MP600 6,4 " 640 x 480 MP1000, MP1050 10,4 " 640 x 480 MP1000s, MP1050s 10,4 " 800 x 600 SVGA MP2000, MP2050 12,1 "... -
Seite 11: Bedienelemente Der Frontplatten
Bedienelemente der Frontplatten 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" Abbildung 2 Front MPx000 Status-LEDs Power Die Power-LED leuchtet grün, wenn die Versorgungsspannung vorhanden ist. Wenn die LED blinkt, ist der Service-Modus aktiviert, in dem die Display- Helligkeit eingestellt werden kann. -
Seite 12: Mp5020 "Touch Plus F-/S-Tasten
3.2.2 MP5020 "Touch plus F-/S-Tasten" Abbildung 3 Front MP5020 Status LEDs siehe 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" Funktionstasten "F1" / "Werkzeug" Standard-Modus: Die Taste sendet den Tastencode für "F1" Standard-Modus: "F2" / "+": Die Taste sendet den Tastencode für "F2"... -
Seite 13: Mp1050/ Mp1050S/ Mp2050/ Mp5050 "Touch Plus Num-, Alpha-, F-Tasten
MP1050/ MP1050s/ MP2050/ MP5050 "Touch plus Num-, Alpha-, F- Tasten" Abbildung 4 Front MPx050 Status LEDs siehe 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" Funktionstasten siehe 3.2.2 MP5020 "Touch plus F-/S-Tasten" Alpha-Taste "Alpha" Durch Betätigen der Alpha-Taste wird dauerhaft auf die zweite Tastaturebene umgeschaltet. -
Seite 14: Mp5070 "Touch Plus Num-, Sonder-, F-Tasten Und Mf2
MP5070 "Touch plus Num-, Sonder-, F-Tasten und MF2" Abbildung 5 Front MP5070 Status LEDs siehe 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" Funktionstasten siehe 3.2.2 MP5020 "Touch plus F-/S-Tasten" Die Funktionalität der anderen Tasten entspricht der einer handelsüblichen MF2-Tastatur. -
Seite 15: Option Frontseitige Usb-Buchse
3.2.5 Option frontseitige USB-Buchse Optional ist ein frontseitiger USB-Anschluss (Typ A) mit Schutzart IP65 erhältlich. Hinweis! Die Datensicherheit des Systems ist unter Umständen nicht mehr gewährleistet, da über USB-Geräte ein Datenzugriff erfolgen kann. Auf der mitgelieferten CD ist ein Zusatztool (FM-Tool) enthalten, mit dem der frontseitige USB-Anschluss aktiviert/deaktiviert werden kann. -
Seite 16: Anschlüsse Des Monitor-Panels
Anschlüsse des Monitor-Panels Abbildung 6 Anschlussseite MP-Serie DVI-D Video input (Bildschirmverbindung zum Rechner 1x USB-B, upstream USB input (Verbindung zum Rechner) USB output 2x USB-A, downstream (zum Anschluss von USB-Geräten) Versorgungsspannung 24 V DC Phoenix COMBICON, Typ MSTB 2,5/3-ST-5,08 3.3.1 Versorgungs-Spannungsanschluss Der Rechner wird über einen 3-poligen "Phönix-Combicon"... -
Seite 17: Usb Out (Downstream)
3.3.3 USB out (downstream) Der Rechner besitzt zwei USB 1.1-Anschlüsse (Typ A). Die USB-Version ist von dem verwendeten Board abhängig. Der Stecker hat folgende Pin-Belegung: Signal /USB Maximale Strombelastung pro Anschluss: 500mA 3.3.4 DVI Anschluss Der Monitor-Panel hat einen DVI-D (digitale Signale) Anschluss eingegliedert. Die digitalen Displaysignale werden automatisch an die Auflösung des angeschlossenen Displays angepasst. -
Seite 18: Dvi/Usb-Extender
3.3.5 DVI/USB-Extender Durch Verwendung eines DVI/USB-Extenders kann der MP über größere Entfernungen mit dem Rechner verbunden werden. Über Standardkabel kann max. eine Entfernung von 5 m erreicht werden. Die Sendeeinheit USB/DVI-TX wird mit dem Computer verbunden, die Empfangseinheit befindet sich am MP-Gerät. Details entnehmen Sie bitte dem separaten Handbuch. -
Seite 19: Montage, Einbau Und Wartung
Montage, Einbau und Wartung Die Geräte nur als Einbaugeräte verwenden! Bei verunreinigter Kühlluft (Staub, Flusen, Fette, aggressive Gase) müssen ausreichende Gegenmaßnahmen getroffen werden. Dies können zum Beispiel sein: • separate Luftführung • Einbau von Filtern • Regelmäßige Reinigung den Umweltbedingungen entsprechend Das Gehäuse benötigt einen Mindestabstand vom Lüfter zu angrenzenden Teilen von mindestens 20 mm, wie in den Maßzeichnungen beschrieben. -
Seite 20: Montage Des Monitor-Panel
Montage des Monitor-Panel Die Montage der Monitor-Panel erfolgt über seitlich gesetzte M4- oder M5-Gewindebolzen. An der oberen sowie unteren Kante erfolgt die Montage über Schraubspanner, die gegen den Einbaubereich drücken, um die Dichtung der Frontplatte anzupressen. Mit der fachgerechten Montage wird eine Schutzklasse von IP65 erreicht. Die Modelle MP2050, MP5050 und MP5070 können in 19"-Schaltschränke (nach DIN 41494) eingebaut werden. -
Seite 21: Montage Mit Schraubspannern
4.1.1 Montage mit Schraubspannern Die erforderlichen Schraubspanner für die Montage des Gerätes sind im Lieferumfang enthalten. Für die Montage mit den Schraubspannern gehen Sie wie folgt vor: • Lassen Sie den Schraubspanner entsprechend der folgenden Darstellung einrasten (Abbildung 8, Bild 1-4) •... -
Seite 22: Einbauausschnitte Des Monitor-Panel
4.1.2 Einbauausschnitte des Monitor-Panel Abbildung 9 Montageausschnitt MP-Serie... -
Seite 23: Bedienung Und Reinigung Des Touchscreens
Bedienung und Reinigung des Touchscreens Zum Bedienen des Touchscreens benutzen Sie Ihren Finger oder einen Touchstift. Verwenden Sie niemals spitze Gegenstände wie Kugelschreiber, Bleistifte, Pinzetten oder ähnliches. Pflege-Hinweis: Schalten Sie das Gerät vor dem Reinigen aus! Verwenden Sie zur Reinigung des Touchscreens einen handelsüblichen Fenster- oder Glasreiniger. -
Seite 24: Abmaße Und Einbauraum
Abmaße und Einbauraum 5.1.1 Abmaße der Monitor-Panel Abbildung 10 Maße MP-Serie... -
Seite 25: Ersatzteile Und Zubehör
Bestell-Nr. Ersatzteil 4990-13254 Befestigungssatz mit 4 Schraubspannern 4990-13255 Befestigungssatz mit 6 Schraubspannern 4990-10091 Versorgungs-Spannungsanschluss: Phönix COMBICON, MSTB 2,5/ 3-STF-5,08 Für weiteres Zubehör siehe aktuellen Lenze Digitec Controls GmbH-Katalog. Bei technischen Fragen wenden Sie sich bitte an Lenze Digitec Controls GmbH.
