Auslöser wählen
Wählen Sie Auslöser (Fotosensor) für folgende Zuweisung:
S
ein spezifischer Auslöser zu einem Auftragskopfkanal, oder
S
irgendein Auslöser zu irgendeinem Auftragskopfkanal, oder
S
ein einzelner Auslöser zu mehreren Auftragsköpfen
Menü Auftragskopf
Modul 6
Pause
1
100,00 mm
2
200,00 mm
1
Aktiv
2
Modul 1 Modul 2

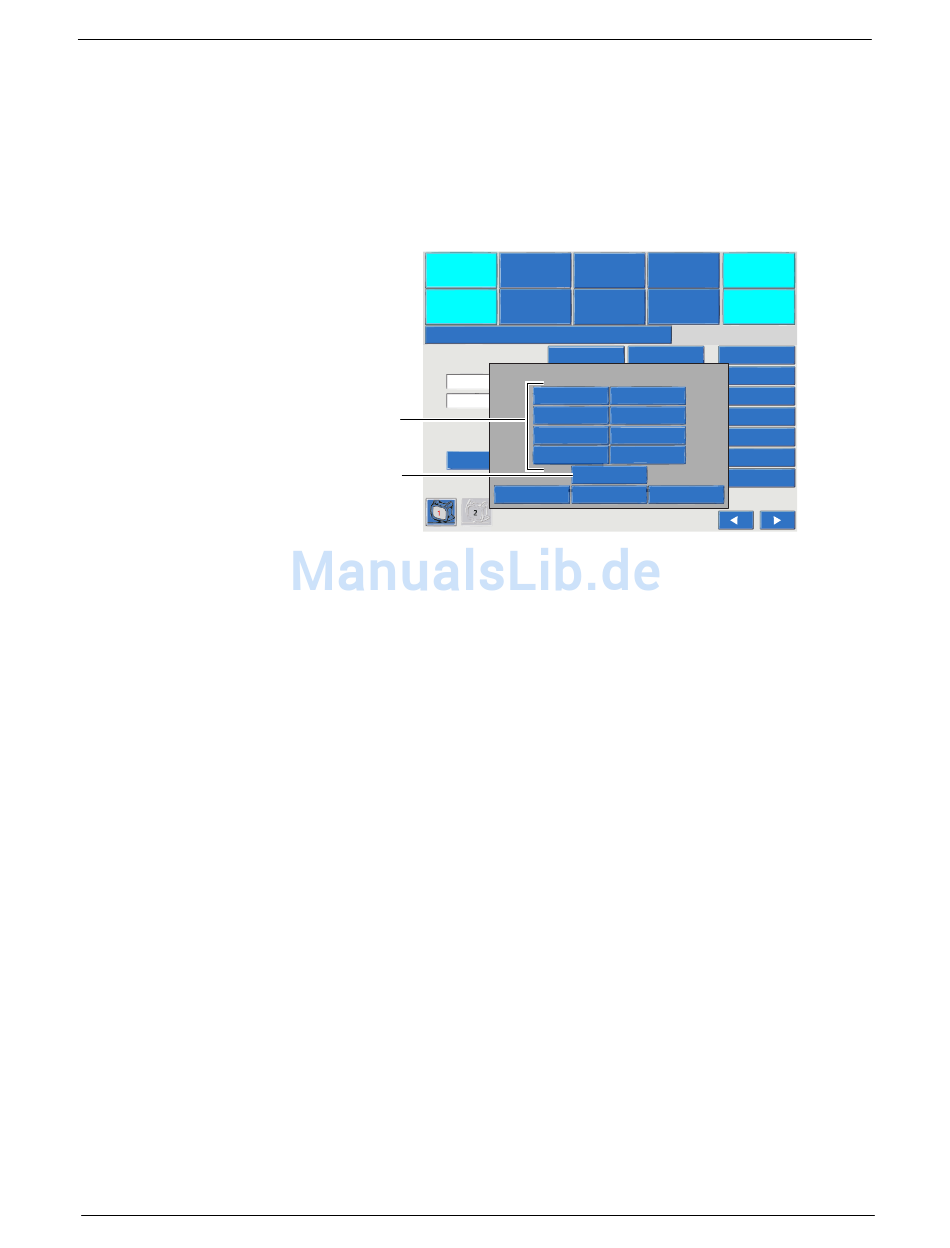

Abb. 56 Einblendmenü Fotozellenauswahl
1. Auslöser im System
HINWEIS: Die Schaltfläche Auslöser hat eine eingebettete LED, die
grün wird, wenn der Auslöser aktiviert ist und weiß wird, wenn er deakt­
iviert ist.
HINWEIS: Die Schaltfläche Globale Auslöser ist aktiviert, wenn es mehr
als ein Steuermodul im System gibt. Globale Auslöser kommt vom
Master-Steuermodul über das Systemanschlusskabel.
2 Raupe(n) Normal
Fotosensor Auswahl für Auftragskopf 1A1: Auslöser 1A1
Einschaltzeit
Kopf-Fotozelle Versatz 100,00 mm
50,00 mm
Auslöser 1A1 Ausgang 5
50,00 mm
Auslöser 1A2 Ausgang 6
Auslöser 1A3 Ausgang 7
Auslöser 1A4 Ausgang 8
Auslöser 1A1
Globale Auslöser
OK Abbrechen Hilfe
2. Schaltfläche Globale
Auslöser
Einstellungen
