83
LogiCommt Steuerungssystem für Produktprüfung
Auslöserfunktion prüfen
Zuverlässige Systemfunktion hängt vom reproduzierbaren, gleichbleibenden
Auslösereingang ab. Anhand der Produktlängenanzeige prüfen, ob der Foto
sensor richtig funktioniert.
Nach Zuweisung des Fotosensors mehrere Produkte durch die Maschine am
Fotosensor vorbeilaufen lassen. Die Auslöser-LED sollte leuchten, und die
gemessene Produktlänge wird als grüner Balken angezeigt (siehe unten).

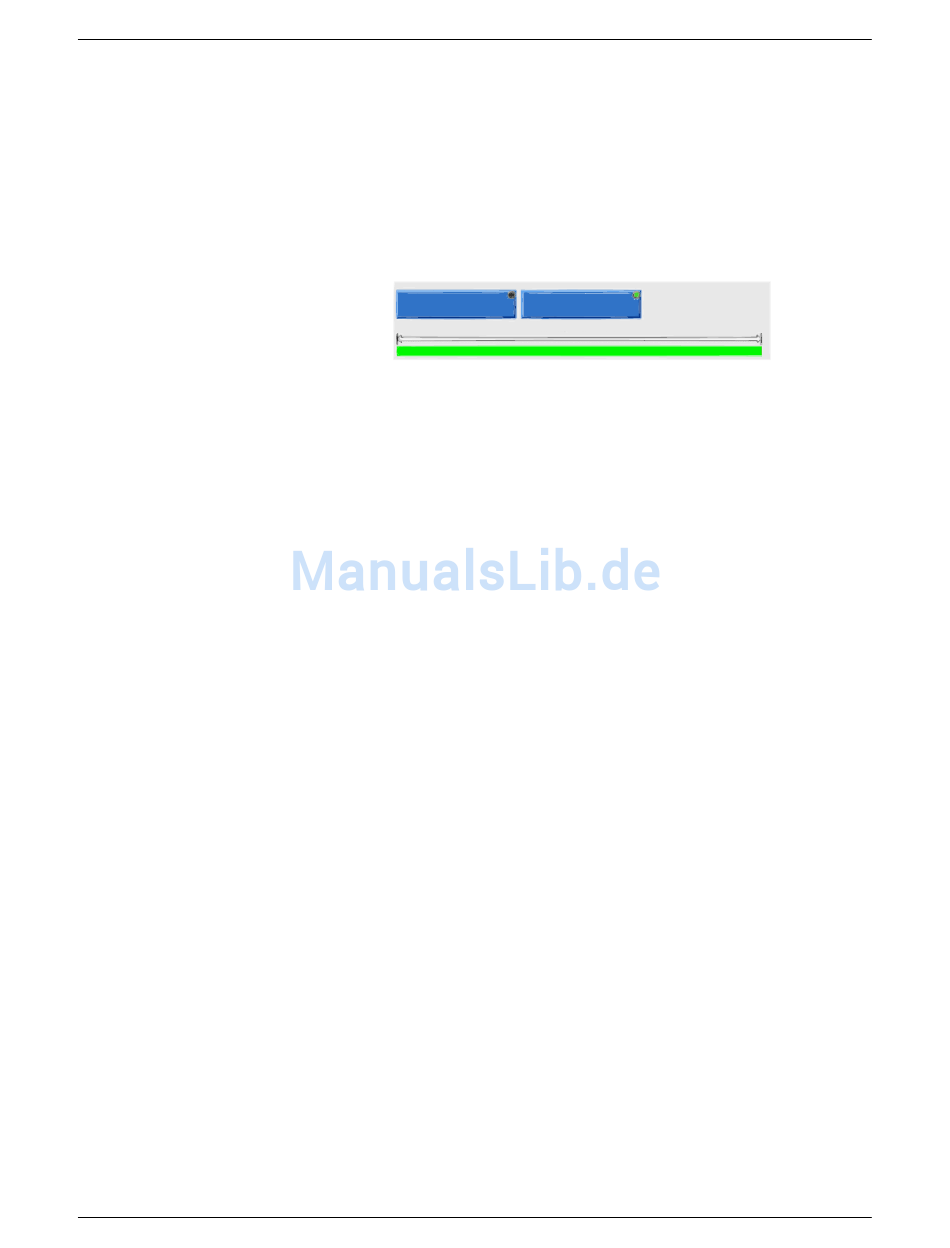

Aktiv
Auslöser 1A2
Produktlänge: 152,50 mm
Abb. 57
Produktlängenanzeige
Die Produktlängenanzeige wird mehrmals pro Sekunde aktualisiert und sollte
höchstens einige Millimeter variieren. Wenn das Auslösersignal instabil ist,
zunächst die mechanische und elektrische Installation des Fotosensors prü
fen. Siehe Auslöser-Einstellungen unter Menü Auftragskopf-Einstellungen in
den Betriebsanleitungen LogiComm Steuerungssystem für Streckenerzeu
gung oder LogiComm Steuerungssystem mit Kombinationskonfiguration.
P/N 7169681_01
E 2011 Nordson Corporation
