Auswerfer Einrichten - Nordson LogiComm Betriebsanleitung

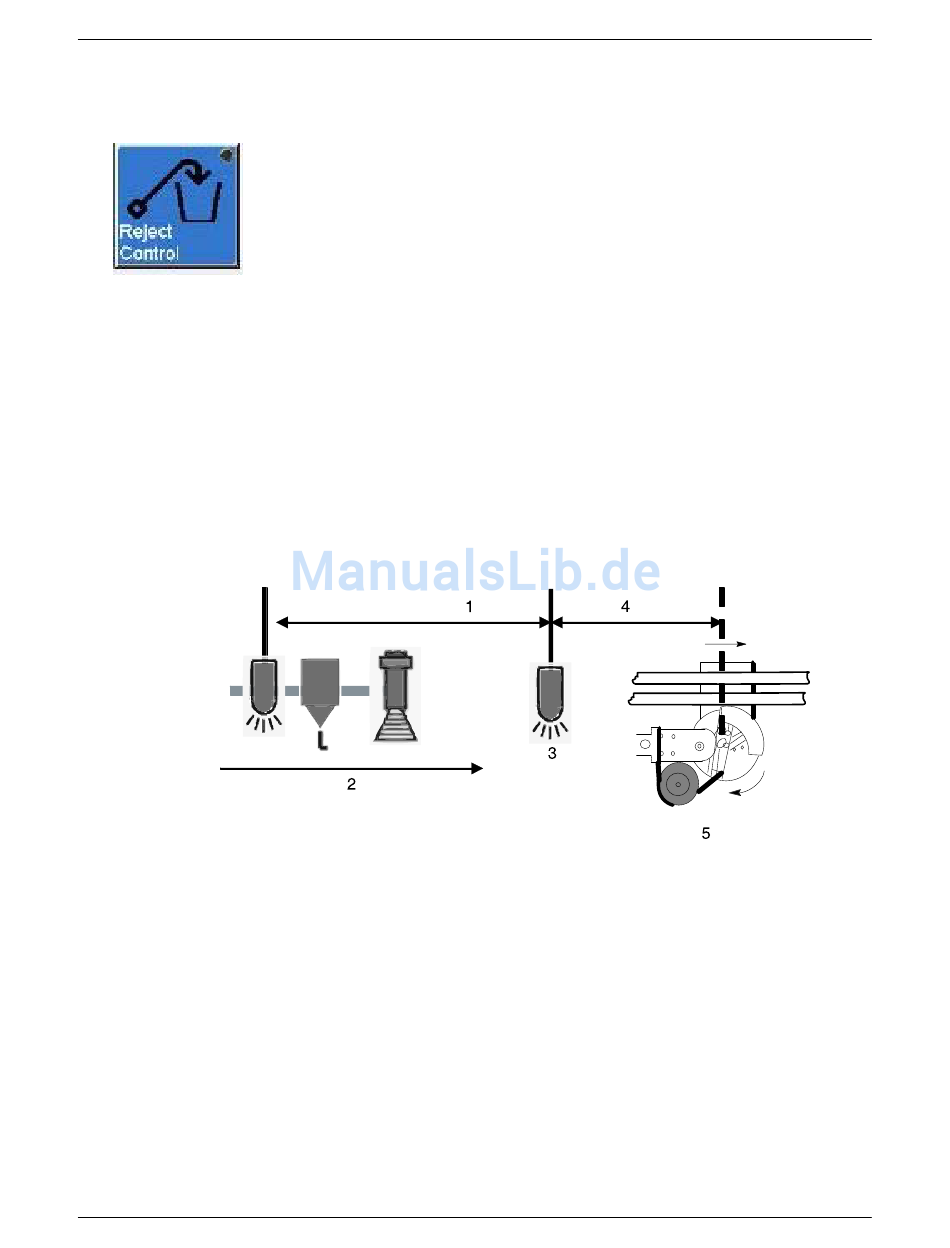

Abb. 69 Schaltfläche Rückwei­
sungssteuerung
Abb. 70 Funktion des Vorauswerfer-Auslösers
1. Verfolgungsabstand
2. Maschinenlaufrichtung
E 2011 Nordson Corporation
LogiCommt Steuerungssystem für Produktprüfung

Auswerfer einrichten

Der Auswerfer wird über die Schaltfläche Rückweisungssteuerung im Haupt­
menü eingerichtet, siehe Abb. 69.
Einen der folgenden Auswerfertypen wählen, die das Steuerungssystem un­
terstützt:
S
Drehauswerfer
S
Steuerelektronik-Schnittstelle
S
Markiersystem
Jeder Auswerfertyp hat ein unterschiedliches Verfahren zum Einrichten.
Doch ist der Drehauswerfer der am häufigsten verwendete Auswerfer.
Vorauswerfer-Auslöser
Die folgende Abbildung beschreibt die Funktion des Drehauswerfers.
Für höchst genaues und zuverlässiges Auswerfen immer einen Vor­
auswerfer-Fotosensor verwenden, der direkt vor dem Auswerfer montiert ist.
Nach Aktivieren der Funktion Vorauswerfer den Auslöserkanal wählen, der
als Vorauswerfer-Auslöser verwendet wird.
3. Vorauswerfer-Auslöser
4. Auswerfer-Auslöser-Versatz
5. Auswerfer
