Modbus-Protokoll

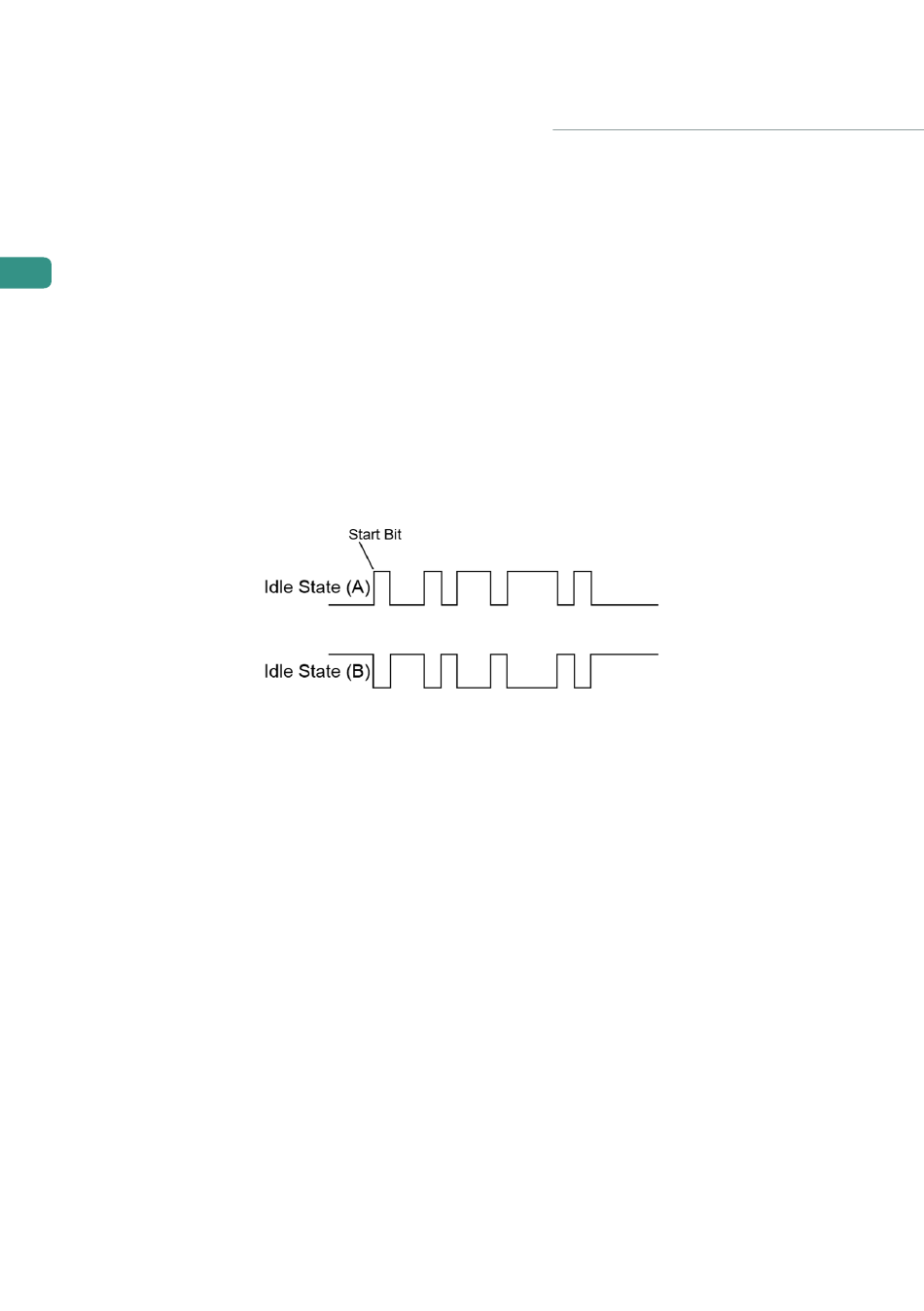

Modbus ist ein Kommunikationsprotokoll, das auf einer Master/Slave- (RTU) oder Client/
Server-Architektur (TCP/IP) basiert und physikalische Daten in logischen Formaten oder
Datengruppen organisiert.
Jedes Gerät im Modbus-Netzwerk hat eine eindeutige Adresse. Das Primärgerät sendet einen
DE
Befehl in einem Frame, in dem die Adresse des/der Empfänger(s) (Sekundärgerät) enthalten
ist. Alle Geräte erhalten den Frame, aber nur der Empfänger interpretiert den Befehl und führt
ihn aus, wobei er eine Bestätigung oder eine Fehlermeldung zurückgibt.
Dabei können Daten über einen so genannten „Broadcast"-Frame an eine Vielzahl von Geräten
gleichzeitig gesendet werden.
Jede gesendete Nachricht enthält redundante Daten zur Sicherstellung der Integrität beim
Empfang. Erhält das Primärgerät nach einer bestimmten Zeit keine Bestätigung, wird dies als
Fehler interpretiert und die Kommunikation abgebrochen.
Airzone-Systeme
In Airzone-Zonensystemen ist jede Systemzentrale ein Modbus-Slave-Knoten mit einer
Modbus-Slave-Adresse, die der konfigurierten Systemadresse entspricht.
Aidoo
Modbus ist bei Aidoo Wi-Fi und Aidoo Pro verfügbar. Aidoo-Geräte haben einen Modbus-Slave-
Knoten implementiert.
Aidoo verfügt über zwei Modbus-Maps zur Gerätesteuerung:
•
Airzone Modbus-Map (nur in Aidoo Pro verfügbar): Nutzt die gleichen Datensätze wie die
Airzone-Systeme und ermöglicht die grundlegende Steuerung des Geräts, wobei Aidoo der
Zone 1 entspricht.
•
Aidoo Modbus-Map: Ermöglicht die komplette Steuerung des Geräts und greift auf die
Geräteparameter zu.
