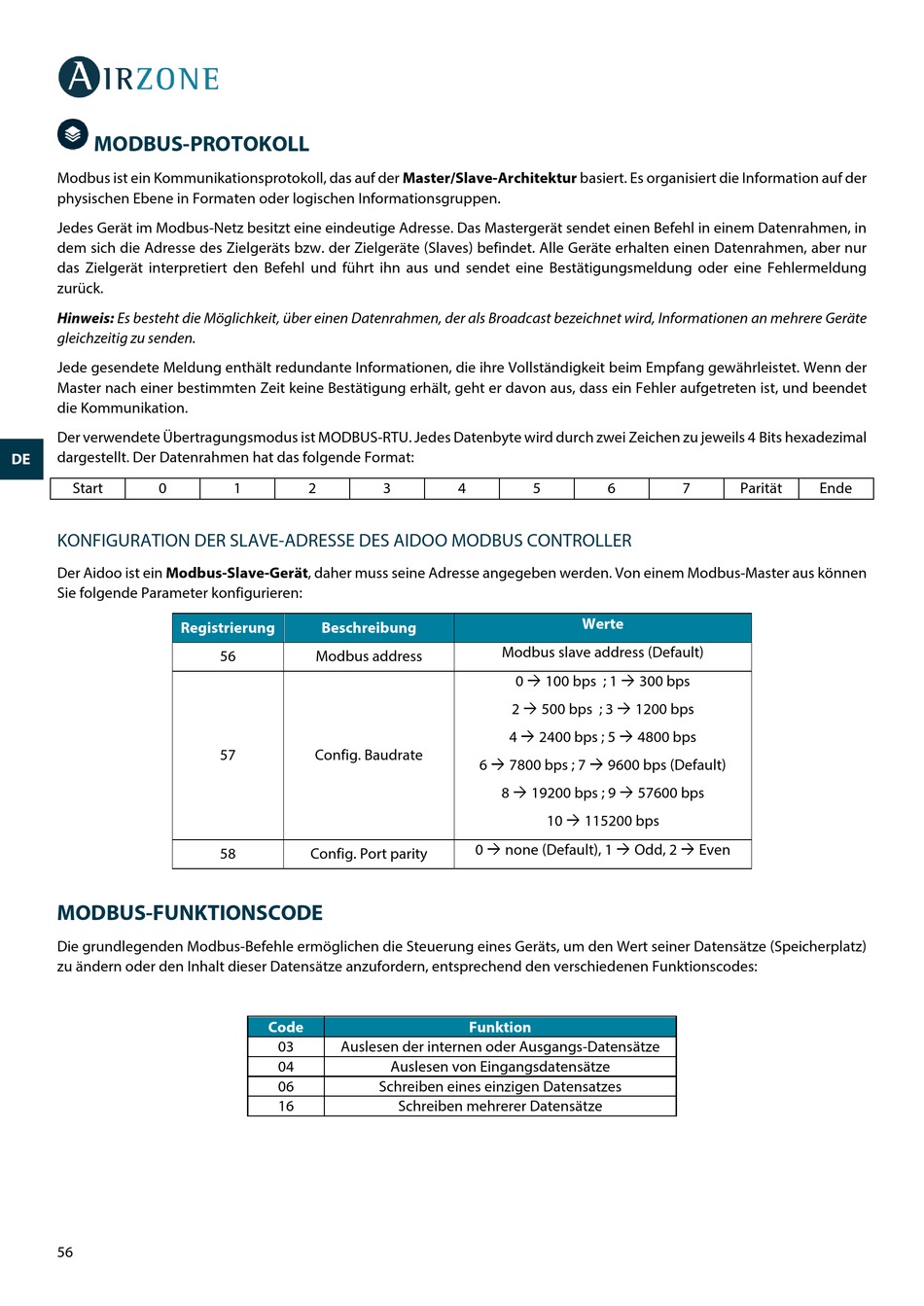

MODBUS-PROTOKOLL
Modbus ist ein Kommunikationsprotokoll, das auf der Master/Slave-Architektur basiert. Es organisiert die Information auf der
physischen Ebene in Formaten oder logischen Informationsgruppen.
ES
Jedes Gerät im Modbus-Netz besitzt eine eindeutige Adresse. Das Mastergerät sendet einen Befehl in einem Datenrahmen, in
dem sich die Adresse des Zielgeräts bzw. der Zielgeräte (Slaves) befindet. Alle Geräte erhalten einen Datenrahmen, aber nur
EN
das Zielgerät interpretiert den Befehl und führt ihn aus und sendet eine Bestätigungsmeldung oder eine Fehlermeldung
zurück.
FR
Hinweis: Es besteht die Möglichkeit, über einen Datenrahmen, der als Broadcast bezeichnet wird, Informationen an mehrere Geräte
gleichzeitig zu senden.
IT
Jede gesendete Meldung enthält redundante Informationen, die ihre Vollständigkeit beim Empfang gewährleistet. Wenn der
Master nach einer bestimmten Zeit keine Bestätigung erhält, geht er davon aus, dass ein Fehler aufgetreten ist, und beendet
PT die Kommunikation.
Der verwendete Übertragungsmodus ist MODBUS-RTU. Jedes Datenbyte wird durch zwei Zeichen zu jeweils 4 Bits hexadezimal
dargestellt. Der Datenrahmen hat das folgende Format:
DE
Start 0
KONFIGURATION DER SLAVE-ADRESSE DES AIDOO MODBUS CONTROLLER
Der Aidoo ist ein Modbus-Slave-Gerät, daher muss seine Adresse angegeben werden. Von einem Modbus-Master aus können
Sie folgende Parameter konfigurieren:
Registrierung
MODBUS-FUNKTIONSCODE
Die grundlegenden Modbus-Befehle ermöglichen die Steuerung eines Geräts, um den Wert seiner Datensätze (Speicherplatz)
zu ändern oder den Inhalt dieser Datensätze anzufordern, entsprechend den verschiedenen Funktionscodes:
56
1 2 3
Beschreibung
56 Modbus address
57 Config. Baudrate
58 Config. Port parity
Code
03 Auslesen der internen oder Ausgangs-Datensätze
04 Auslesen von Eingangsdatensätze
06 Schreiben eines einzigen Datensatzes
16
4 5
Modbus slave address (Default)
0  100 bps ; 1  300 bps
2  500 bps ; 3  1200 bps
4  2400 bps ; 5  4800 bps
6  7800 bps ; 7  9600 bps (Default)
8  19200 bps ; 9  57600 bps
10  115200 bps
0  none (Default), 1  Odd, 2  Even
Funktion
Schreiben mehrerer Datensätze
6 7 Parität
Werte
Ende
