SCHUNK ROTA NCS 3 175-3 Montage- Und Betriebsanleitung Seite 51

Futtergröße [mm]
max. Rundlauffehler [mm]
max. Planlauffehler [mm]
02.00 | ROTA NCS 3 | Kraftspannfutter | de | 0889066

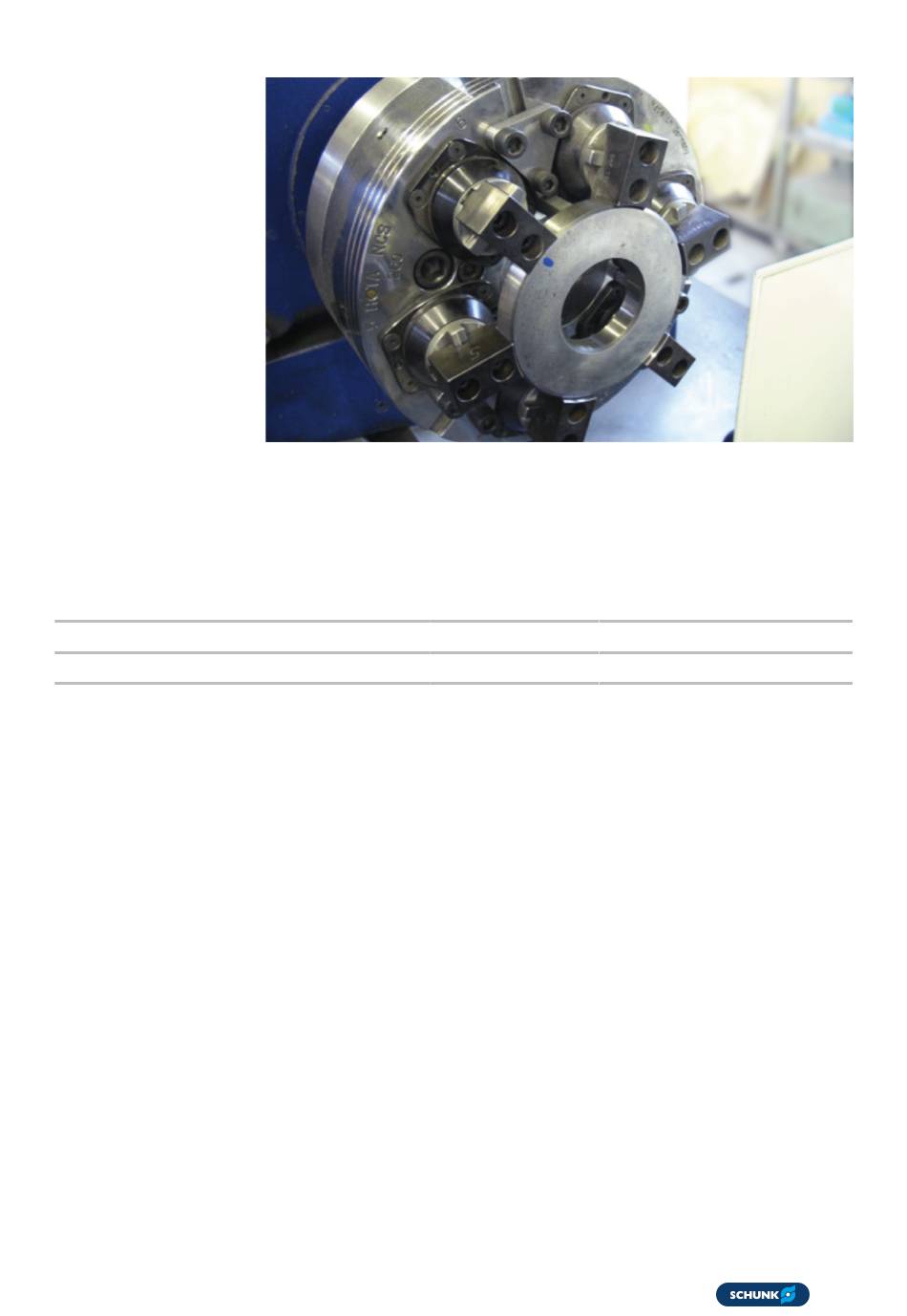

Spannen des Werkstücks oder eines Prüfrings.
Prüfung des Plan- und Rundlaufs.
Folgende Rund- und Planlaufwerte können mit dem ROTA NCS
erreicht werden:
175-3 210-3
0.01 0.02
0.01 0.01
Die angegebenen Toleranzen gelten nur für harte Aufsatzbacken,
die mit 2/3 Betätigungskraft ausgeschliffen worden sind.
Ausdrehen der Spannbacken
250-3 315-3 400-3
0.02 0.03 0.03
0.01 0.02 0.02
500-3
0.05
0.04
51
