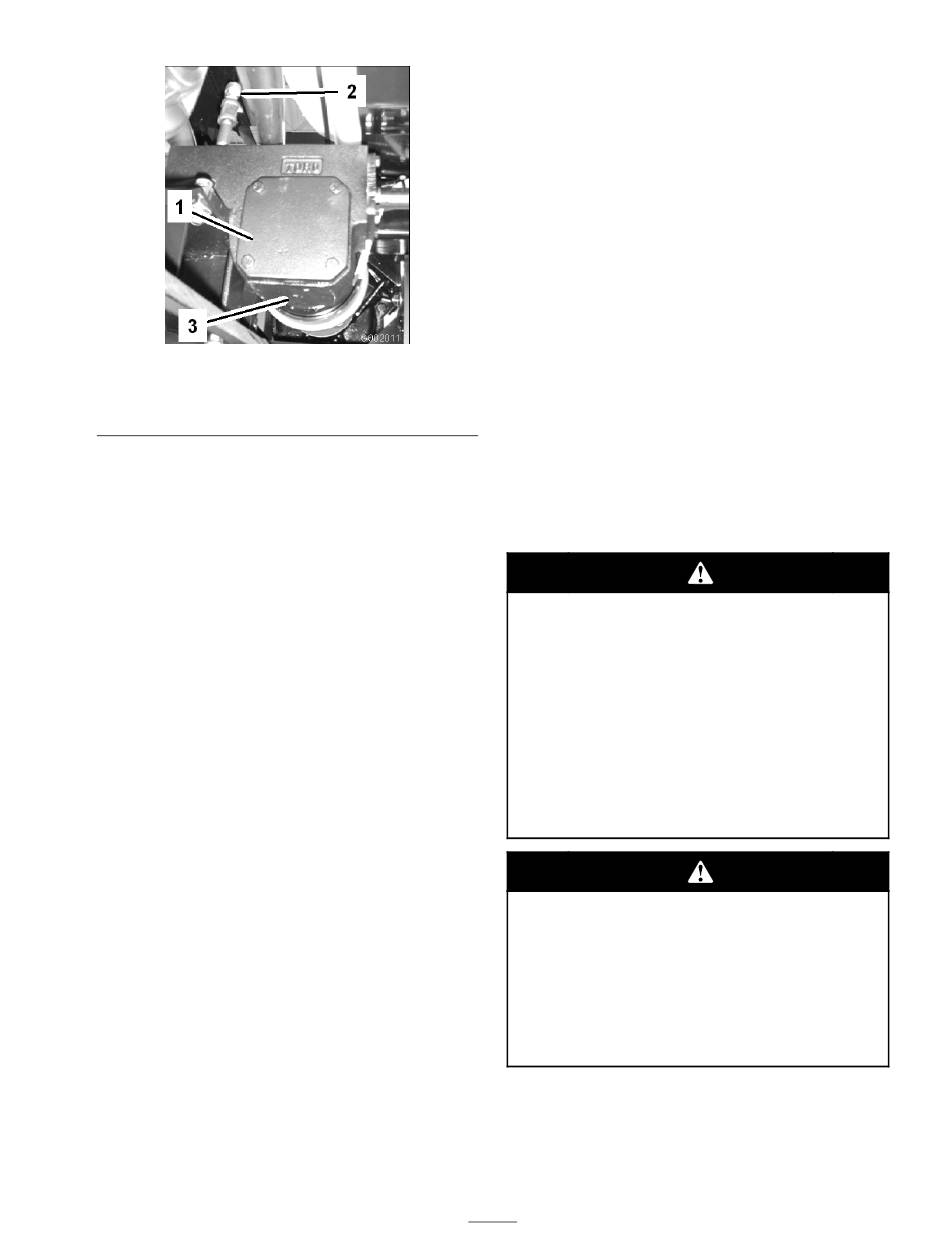

Bild 70
1. Pumpenantriebsgetriebe
2. Einfüllstutzen
3. Nehmen Sie die Einfüll- und Ablassschraube
(Bild 70) ab, damit das Öl in die Wanne
ablaufen kann.
4. Schrauben Sie die Ablassschraube wieder ein,
wenn keine Flüssigkeit mehr ausströmt, und
ziehen Sie die Schraube fest.
5. Füllen Sie ungefähr 1 l Mobil SHC 634
Synthetikschmiermittel in den Einfüllstutzen.
Wichtig: Verwenden Sie für das Getriebe
nur Mobil SHC 634 Synthetic Lubricant
oder ein äquivalentes synthetisches Öl.
Nicht synthetische Öle können sich
zersetzen und das Pumpengetriebe
beschädigen.
6. Drehen Sie die Füllschraube wieder auf.
Einstellen des
Spritzgestängeaktuators
Prüfen Sie das Hydrauliköl des Aktuators nach
jeweils 400 Stunden auf Luftblasen.
1. Stellen Sie das Sprühgerät auf eine ebene
Fläche und senken Sie die Spritzgestänge in die
Sprühstellung ab.
2. Aktivieren Sie die Feststellbremse, stellen Sie
die Pumpe und den Motor ab und ziehen Sie
den Zündschlüssel ab.
3. Versuchen Sie, das Spritzgestänge anzuheben,
wenden Sie einen mäßigen Druck an
(gerade ausreichend, um das Spritzgestänge
manuell anzuheben) und achten Sie auf die
3. Ablassschraube
Aktuatorstange. Wenn sich die Aktuatorstange
bewegt, finden Sie weitere Angaben im
Anschluss.
4. Wiederholen Sie dies für das andere
Spritzgestänge.
Wenn sich die Aktuatorstange mehr als 2,16 bis
2,54 mm axial bewegt (eine Bewegung in und
aus dem Zylinder), sollten Sie die Luft vom
Hydrauliköl ablassen.
Anweisungen zum Ablassen der Luft von den
Aktuatoren finden Sie in der Wartungsanleitung
oder wenden Sie sich an einen offiziellen
Vertragshändler von Toro.
Manueller Betrieb der
Spritzgestängeaktuatoren
im Notfall
Hinweis: Bestimmen Sie die linke und
rechte Seite der Maschine anhand der üblichen
Einsatzposition.
Wenn Sie das manuelle Überdruckventil
verwenden, kann sich das Spritzgestänge
plötzlich bewegen und Sie und andere
verletzen.
• Passen Sie auf und stellen Sie das
manuelle Überdruckventil langsam ein.
• Stellen Sie sicher, dass der umgebende
Bereich keine Hindernisse enthält und
sich keine Personen im Einsatzbereich
des Spritzgestänges aufhält.
Wenn Sie das manuelle Überdruckventil bei
eingeschaltetem Strom einstellen, kann der
Aktuator plötzlich aktiviert werden und Sie
und andere Personen verletzen.
Setzen Sie das manuelle Überdruckventil
nicht ein, wenn der Aktuator unter Strom
steht.
Im Notfall, z. B. das Spritzgestänge muss bewegt
werden, und kein 12 Volt Gleichstrom steht
zur Verfügung, können Sie mit dem manuellen
Überdruckventil den Druck im Aktuator ablassen,
65
