Einsetzen Der Akkus - Segway i2 SE Betriebsanleitung

Montage Ihres Segway PT (Fort.)

Einsetzen der Akkus

WARNUNG
Sicherheitsvorkehrungen und Handhabungsanweisungen zu Batterien finden
Sie im Abschnitt „Segway PT-Akkus" (S. 85).
HINWEIS
Verwenden Sie keine Elektrowerkzeuge, um Schäden zu vermeiden. Nur von
Segway genehmigte Befestigungselemente verwenden.
Benötigtes Werkzeug: Drehmomentschlüssel mit 3-mm-Bit
So setzen Sie die Akkus ein:
1. Stellen Sie sicher, dass der Segway PT ausgeschaltet und vom Netz
getrennt ist.
2. Setzen Sie einen Akku mit der gewölbten Seite zur Außenseite der
Powerbase in die Powerbase ein.
3. Vergewissern Sie sich, dass der Akku gerade zum Kantenabschluss
der Powerbase ausgerichtet ist und keine ungleichmäßigen Abstän-
de vorhanden sind.
4. Setzen Sie zunächst die beiden mittleren Schrauben ein; ziehen Sie
sie jedoch noch nicht fest.
5. Setzen Sie die beiden äußeren Schrauben ein; ziehen Sie sie jedoch
noch nicht fest.
6. Ziehen Sie zunächst die mittleren und anschließend die äußeren
Schrauben auf 1,6 Nm (14 in-lbf) an.
22

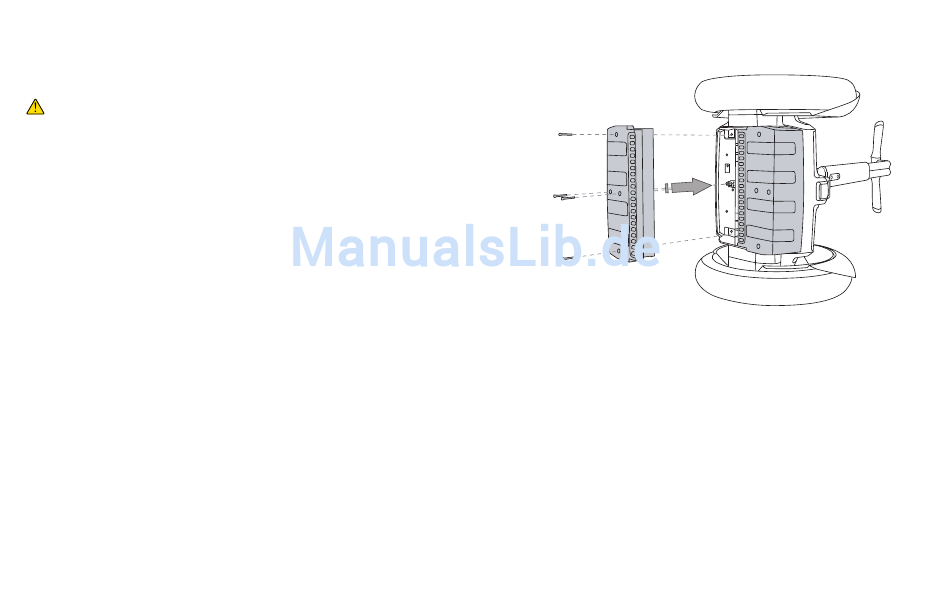

Abbildung 10: Ziehen Sie zuerst die beiden mittleren
Befestigungselemente fest.
