Einbauen der i2 SE Reifen-/Rad-Baugruppe

Benötigtes Werkzeug: 13-mm-Steckschlüssel, Drehmomentschlüssel
So bauen Sie die i2 SE Reifen-/Rad-Baugruppe ein:
1. Stellen Sie sicher, dass der Segway PT ausgeschaltet und vom Netz
getrennt ist.
2. Vergewissern Sie sich, dass der PT auf der Seite liegt und die Radauf-
lageflächen frei von Schmutz sind.
3. Positionieren Sie die Reifen-/Rad-Baugruppe auf den drei Gewinde-
gängen.
4. Halten Sie das Rad fest, damit es sich nicht dreht.
5. Setzen Sie die drei Radmuttern in die Gewindegänge und ziehen Sie
sie auf 30 Nm (22 ft-lbf) fest.
6. Tauschen Sie die Radkappe aus, indem Sie die drei Kunststoffverbin-
dungsstücke auf der Unterseite der Radkappe an den drei Löchern
des Rades ausrichten.
7. Drücken Sie die Radkappe nach unten, bis sie einrastet.

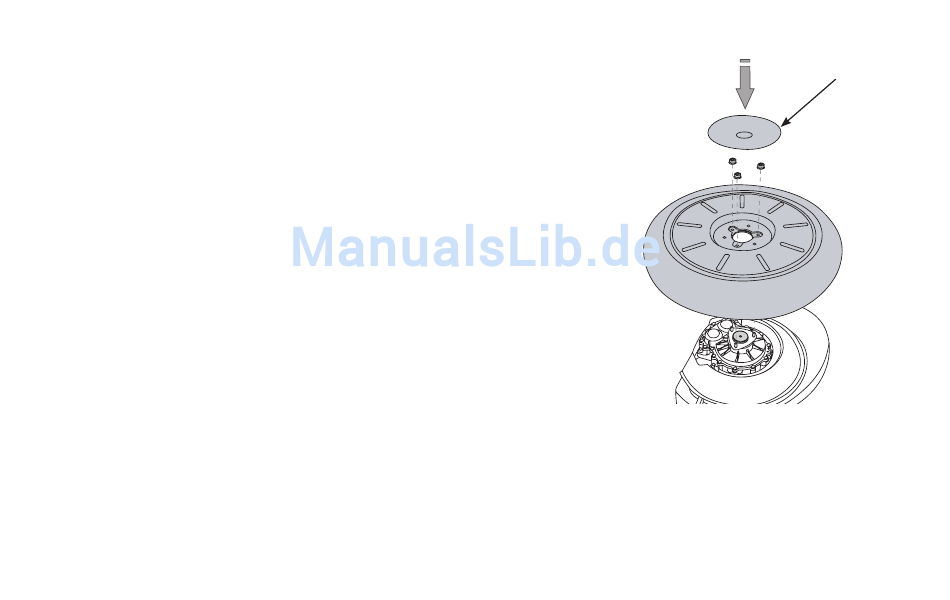

Abbildung 69: Einbau der Reifen-/Rad-Baugruppe
Radkappe
109
