Wartungsverfahren (Fort.)
Entfernen/Montieren des x2 SE Kotflügels und Kotflügel-
Schutzblechs
Benötigtes Werkzeug: 4-mm-Innensechskantschlüssel, Drehmomentschlüssel
So entfernen Sie die x2 SE Kotflügel/Kotflügel-Schutzblech-Baugruppe vom PT:
1. Stellen Sie sicher, dass der Segway PT ausgeschaltet und vom Netz
getrennt ist.
2. Lösen Sie die drei 28-mm-Befestigungselemente mithilfe eines
4-mm-Innensechskantschlüssels (siehe Abbildung 72).
3. Nehmen Sie die Kotflügel- und Kotflügel-Schutzblech-Baugruppe
ab und reinigen Sie die Radauflagefläche.
4. Um das Kotflügel-Schutzblech vom Kotflügel abzubauen, müssen
Sie die vier 18-mm-Befestigungselemente mithilfe eines 4-mm-
Innensechskantschlüssels lösen (siehe Abbildung 73).
So bauen Sie die x2 SE Kotflügel/Kotflügel-Schutzblech-Baugruppe an den PT:
1. Führen Sie die drei 28-mm-Befestigungselemente durch die Kotflügel-
und Kotflügel-Schutzblechbaugruppe in den Getriebedeckel.
2. Ziehen Sie sie mit einem 4-mm-Innensechskantschlüssel auf
6,0 Nm (4,4 ft-lbf) an.
112
Kotflügel und Kotflügel-
Schutzblech-Baugruppe

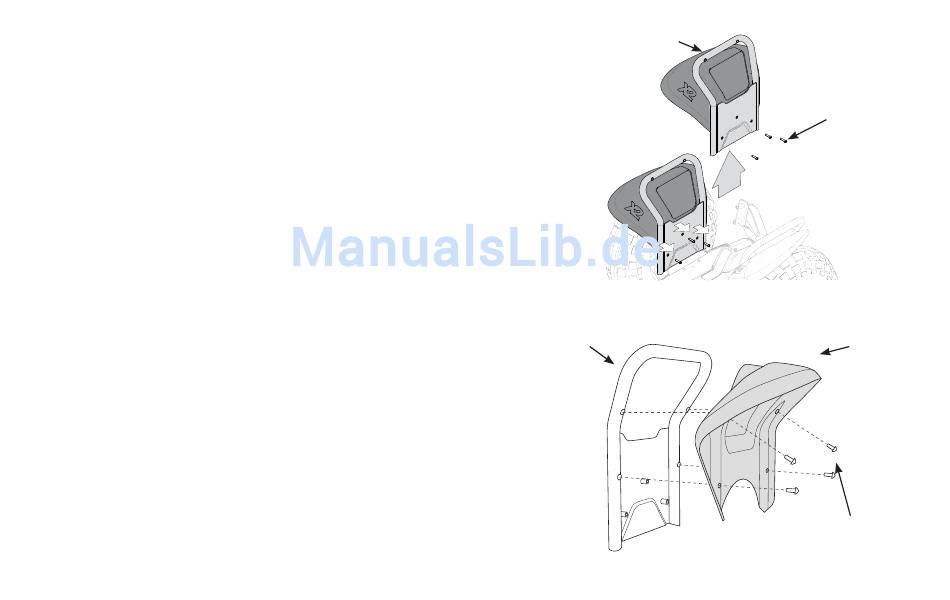

Abbildung 72: Entfernen/Montieren der x2 SE Kotflügel/
Kotflügel-Schutzblech-Baugruppe
Kotflügel-
Schutzblech
Abbildung 73: Abbauen des Kotflügels vom Kotflügel-Schutzblech
28-mm-
Befestigungselemente
Kotflügel
18-mm-Befestigungselemente
