Entfernen der x2 SE Reifen-/Rad-Baugruppe

Benötigtes Werkzeug: 13-mm-Innensechskantschlüssel
1. Stellen Sie sicher, dass der Segway PT ausgeschaltet und vom Netz
getrennt ist.
2. Legen Sie den PT auf die Seite, sodass das Rad, das Sie ausbauen
möchten, nach oben zeigt, während das untere Rad flach auf einer
sauberen, ebenen Oberfläche liegt.
3. Lösen Sie die drei Radmuttern mithilfe eines 13-mm-Innensechs-
kantschlüssels und entsorgen Sie sie (siehe Abbildung 71).
4. Ausbauen der Reifen-/Rad-Baugruppe

Einbauen der x2 SE Reifen-/Rad-Baugruppe

Benötigtes Werkzeug: 13-mm-Steckschlüssel, Drehmomentschlüssel
1. Stellen Sie sicher, dass der Segway PT ausgeschaltet und vom Netz
getrennt ist.
2. Vergewissern Sie sich, dass der PT auf der Seite liegt und der Getrie-
beflansch frei von Schmutz ist.
3. Setzen Sie die Reifen-/Rad-Baugruppe auf den Getriebeflansch
(siehe Abbildung 71).
4. Halten Sie das Rad fest, damit es sich nicht drehen kann und ziehen
Sie die drei Radmuttern mithilfe des mitgelieferten 13-mm-Innen-
sechskantschlüssels auf 30 Nm (22 ft-lbf) fest.
Reifen-/Rad-Baugruppe
Radmuttern

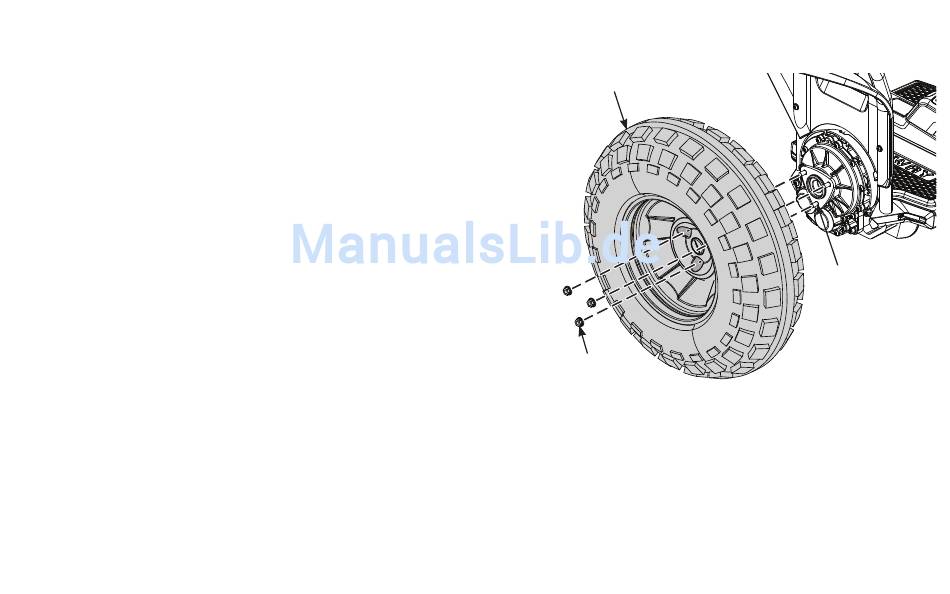

Abbildung 71: Entfernen/Montieren der x2 SE Reifen-/Rad-Baugruppe
Getriebeflansch
