Ausbau/Einbau der i2 SE Kotflügel
Benötigtes Werkzeug: T20-Torxschlüssel, Drehmomentschlüssel mit T20-
Torx-Bit
So bauen Sie die i2 SE Kotflügel ab:
1. Stellen Sie sicher, dass der Segway PT ausgeschaltet und vom Netz
getrennt ist.
2. Bauen Sie die Reifen-/Rad-Baugruppe aus (siehe „Ausbauen der i2
SE Reifen-/Rad-Baugruppe" S. 108).
3. Lösen Sie die vier Schrauben, mit denen der Kotflügel am Getriebegehäuse
befestigt ist.
4. Nehmen Sie den Kotflügel ab.
So bauen Sie die i2 SE Kotflügel an:
1. Positionieren Sie den Kotflügel so, dass er über den vier Bohrungen
des Getriebegehäuses ausgerichtet ist.
2. Führen Sie die vier Schrauben durch den Kotflügel zum Getriebegehäuse
und ziehen Sie sie auf 1,5 Nm (13 in-lbs) fest.
3. Bauen Sie die Reifen-/Rad-Baugruppe ein (siehe „Einbauen der i2
SE Reifen-/Rad-Baugruppe" S. 109).
110

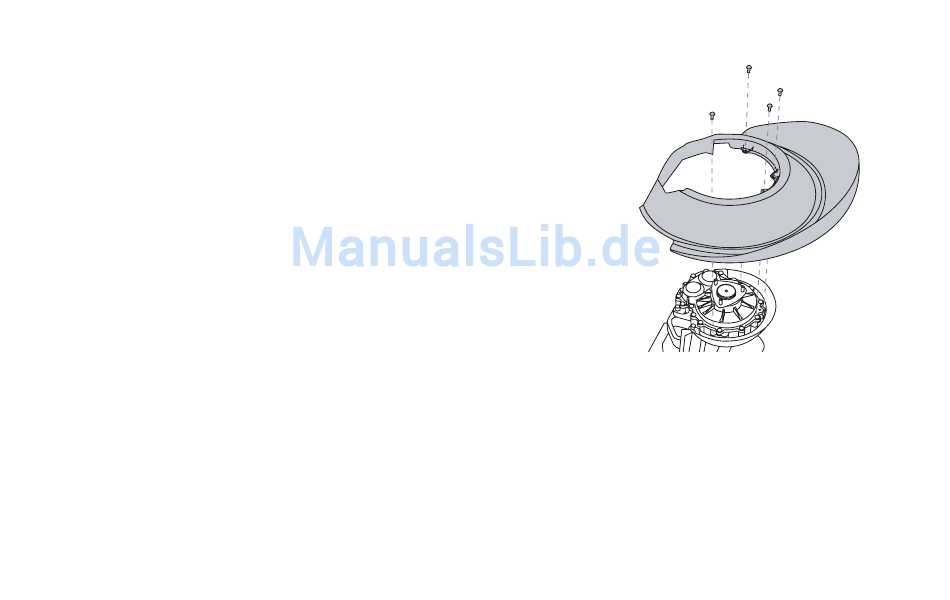

Abbildung 70: Ausbau/Einbau der Kotflügel
