DOM EniQ Pro Geräteinformation, Betriebsanleitung Seite 60

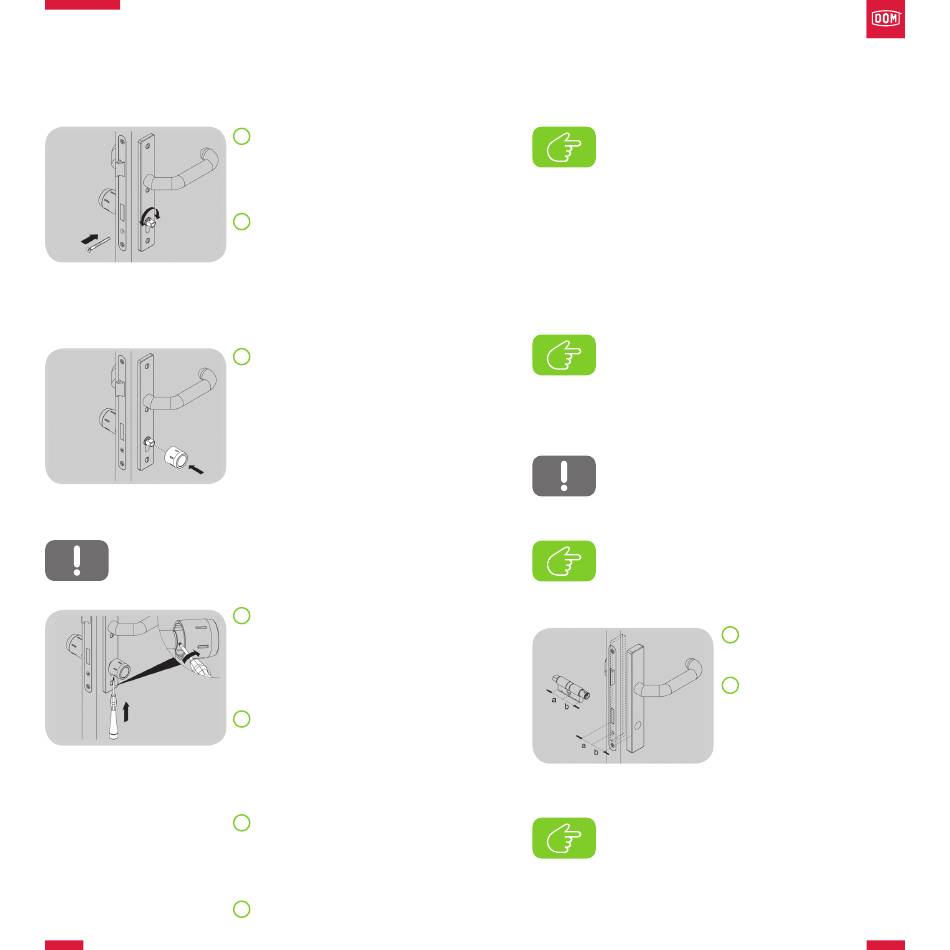

IIllust. 5 : Aligner le panneton
IIllust. 6 : Emboîter le bouton intérieur
Attention ! Ne fixez pas la vis-têtière avec une vis-
seuse sans fil sans limitation de couple au risque
d'endommager le cylindre Pro.
IIllust. 7 : Fixer le bouton intérieur
118
Tourner dans la face intéri-
7
eure afin de détecter la po-
sition correcte du panneton
et d'aligner le cylindre Pro.
Fixer le cylindre Pro avec
8
la vis-têtière aussitôt que la
position correcte a été dé-
tectée. Ne resserrez pas en-
core complètement la
vis-têtière.
Bien emboîter le bouton in-
9
térieur jusqu'à la butée.
Éventuellement, tourner le
10
bouton intérieur avec l'arb-
re afin que le tournevis puis-
se bien atteindre la goupille
filetée.
Serrez la goupille filetée M3
11
(Torx T6) à la main dans le
sens des aiguilles d'une
montre avec un tournevis
(environ quatre rotations).
Vérifiez si on peut facile-
12
ment tourner les deux bou-
tons sans qu'ils ne se frot-
tent à la ferrure.
Fixer la vis-têtière.
13
Remarque ! Conservez l'emballage d'origine afin de
pouvoir stocker le cylindre Pro protégé à tout
moment.
„CYLINDRE PRO AVEC DISPOSITIF À
PROTECTION ANTI-TIRAGE DU RO-
TOR, UNE ENTRÉE
Remarque ! Veuillez prendre en compte qu'un cylin-
dre avec extension à protection anti-tirage du rotor
doit toujours introduit de l'intérieur vers l'extérieur
de l'ouverture du cylindre. Le côté équipé de l'ex-
tension à protection anti-tirage du rotor doit tou-
jours être vers l'extérieur.
Généralement, vous devriez toujours d'abord
assembler le dispositif électronique du bouton afin
d'éviter de l'endommager, avant de brancher la
batterie.
Remarque ! L'illustration suivante vous décrit l'as-
semblage des ferrures de protection ou des rosettes
avec trou rond, desquels on retire en principe la
garniture avant l'assemblage.
Illust. 8 : Mesurer l'épaisseur
Remarque ! Idéalement, la porte avec la ferrure est
un peu plus mince que le corps du cylindre Pro.
afin que les boutons ne se frottent pas à la ferrure et
soient faciles à tourner.
Mesurer l'épaisseur de la
1
porte la ferrure.
S'assurer que la longueur
2
de base du cylindre est
adaptée à l'épaisseur mes-
urée : veuillez prendre en
compte la répartition (a)
pour l'intérieur et (b) pour le
côté extérieur.
119
