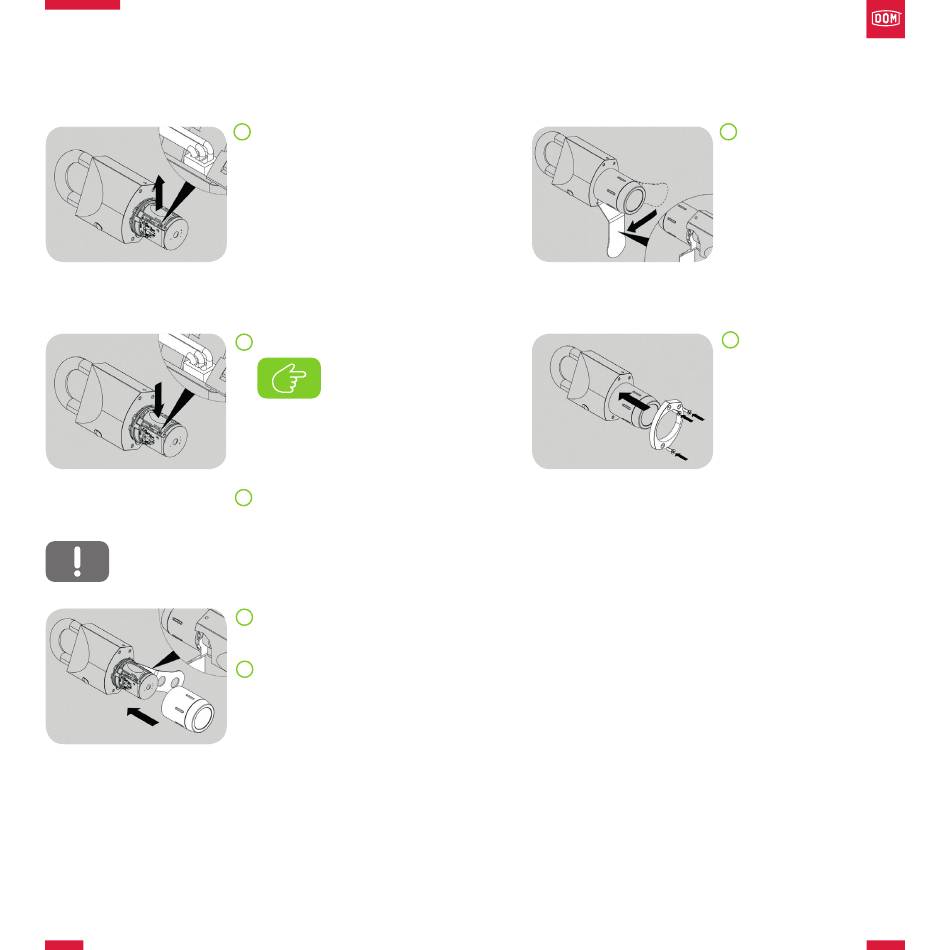

Abb. 44: Batteriepack entnehmen
Abb. 45: Batteriepack einsetzen
Achtung! Batteriekabel nicht beschädigen, wenn
Sie den Knauf montieren.
Abb. 46: Knauf montieren
48
Batteriestecker aus der Bat-
3
teriebuchse ziehen und al-
tes Batteriepack entfernen.
Neues Batteriepack einsetzen.
4
Hinweis! Der Batterie-ste-
cker ist durch eine Füh-
rungsnase
verdrehsicher
ausgeführt.
Batteriestecker in die Batte-
5
riebuchse stecken.
Knaufwerkzeug an dem Ba-
6
jonettverschluss ansetzen.
Knaufhülse passgenau über
7
den Elektronikträger schie-
ben: Die Knaufhülse kann
nur in einer Position aufge-
schoben werden. Die bei-
den Mitnahmenocken am
Elektronikträger sind unter-
schiedlich breit ausgelegt.
Abb. 47: Bajonettverschluss verriegeln
Abb. 48: Schutzkappe montieren
Bajonettverschluss
mit
8
Knaufwerkzeug verriegeln.
Schutzkappe aufsetzen und
9
Torx-Schrauben (Torx T10)
handfest anziehen.
