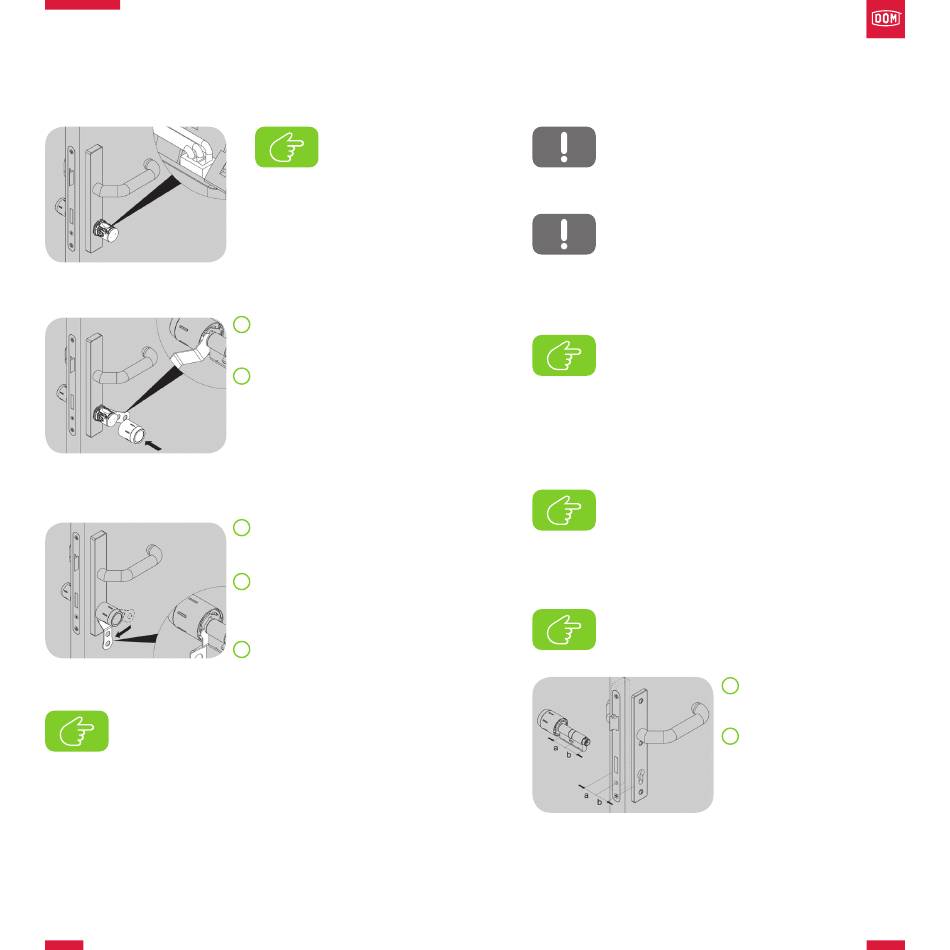

Abb. 14: Batterie anschließen
Abb. 15: Knaufhülse aufschieben
Abb. 16: Bajonettverschluss verriegeln
Hinweis! Bewahren Sie die Originalverpackung auf,
damit Sie den Zylinder jederzeit geschützt lagern
können.
22
Hinweis! Der Batteriestecker
ist durch eine Führungsnase
verdrehsicher ausgeführt.
Batteriestecker in die Batte-
riebuchse stecken.
Knaufwerkzeug an dem Ba-
12
jonettverschluss ansetzen.
Knaufhülse passgenau über
13
den Elektronikträger schie-
ben: Die Knaufhülse kann
nur in einer Position aufge-
schoben werden. Die bei-
den Mitnahmenocken am
Elektronikträger sind unter-
schiedlich breit ausgelegt.
Bajonettverschluss
mit
14
Knaufwerkzeug verriegeln.
Prüfen, ob sich beide Knäufe
15
frei drehen lassen, ohne dass
sie am Beschlag schleifen.
Stulpschraube festziehen.
16
PRO ZYLINDER BEIDSEITIG
LESEND
Achtung! Generell sollten Sie immer erst die Knauf-
elektronik montieren und dann die Batterie an-
schließen, um Schäden an der Elektronik zu ver-
meiden.
Achtung! Vermeiden Sie vor (De-)Montage elektro-
nischer Bauteile elektrostatische Aufladungen bzw.
berühren Sie vorher einen leitenden, geerdeten Ge-
genstand (z. B. eine Wasserleitung, Heizung), um
sich elektrostatisch zu entladen. Berühren Sie Elek-
tronik-Bauteile niemals mit den Fingern.
Hinweis! Der Pro Zylinder beidseitig lesend verfügt
auf beiden Seiten über die gleichen elektronischen
und mechanischen Sicherheitsmechanismen (u. a.
beidseitiger Bohrschutz). Es gibt keine Unterschie-
de zwischen Innen- und Außenseite. Bei Längenun-
terschieden zwischen Außen- (a) und Innenseite (b)
berücksichtigen Sie die Einbaurichtung entspre-
chend Ihrer Einbausituation.
Hinweis! Idealerweise ist die Tür mit Beschlag
etwas dünner, als der Zylinderkörper des Pro
Zylinder. So dass die Knäufe nicht am Beschlag
schleifen und leichtgängig sind. Der Zylinder darf
bei sicherheitsrelevanten Türen maximal 3 mm aus
dem Beschlag herausragen.
Hinweis! Montieren und programmieren Sie den
Pro Zylinder stets bei geöffneter Tür, damit Sie
sich nicht aussperren.
Abb. 17: Dicke messen
Dicke der Tür mit Beschlag
1
messen.
Sicherstellen,
dass
die
2
Grundlänge des Pro Zylin-
ders auf die gemessene Dicke
abgestimmt ist: Beachten Sie
die Aufteilung in Außen- (a)
und Innenseite (b).
23
