GEZE Slimdrive EMD Anschlussplan Seite 5

3 Sicherheitssensor Schließen und Öffnen
•
Bei 2-flg. Anlagen die Sicherheitssensoren des Gangflügels mit der Gangflügelsteuerung, die des Standflügels mit
der Standflügelsteuerung verbinden.
•
Sensor zur Überwachung des Schließens auf dem Türblatt, Bandgegenseite, montieren.
•
Bei Aktivierung des SIS während des Schließens reversiert die Tür und öffnet wieder.
•
Sensor zur Überwachung des Öffnens auf dem Türblatt, Bandseite, montieren.
•
Bei Aktivierung des SIO während des Öffnens stoppt die Tür.
•
Bei Detektion ist der Ausgang des Sensors offen (am Eingang SIS bzw. SIO liegt GND).
•
Funktion und korrekte Einstellung der Sensoren bei Inbetriebnahme und Service prüfen.
Sicherheitssensor AIR16 S
•
AIR16 S Mastermodul, Mat. Nr. 118846
•
AIR16 S Erweiterungskit (Slavemodul mit Zubehör), Mat. Nr. 118845
•
testbar nach DIN18650
•
Montageanleitung beachten, Mat. Nr. 118858.
•
Zur Einstellung des Erfassungsfelds Prüfkörper verwenden, Mat. Nr. 120190
•
Mastermodul immer in Bandnähe montieren, Verbindung mit Antriebssteuerung erfolgt am Mastermodul.
•
Max. 7 Stück Slavemodule an ein Mastermodul anschließen.
•
Am letzten Slavemodul bzw. am Mastermodul (falls keine Slavemodule angeschlossen sind) die
Konfigurationsbrücke auftrennen.
• Parameter tE auf 01 stellen.

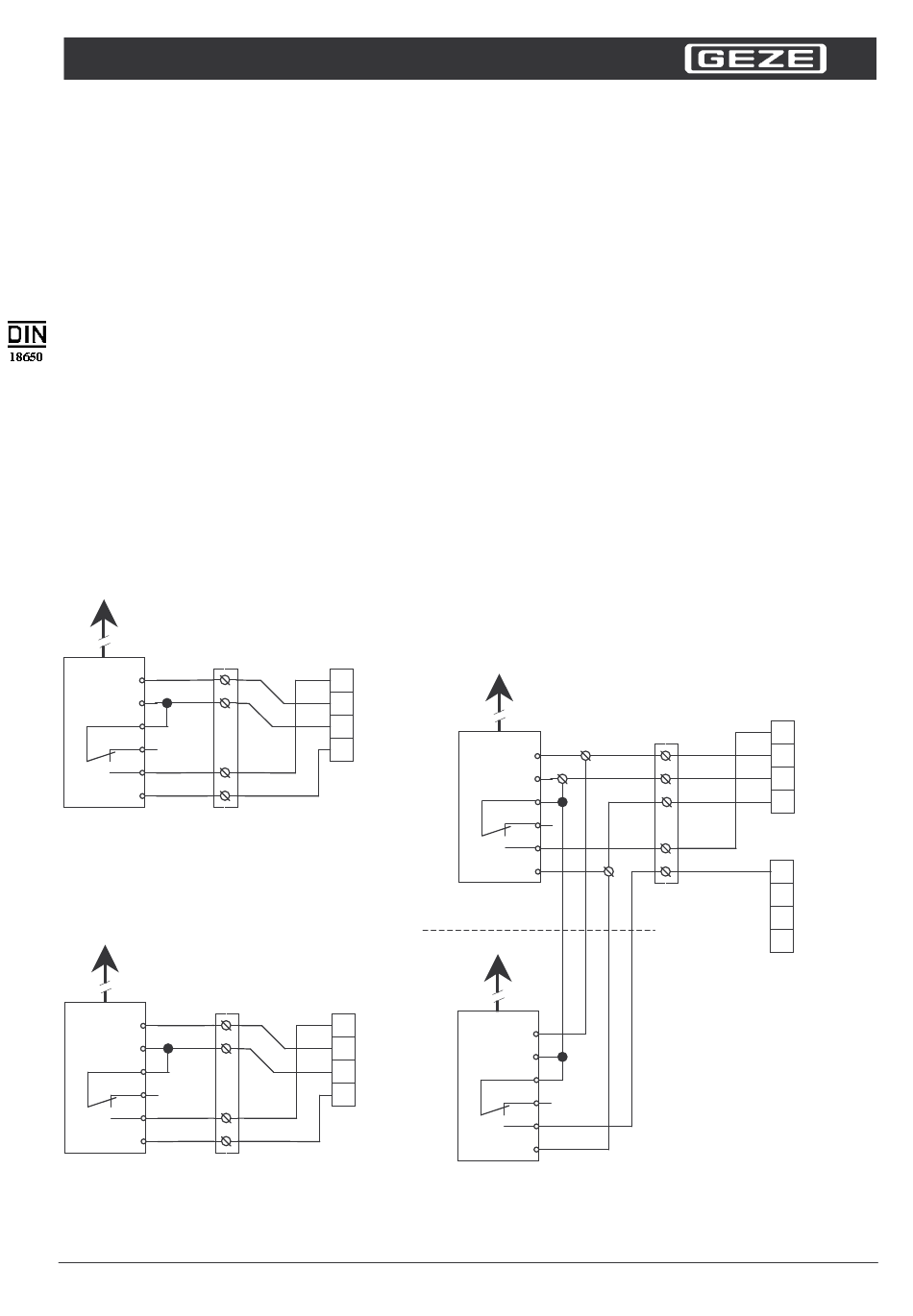

Überwachung des Öffnens
•
Parameter So auf 01 stellen.
AIR16 S Slave
Türübergangskabel
- 1
60mA
+ 2
3
4
5
6
Test
AIR16 S Master
Bandseite
Überwachung des Schließens
•
Mit Parameter SI die gewünschte Funktion
einstellen.
AIR16 S Slave
Türübergangskabel
- 1
60mA
+ 2
3
4
5
6
Test
AIR16 S Master
Bandseite
Mat.-Nr. 107579 Änd.-St. 02
Überwachung des Öffnens und Schließens
•
Mit Parameter SI die gewünschte Funktion des SIS
einstellen.
•
Parameter So auf 01 stellen.
1)
•
SIO
13
SIO
1
GND
2 24V
10 TST
60mA
Test
AIR16 S Master
Bandseite
AIR16 S Slave
SIS
11 SIS
60mA
1 GND
2 24V
10 TST
Test
AIR16 S Master
Bandgegenseite
Anschlussplan DCU2, DCU2-F, DCU2-I
Lüsterklemme
AIR16 S Slave
Türübergangskabel
1)
- 1
1)
+ 2
3
4
5
6
1)
- 1
+ 2
3
4
5
6
SIO
13 SIO
1 GND
2 24V
10 TST
SIS
11 SIS
1 GND
2 24V
10 TST
