8022329/0000/2018-05-09
SICK AG
Erwin-Sick-Straße 1
D-79183 Waldkirch
www.sick.com
OL1

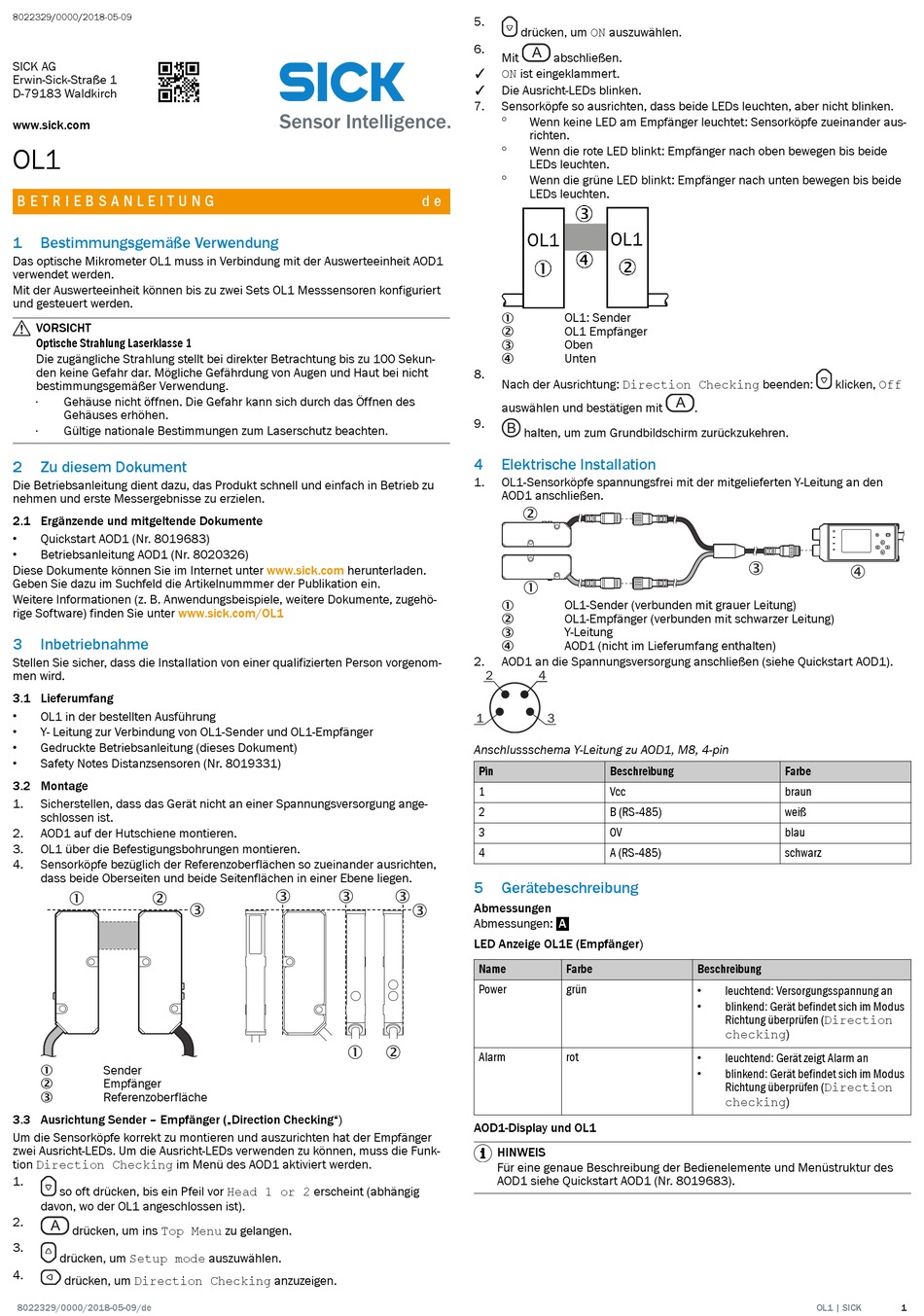

B E T R I E B S A N L E I T U N G
1
Bestimmungsgemäße Verwendung
Das optische Mikrometer OL1 muss in Verbindung mit der Auswerteeinheit AOD1
verwendet werden.
Mit der Auswerteeinheit können bis zu zwei Sets OL1 Messsensoren konfiguriert
und gesteuert werden.
VORSICHT
Optische Strahlung Laserklasse 1
Die zugängliche Strahlung stellt bei direkter Betrachtung bis zu 100 Sekun‐
den keine Gefahr dar. Mögliche Gefährdung von Augen und Haut bei nicht
bestimmungsgemäßer Verwendung.
Gehäuse nicht öffnen. Die Gefahr kann sich durch das Öffnen des
Gehäuses erhöhen.
Gültige nationale Bestimmungen zum Laserschutz beachten.
2
Zu diesem Dokument
Die Betriebsanleitung dient dazu, das Produkt schnell und einfach in Betrieb zu
nehmen und erste Messergebnisse zu erzielen.
2.1 Ergänzende und mitgeltende Dokumente
Quickstart AOD1 (Nr. 8019683)
Betriebsanleitung AOD1 (Nr. 8020326)
Diese Dokumente können Sie im Internet unter
Geben Sie dazu im Suchfeld die Artikelnummmer der Publikation ein.
Weitere Informationen (z. B. Anwendungsbeispiele, weitere Dokumente, zugehö‐
rige Software) finden Sie unter
www.sick.com/OL1
3
Inbetriebnahme
Stellen Sie sicher, dass die Installation von einer qualifizierten Person vorgenom‐
men wird.
3.1 Lieferumfang
OL1 in der bestellten Ausführung
Y- Leitung zur Verbindung von OL1-Sender und OL1-Empfänger
Gedruckte Betriebsanleitung (dieses Dokument)
Safety Notes Distanzsensoren (Nr. 8019331)
3.2 Montage
1.
Sicherstellen, dass das Gerät nicht an einer Spannungsversorgung ange‐
schlossen ist.
2.
AOD1 auf der Hutschiene montieren.
3.
OL1 über die Befestigungsbohrungen montieren.
4.
Sensorköpfe bezüglich der Referenzoberflächen so zueinander ausrichten,
dass beide Oberseiten und beide Seitenflächen in einer Ebene liegen.
2
1
Sender
1
Empfänger
2
Referenzoberfläche
3
3.3 Ausrichtung Sender – Empfänger („Direction Checking")
Um die Sensorköpfe korrekt zu montieren und auszurichten hat der Empfänger
zwei Ausricht-LEDs. Um die Ausricht-LEDs verwenden zu können, muss die Funk‐
tion Direction Checking im Menü des AOD1 aktiviert werden.
1.
so oft drücken, bis ein Pfeil vor Head 1 or 2 erscheint (abhängig
davon, wo der OL1 angeschlossen ist).
2.
A
drücken, um ins Top Menu zu gelangen.
3.
drücken, um Setup mode auszuwählen.
4.
drücken, um Direction Checking anzuzeigen.
8022329/0000/2018-05-09/de
www.sick.com
herunterladen.
3
3
3
1
5.
drücken, um ON auszuwählen.
6.
A
Mit
abschließen.
ON ist eingeklammert.
Die Ausricht-LEDs blinken.
7.
Sensorköpfe so ausrichten, dass beide LEDs leuchten, aber nicht blinken.
°
Wenn keine LED am Empfänger leuchtet: Sensorköpfe zueinander aus‐
richten.
°
Wenn die rote LED blinkt: Empfänger nach oben bewegen bis beide
LEDs leuchten.
°
Wenn die grüne LED blinkt: Empfänger nach unten bewegen bis beide
LEDs leuchten.
d e
1
2
3
4
8.
Nach der Ausrichtung: Direction Checking beenden:
auswählen und bestätigen mit
9.
B
halten, um zum Grundbildschirm zurückzukehren.
4
Elektrische Installation
1.
OL1-Sensorköpfe spannungsfrei mit der mitgelieferten Y-Leitung an den
AOD1 anschließen.
2
1
1
2
3
4
2.
AOD1 an die Spannungsversorgung anschließen (siehe Quickstart AOD1).
2
4
1
3
Anschlussschema Y-Leitung zu AOD1, M8, 4-pin
Pin
1
2
3
4
5
Gerätebeschreibung
3
Abmessungen
3
Abmessungen:
A
LED Anzeige OL1E (Empfänger)
Name
Power
2
Alarm
AOD1-Display und OL1
HINWEIS
Für eine genaue Beschreibung der Bedienelemente und Menüstruktur des
AOD1 siehe Quickstart AOD1 (Nr. 8019683).
OL1: Sender
OL1 Empfänger
Oben
Unten
A
.
OL1-Sender (verbunden mit grauer Leitung)
OL1-Empfänger (verbunden mit schwarzer Leitung)
Y-Leitung
AOD1 (nicht im Lieferumfang enthalten)
Beschreibung
Vcc
B (RS-485)
0V
A (RS-485)
Farbe
Beschreibung
grün
leuchtend: Versorgungsspannung an
blinkend: Gerät befindet sich im Modus
Richtung überprüfen (Direction
checking)
rot
leuchtend: Gerät zeigt Alarm an
blinkend: Gerät befindet sich im Modus
Richtung überprüfen (Direction
checking)
klicken, Off
3
4
Farbe
braun
weiß
blau
schwarz
OL1 | SICK
1
