3.6

LAN-Schnittstelle

Bauseitig muss ein CAT5-Kabel mit RJ45-Stecker bereit gestellt werden.

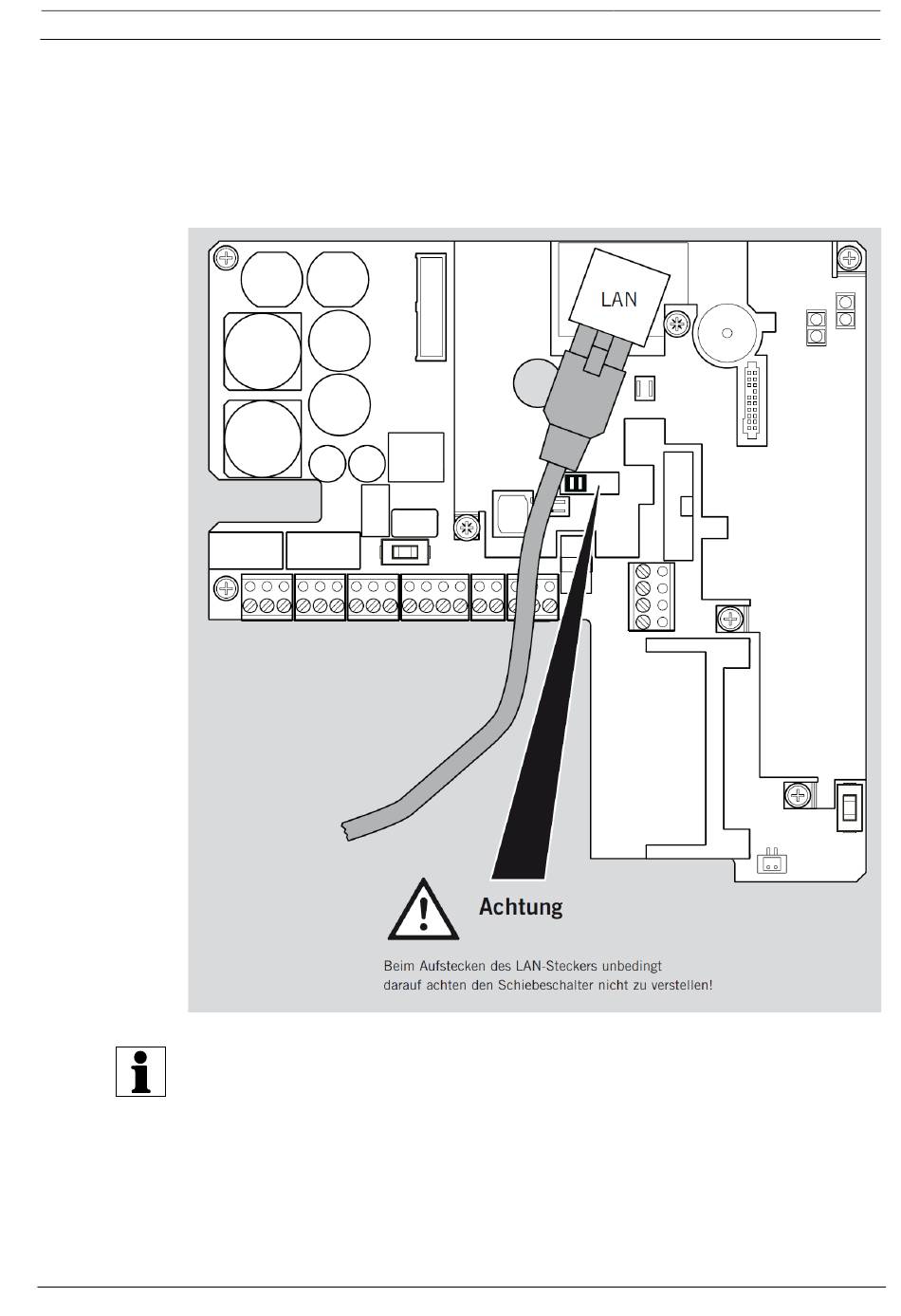

Die LAN-Schnittstelle befindet sich auf der TP4-Basiskarte.
Die LAN-Schnittstelle entspricht dem Ethernetstandard IEEE 802.3u .
Hinweis:
Dem Beipack des Geräts liegt ein Ferritklappkern bei, der nach der Montage des Geräts und
dem Anschluss der LAN-Verbindung auf das LAN-Anschlusskabel direkt unterhalb der
Basiskarte TP4 gesetzt werden muss.
