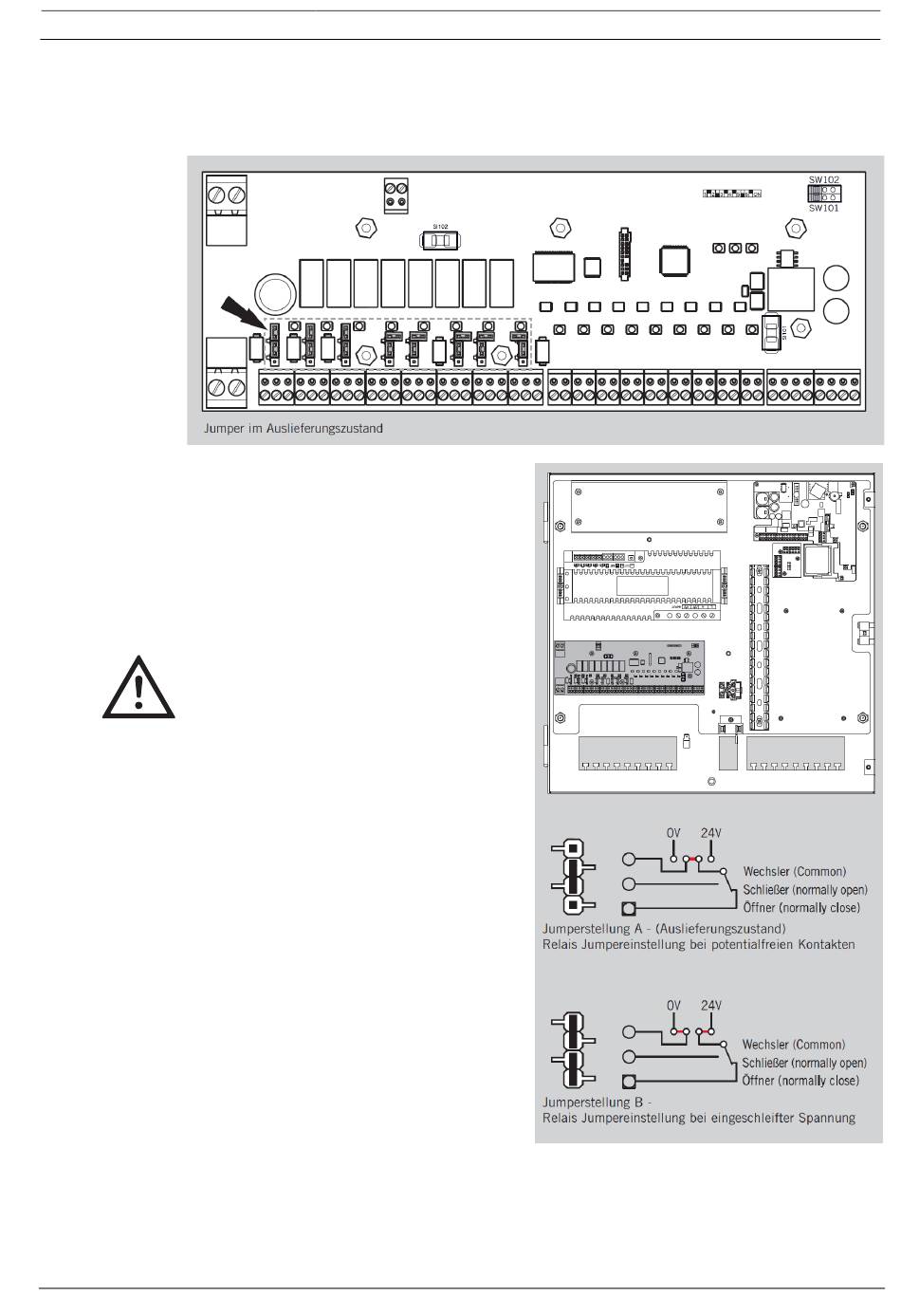

Potentialbelegung der Relaiskontakte
Das I/O-Modul besitzt 8 Relais. Jedes Relais
hat vor der Ausgangsklemme eine 4-polige
Stiftleiste. Die Relaiskontakte können mit 2
Jumpern unabhängig voneinander potential-
frei beschaltet werden (Jumperstellung A)
oder mit einer Hilfsspannung (interne Versor-
gung) belegt werden (Jumperstellung B).
Achtung:
Im Hinblick auf eine 30-minütige Notstrom-
versorgung der gesamten Zutrittskontroll-
anlage ist darauf zu achten, dass maximal 8
Low-Power-Türöffner mit jeweils 150 mA
Stromaufnahme angeschlossen werden
dürfen.
Maximaler Strom pro Relaiskontakt: 1 A
Jeder Relaiskontakt ist mit einer sich selbst
rückstellenden Thermosicherung ausge-
stattet. Induktive Lasten müssen bei Gleich-
spannungsversorgung mit Freilaufdioden
versehen werden.
Bei Wechselstromansteuerung muss die
Freilaufdiode durch ein RC-Glied oder eine
Transzorbdiode zur Störunterdrückung
ersetzt werden.
