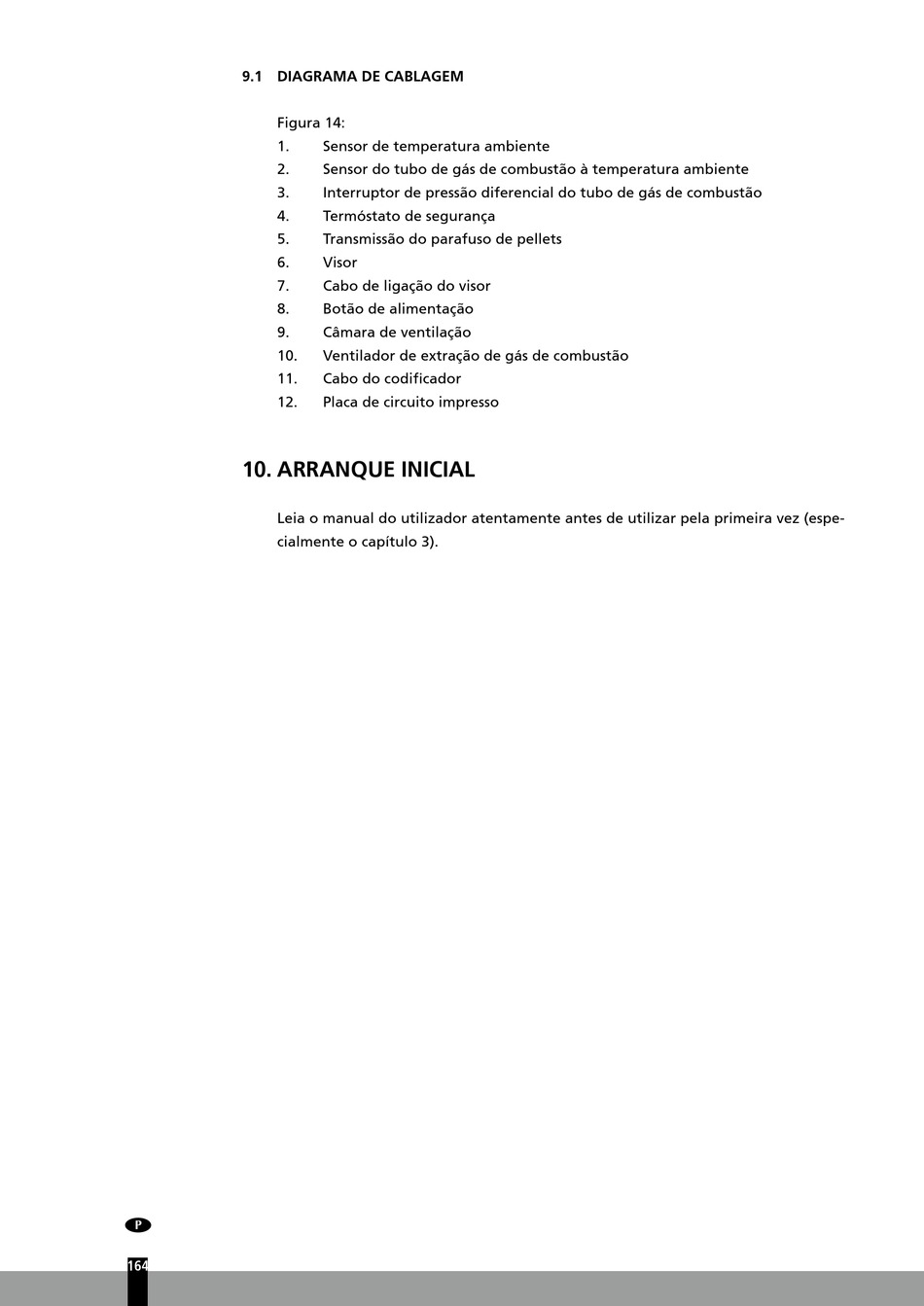

9.1 DIAGRAMA DE CABLAGEM
Figura 14:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.

10. ARRANQUE INICIAL

Leia o manual do utilizador atentamente antes de utilizar pela primeira vez (espe-
cialmente o capítulo 3).
9
164
Sensor de temperatura ambiente
Sensor do tubo de gás de combustão à temperatura ambiente
Interruptor de pressão diferencial do tubo de gás de combustão
Termóstato de segurança
Transmissão do parafuso de pellets
Visor
Cabo de ligação do visor
Botão de alimentação
Câmara de ventilação
Ventilador de extração de gás de combustão
Cabo do codificador
Placa de circuito impresso
