Si le module est raccordé en terminaison de faisceau, les extrémités des
câbles plats devront être protégées par une gaine thermorétractable
(no de commande E70113).
Couvrir les prises non utilisées avec les bouchons fournis afin de
garantir la protection IP67.
Si nécessaire vous pouvez mettre le module à la terre par les ressorts
intégrés aux trous de montage (1*).

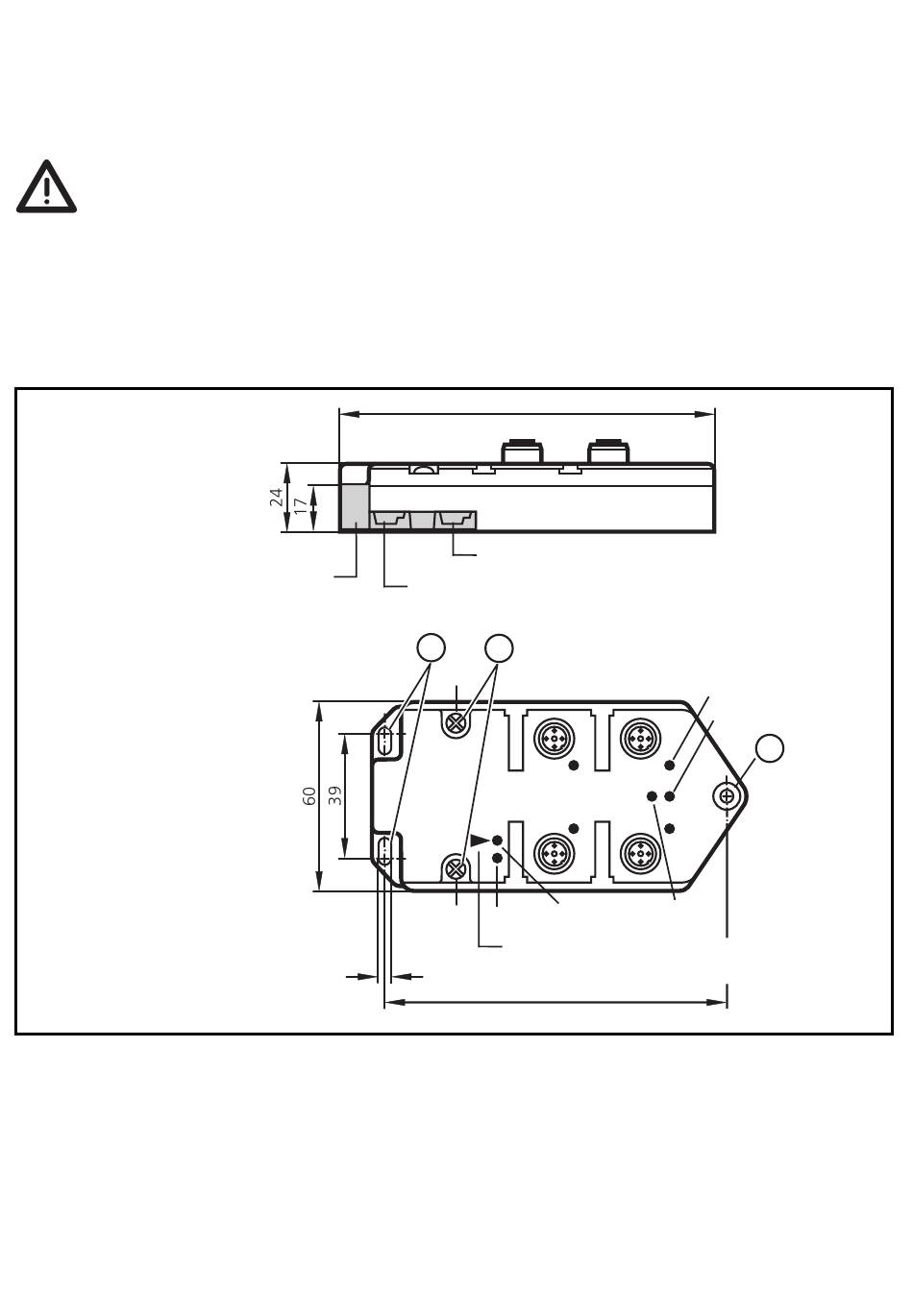

AC2417
partie inférieure avec guide
profilé pour câble plat
1* ressorts de mise
à la terre
10
118
AS-i
alimentation externe
1 2
1*
LED 4
1*
fixation cordon
4,5
d'adressage infrarouge
LEDs 1
LED 2 AS-i
LED AUX
LED 3
107
3
