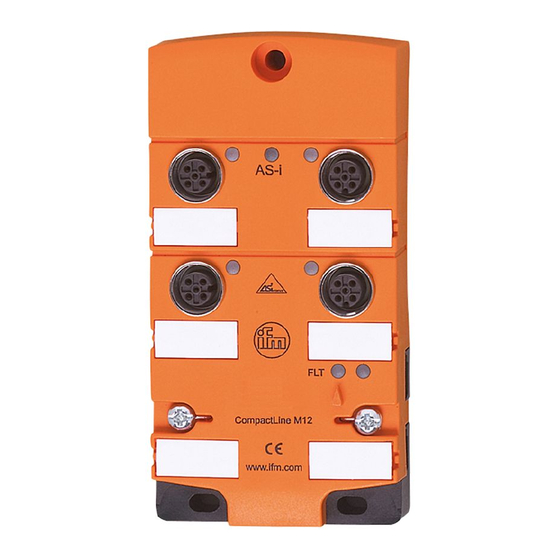

- Seite 1 Bedienungsanleitung AS-i CompactLine Modul AC2410 AC2411 AC2412 AC2417 AC2451 AC2452...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 5�1 Externe Schutzbeschaltung bei induktiven Lasten ����������������������������������������6 6 Adressieren ����������������������������������������������������������������������������������������������������������6 6�1 Adressieren mit dem Adressiergerät AC1154 ������������������������������������������������6 6�2 Infrarot-Adressierung �������������������������������������������������������������������������������������6 7 Pinbelegung / Datenbits���������������������������������������������������������������������������������������7 8 Bedien- und Anzeigeelemente ���������������������������������������������������������������������������10 9 Wartung, Instandsetzung und Entsorgung ��������������������������������������������������������... -
Seite 3: Vorbemerkung
1 Vorbemerkung ► Handlungsanweisung > Reaktion, Ergebnis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung� Verge- wissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�... -
Seite 4: Montage
► Unterteil auf der Montagefläche mit Montageschrauben und Unterlegscheiben Größe M4 (1) befestigen� Anzugsdrehmoment 1,8 Nm� ► Gelbes AS-i Flachkabel sorgfältig in die Profilnut einlegen (AC2410, AC2451)� ► Schwarzes AS-i Flachkabel für externe Spannungsversorgung sorgfältig in die Profilnut einlegen (AC2411, AC2412, AC2417, AC2452)�... - Seite 5 ye (AS-i) bk (AUX) 1: Montageschrauben und Unterlegscheiben Größe M4 (nicht im Lieferumfang enthalten)� Anzugsdrehmoment 1,8 Nm� 2: Mitgelieferte Schrauben Größe M3,5� Anzugsdrehmoment 1,2���1,4 Nm� 3: Montageschraube und Unterlegscheibe Größe M4���M5 (nicht im Lieferumfang enthal- ten)� Anzugsdrehmoment max� 1,8 Nm� 4: M12-Stecker�...
-
Seite 6: Elektrischer Anschluss
Das Ein- und Ausschaltvermögen ist für die Ansteuerung von Elektromagneten bis 20 W (IEC 60947-5-2, Gebrauchskategorie DC-13) ausgelegt� Empfehlung: Bei induktiven Lasten Freilaufdiode an der Last verwenden� Die ifm electronic bietet Ventildosen mit integrierter Freilaufdiode an� 6 Adressieren ► Freie Adresse zwischen 1 und 31 vergeben�... -
Seite 7: Pinbelegung / Datenbits
2+4: Dateneingang 3: Sensorversorgung - 5: Funktionserde Ausgänge 3: externe Spannung AUX - 4: Schaltausgang 5: Funktionserde (FE) 1,2: nicht belegt (n�c�) AC2410 4 Eingänge AS-i Profil S-0�0�E / erweiterter Adressmodus: nein Datenbit Eingang Buchse AC2451 4 Eingänge AS-i Profil S-0�0�E / erweiterter Adressmodus: nein / Metallteile: V4A... - Seite 8 AC2411 2 Eingänge / 2 Ausgänge AS-i Profil S-3�0�E / erweiterter Adressmodus: nein Datenbit Eingang Buchse Ausgang Buchse AC2417 4 Ausgänge AS-i Profil S-8�0�F / erweiterter Adressmodus: nein Datenbit Ausgang Buchse AC2412 4 Eingänge / 4 Ausgänge AS-i Profil S-7�0�E / erweiterter Adressmodus: nein Datenbit Eingang Buchse...
- Seite 9 AC2452 4 Eingänge / 4 Ausgänge AS-i Profil S-7�0�E / erweiterter Adressmodus: nein / Metallteile: V4A Datenbit Eingang Buchse Ausgang Buchse...
-
Seite 10: Bedien- Und Anzeigeelemente
8 Bedien- und Anzeigeelemente 1: LED AS-i 2: LED AUX (AC2411, AC2412, AC2417, AC2452) 3: LED IN / OUT 4: LED FAULT 5: LED IR-Adressierung... -
Seite 11: Wartung, Instandsetzung Und Entsorgung
LED AS-i grün leuchtet: AS-i Spannungsversorgung o�k� LED AUX grün leuchtet: AUX Spannungsversorgung o�k� (AC2411, AC2412, AC2417, AC2452) LED IN / OUT gelb leuchtet: Eingang, Ausgang geschaltet LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am "normalen" Datenverkehr teil, z� B� Slaveadresse 0 LED FAULT rot blinkt: Peripheriefehler, z�... -
Seite 12: Maßzeichnung
11 Maßzeichnung AC2410, AC2411, AC2417, AC2451 M12x1 28,5... - Seite 13 AC2412, AC2452 M12x1 28,5...
