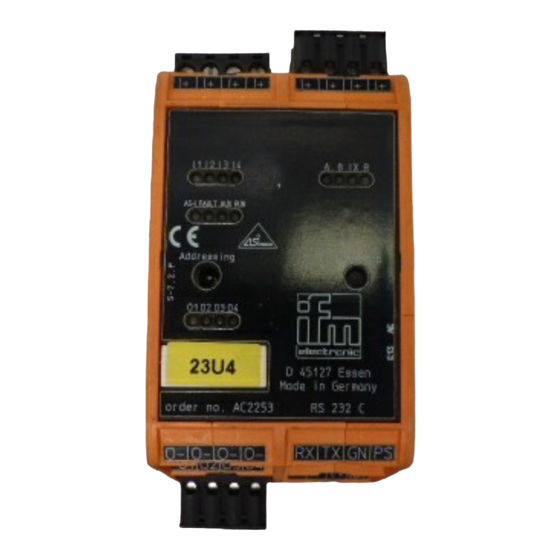

- Seite 1 Montageanleitung Installation instructions Notice de montage SmartLogic AC2253...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • AS-i-Profil S-7.2.F • 4 digitale Ein-und 4 Ausgänge, zusätzlich 4 schnelle Eingänge, z. B zum Anschluß von inkrementalen Drehgebern • integrierter Mikroprozessor zur schnellen Signalvorverarbeitung • ein analoger Ausgang sowie eine RS232 Schnittstelle Bedien- und Anzeigeelemente LEDs 1) Adressierstecker 3) RUN/STOP 2) Combiconstecker mit Schraubklemmen (optional) -
Seite 3: Adressieren
Adressieren Vergeben Sie eine freie Adresse zwischen 1 und 31; die Auslieferungs- adresse ist 0. Adressieren mit Adressiergerät AC1143 oder AC1144. Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahtetem Zustand adressiert werden. Zur Adressierung des SmartLogic Moduls muß die Betriebsspan- nung an den Klemmen E+/E- anliegen. -
Seite 4: Anschlußbelegung
Anschlußbelegung I- I- I- I- S I- I- I- I1 I2 I3 I4 A B IX R I+ I+ I+ I+ I+ I+ I+ I+ LEDs 1 LEDs 4 LEDs 2 RUN/STOP LEDs 3 O- O- O- O- RX TX O1 O2 O3 O4 A+ A- E+ E- Anschlußbelegung...
