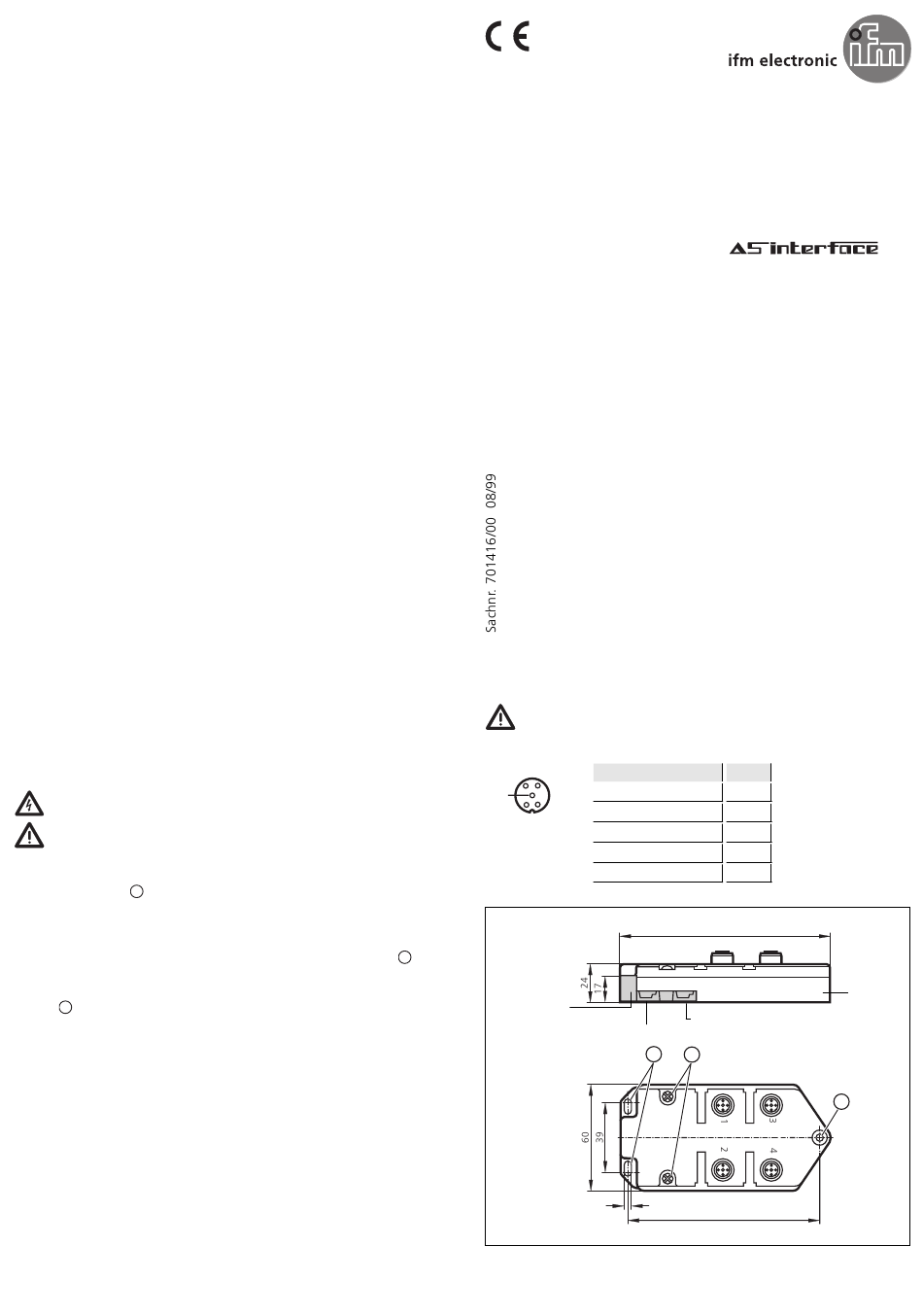

IFM Electronic ASinterface AC2413 Montageanleitung

Bestimmungsgemäße Verwendung
Das passive Compactmodul dient als Verteiler für den Anschluß von
intelligenten Sensoren / Aktuatoren und braucht nicht adressiert zu
werden.
Montage
Schalten Sie während der Montage die Anlage spannungsfrei.
Wählen Sie eine plane Montagefläche. Das Modul muß mit der
gesamten Bodenfläche auf der Montagefläche aufliegen.
1. Befestigen Sie das
(Montagelöcher ; Montageschrauben nicht im Lieferumfang).
1
2. Legen Sie das AS-i-Standardkabel (gelb) und das Kabel für externe
Spannungsversorgung (schwarz) ein. Passen Sie die Kabel richtig in
die Profilnut ein.
3. Setzen Sie das Oberteil auf und ziehen Sie die Schrauben
(Schrauben im Lieferumfang).
4. Schrauben Sie das Oberteil auf der Montagefläche fest (Montage-
loch ; Montageschraube nicht im Lieferumfang).
3
Befindet sich das Modul am Ende des Kabelstrangs, sollten Sie die
Enden der beiden Flachkabel durch Schrumpfschläuche sichern
(Bestell-Nr. E70113).
Externe Schutzbeschaltung bei induktiven Lasten
Das Ein- und Ausschaltvermögen ist ausgelegt für die Ansteuerung von
Elektromagneten bis 20W (IEC 947-5-2, Gebrauchskategorie DC-13).
Bei größeren Lasten muß eine Freilaufdiode verwendet werden.
Hinweis: ifm-Ventildosen sind standardmäßig nicht mit Freilaufdiode
ausgerüstet.
Betrieb / Wartung
Der Betrieb der Module ist wartungsfrei.
Wechseln Sie bei einem Austausch immer Oberteil und Unterteil.
Unterteil auf der Montagefläche
Elektrischer Anschluß
Verschließen Sie nicht benutzte Buchsen mit den beiliegenden
Verschlußkappen, um die Schutzart IP 67 zu gewährleisten.
3 4
5
2 1
fest
2
Unterteil mit
Profilnuten für
Flachkabel
Montageanleitung
Installation Instructions
Notice de Montage
Compactmodul
Compact module
Module compact
AC2413
M12-Buchse PIN
AS-i + 1
2
0V
3
AS-i -
24V 4
PE 5
118
AS-i
ext. 24V DC
1 2
4,5
107
Oberteil
3
