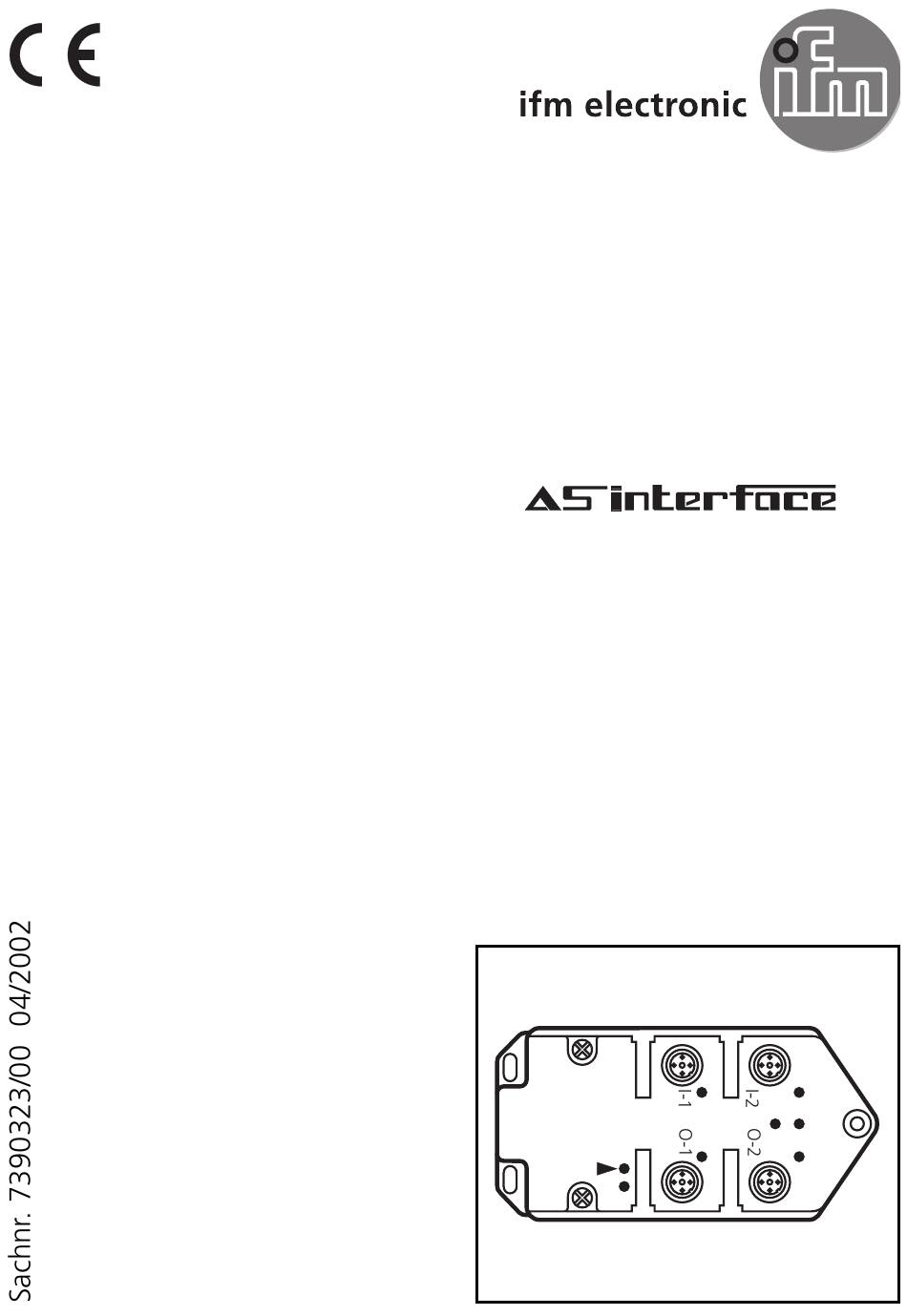

- Seite 1 Montageanleitung Installation Instructions Notice de Montage CompactLine Modul IR CompactLine module IR Module IR CompactLine AC2411 2E/2A AC2412 4E/4A AC2452 4E/4A (V4A)
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • maximale Anzahl von Modulen pro Master: 31 • AS-Interface Version 2.1 • AS-i Profil: S-3.0.E (AC2411); S-7.0.E (AC2412, AC2452)) Adressieren Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0. Adressieren mit den Adressiergeräten AC1143 oder AC1144 Das Modul kann über die Adressieradapter E70123 oder E70211 adressiert werden. -
Seite 3: Pinbelegung Der Ein- Und Ausgänge
Pinbelegung der Ein- und Ausgänge Ausgänge Eingänge M12-Buchse M12-Buchse Externe Spannung - Sensorversorgung L+ Schaltausgang + Sensorversorgung L- Funktionserde Dateneingang Funktionserde Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs: • LED 1 gelb: Eingang /Ausgang geschaltet • LED 2 grün: AS-i Spannungsversorgung o.k. - Seite 4 Montage Schalten Sie während der Montage die Anlage spannungsfrei. Wählen Sie eine plane Montagefläche. Das Modul muß mit der gesamten Bodenfläche auf der Montagefläche aufliegen. 1. Befestigen Unterteil Montagefläche (Montagelöcher ; Montageschrauben nicht im Lieferumfang). 2. Legen Sie das AS-i-Standardkabel (gelb) und das Kabel für externe Spannungsversorgung (schwarz) ein.
- Seite 5 AC2411 AS-i Unterteil mit Profilnuten ext. Spannungsversorgung für Flachkabel 1* Erdungsfedern LEDs 1 LED 2 AS-i LED 4 LED 3 LED AUX Fixierung IR-Adapter AC2412 AC2452 AS-i Unterteil mit Profilnuten ext. Spannungsversorgung für Flachkabel 1* Erdungsfedern LEDs 1 LED 2 AS-i LED AUX LED 4 LED 3...
