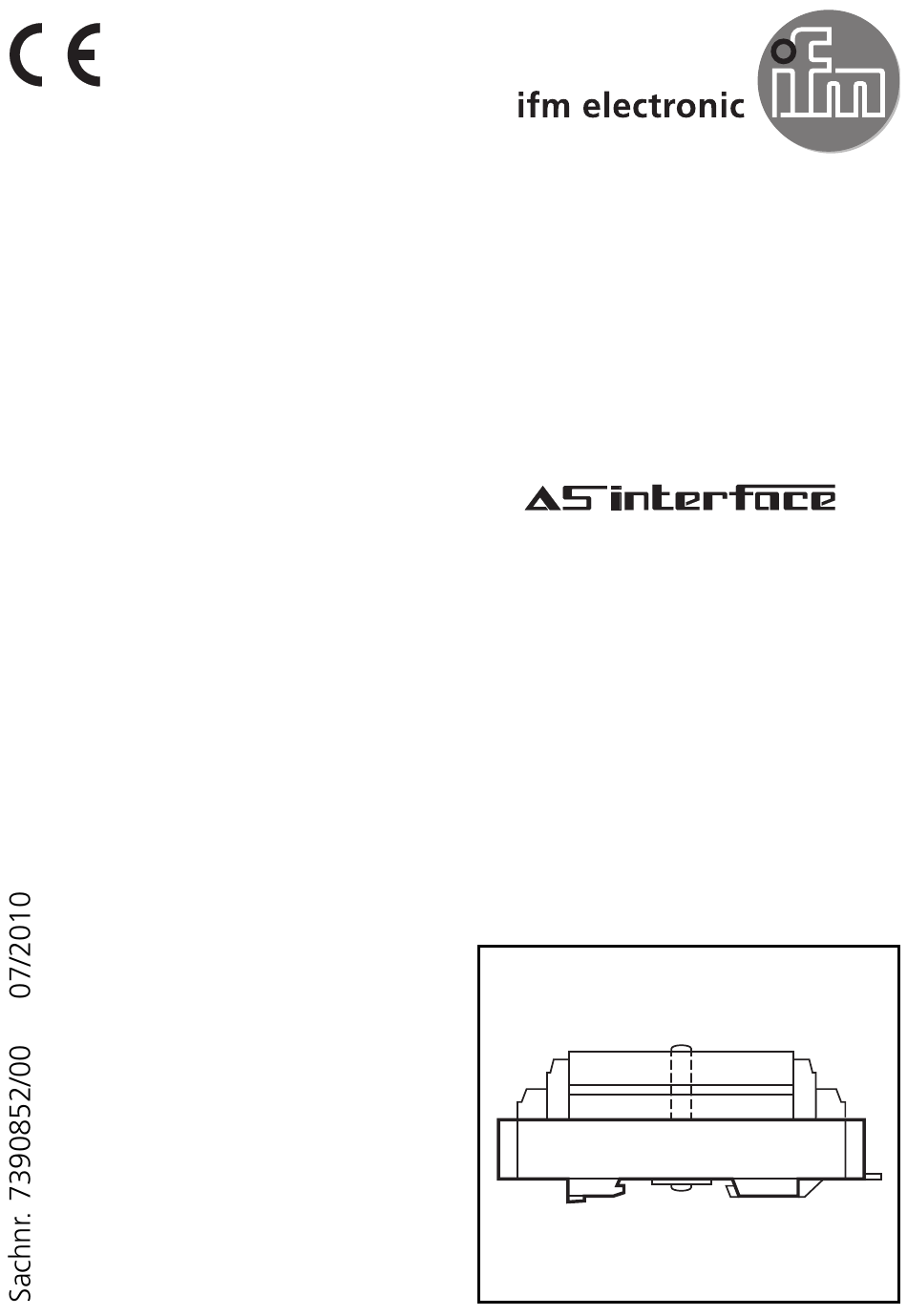

- Seite 1 Montageanleitung Installation Instructions Notice de Montage AS-i Modul AS-i module Module AS-i AC2701 AC2703...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das AS-i-Modul fungiert als Slave im AS-i-Netz (AS-i-Profil: S 7.0). Es verbindet 4 Sensoren (2-Draht-Sensoren oder PNP-3-Draht-Sensoren) und 4 Aktuatoren (PNP-schaltend) mit dem AS-i-Master. • Maximale Anzahl von Modulen pro Master: 31 • Watchdog-Funktion: Ist die Verbindung zum Master für mehr als 40 ms unterbrochen, werden die 4 Ausgänge stromlos geschaltet Montage Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen... - Seite 3 Signaleingänge AC2703 Sensorversorgung (Klemmen I+/I-) über externe Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC (Verbinden Sie die Eingänge nicht mit externem Potential) Ausgänge AC2703 Externe Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC PELV Klemmenbelegung gezogen gesteckt LEDs 1 gelb Adressierstecker* LED 2 grün LEDs 3 gelb...
-
Seite 4: Adressieren
Die Module sind reihenschaltbar. Maximale Gesamtbelastung der Modulkontakte: 2 A; bei höherer Belastung müssen getrennte Kreise gebildet werden. Die Hilfsspannung muß eine sichere Trennung nach PELV besitzen. Adressieren Vergeben Sie eine Adresse zwischen 01 und 31; Auslieferadresse ist 0. A Adressieren mit Adressiergerät Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-, zie- hen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.
