2.1 Anleitung für die Befestigung des Generators
Achtung: Es muss sichergestellt werden, dass um die Haube des Generators herum genügend Platz für das Durchströmen der Kühlungsluft
bleibt; dazu lässt man mindestens 70 mm freien Platz zwischen der Haube und den umgebenden Teilen. Falls die Luftansaugöffnung des Generator
hinter einem Rad des Fahrzeugs liegt, muss verhindert werden, dass bei Regen das Rad Wasser in das Innere des Generators schleudert (z.B.
durch Spritzschutz).
Das Gerät bietet zwei verschiedene Installationsmöglichkeiten: Außenmontage (Art A) und Innenmontage (Art B).
D
Montage nach Art A bietet folgende Vorteile: geringere Größe, schnelleres Installationsverfahren, gute Zugänglichkeit zur ordentlichen und au-
ßerordentlichen Wartung. Montage nach Art B ermöglicht, das Gerät gegen Lärm weiter zu isolieren.

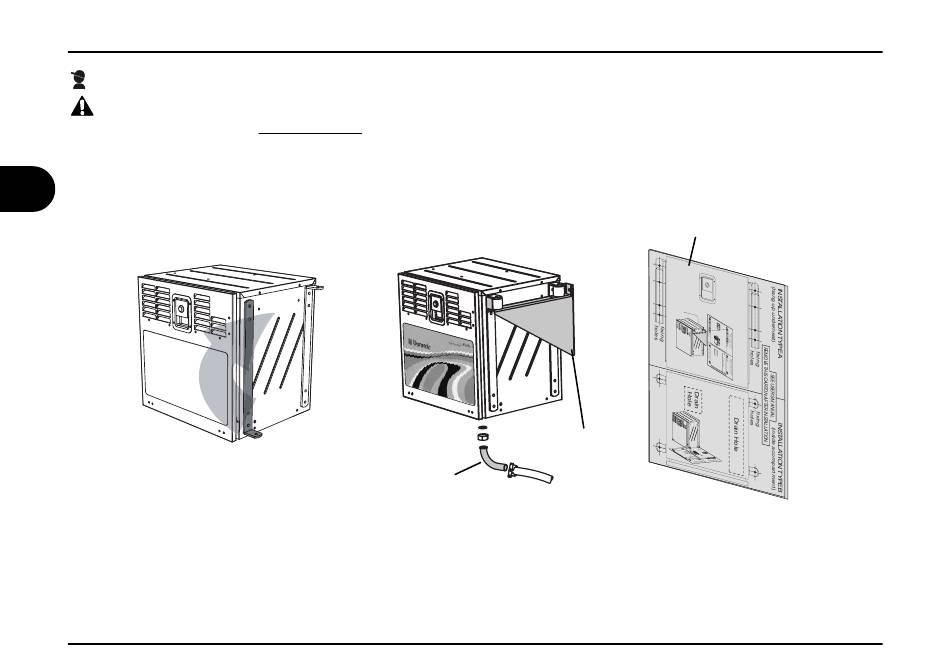

Für die Montage "Art A" (Hängemontage) ist Zubehör AG129 (auf Anforderung bestellbar) zu verwenden. Dabei werden die Auslegerhalterung
(Kode AG129/ST) und den krummen Abflussschlauch (Kode 4205) als Zubehör mitgeliefert – siehe Bild.
Demontieren Sie zunächst die Halterung und montieren Sie sie danach verkehrt herum (wie im Bild angedeutet).
Montieren Sie die Halterung AG129/ST auf festem Mauerwerk. Dabei verwenden Sie das beigefügte Vordruckkarton als Bohrschablone.
Hängen Sie den Generator in die Halterung mit die beigefügte Schwingungsfreie Lagerung zur Befestigung des Geräts.
Montieren Sie den krummen Abflussschlauch und stellen Sie darauf den flexiblen Abflussschlauch mit den beigefügten Dichtungen zur Verbin-
dung mit dem zusätzlichen Auspufftopf.
