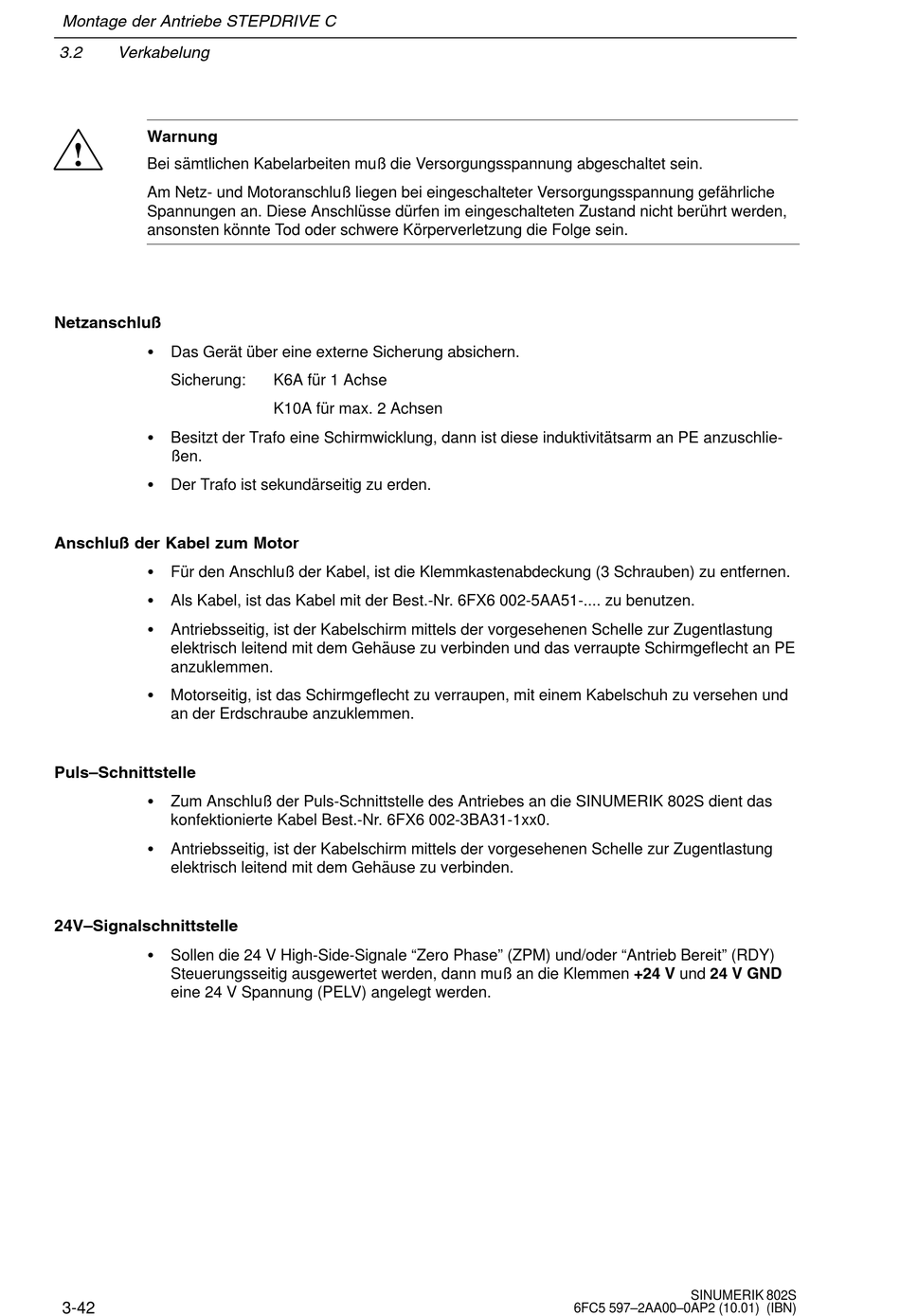

Montage der Antriebe STEPDRIVE C
3.2 Verkabelung
Warnung
!
Bei sämtlichen Kabelarbeiten muß die Versorgungsspannung abgeschaltet sein.
Am Netz- und Motoranschluß liegen bei eingeschalteter Versorgungsspannung gefährliche
Spannungen an. Diese Anschlüsse dürfen im eingeschalteten Zustand nicht berührt werden,
ansonsten könnte Tod oder schwere Körperverletzung die Folge sein.
Netzanschluß
S
Das Gerät über eine externe Sicherung absichern.
Sicherung:
S
Besitzt der Trafo eine Schirmwicklung, dann ist diese induktivitätsarm an PE anzuschlie-
ßen.
S
Der Trafo ist sekundärseitig zu erden.
Anschluß der Kabel zum Motor
S
Für den Anschluß der Kabel, ist die Klemmkastenabdeckung (3 Schrauben) zu entfernen.
S
Als Kabel, ist das Kabel mit der Best.-Nr. 6FX6 002-5AA51-.... zu benutzen.
S
Antriebsseitig, ist der Kabelschirm mittels der vorgesehenen Schelle zur Zugentlastung
elektrisch leitend mit dem Gehäuse zu verbinden und das verraupte Schirmgeflecht an PE
anzuklemmen.
S
Motorseitig, ist das Schirmgeflecht zu verraupen, mit einem Kabelschuh zu versehen und
an der Erdschraube anzuklemmen.
Puls–Schnittstelle
S
Zum Anschluß der Puls-Schnittstelle des Antriebes an die SINUMERIK 802S dient das
konfektionierte Kabel Best.-Nr. 6FX6 002-3BA31-1xx0.
S
Antriebsseitig, ist der Kabelschirm mittels der vorgesehenen Schelle zur Zugentlastung
elektrisch leitend mit dem Gehäuse zu verbinden.
24V–Signalschnittstelle
S
Sollen die 24 V High-Side-Signale "Zero Phase" (ZPM) und/oder "Antrieb Bereit" (RDY)
Steuerungsseitig ausgewertet werden, dann muß an die Klemmen +24 V und 24 V GND
eine 24 V Spannung (PELV) angelegt werden.
3-42
K6A für 1 Achse
K10A für max. 2 Achsen
SINUMERIK 802S
6FC5 597–2AA00–0AP2 (10.01) (IBN)
