Installationshandbuch | DeviceNet-Karte

2 Installation

2.1 Installation der Erweiterungskarte

Vorgehensweise
1. Drücken Sie einen kleinen flachen Schraubendreher in den Schlitz in der Mitte der Abdeckung der Erweiterungsschnittstelle und
lösen Sie die Abdeckung vom Softstarter.
2. Richten Sie die Karte an der Erweiterungsschnittstelle aus.
3. Schieben Sie die Karte vorsichtig in den Führungsschienen ein, bis sie in den Softstarter einrastet.
Beispiel:
1

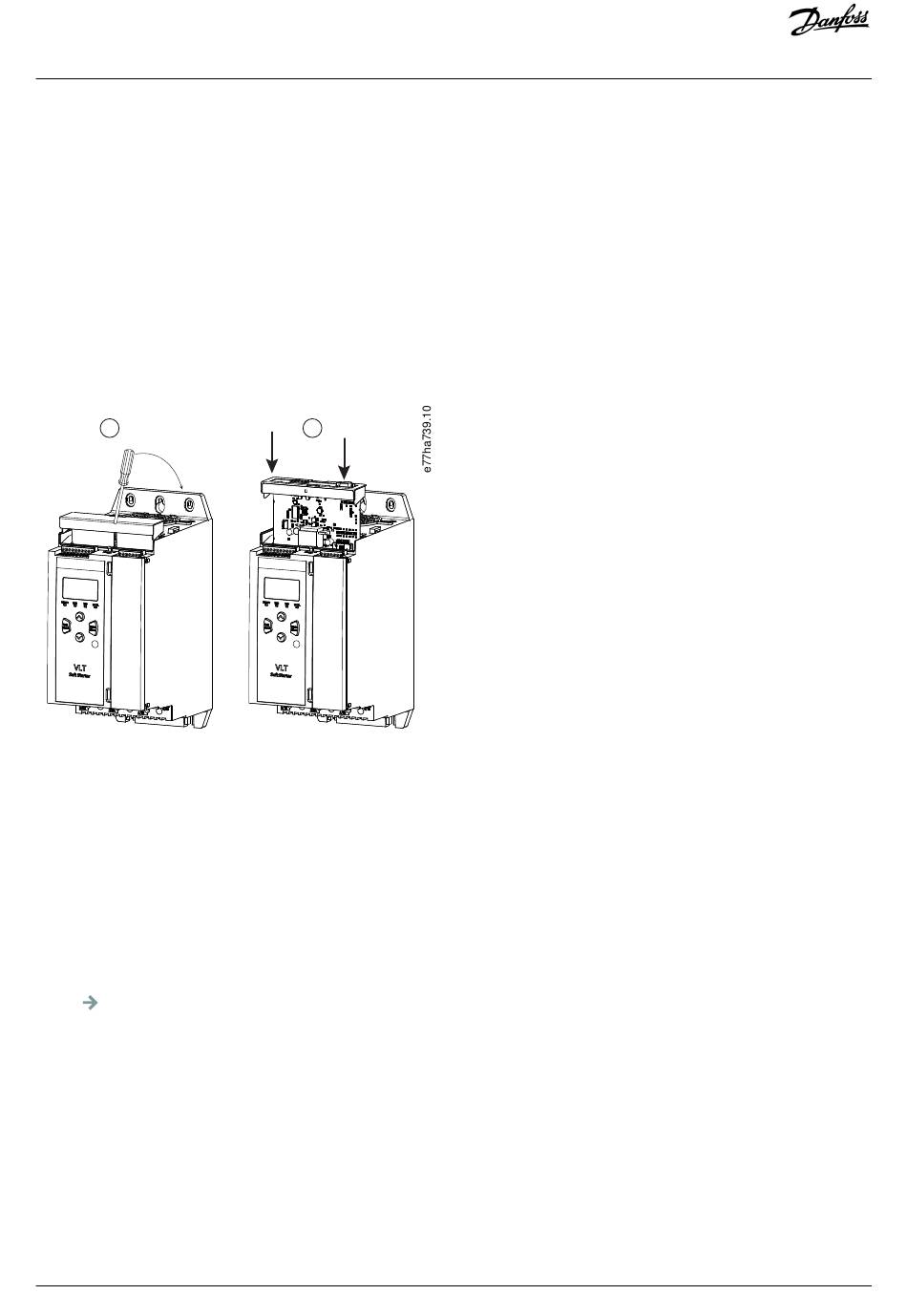

Abbildung 1: Installation der Erweiterungskarten

2.2 Anschluss an das Netzwerk

Prerequisites:
Die Erweiterungskarte muss im Softstarter installiert werden.
Vorgehensweise
1. Schließen Sie Feldverdrahtung über den 5-poligen Anschlussstecker an.
Die DeviceNet-Karte wird über den Anschluss versorgt.
