Installationshandbuch | DeviceNet-Karte
Beispiel:
5 4 3 2 1

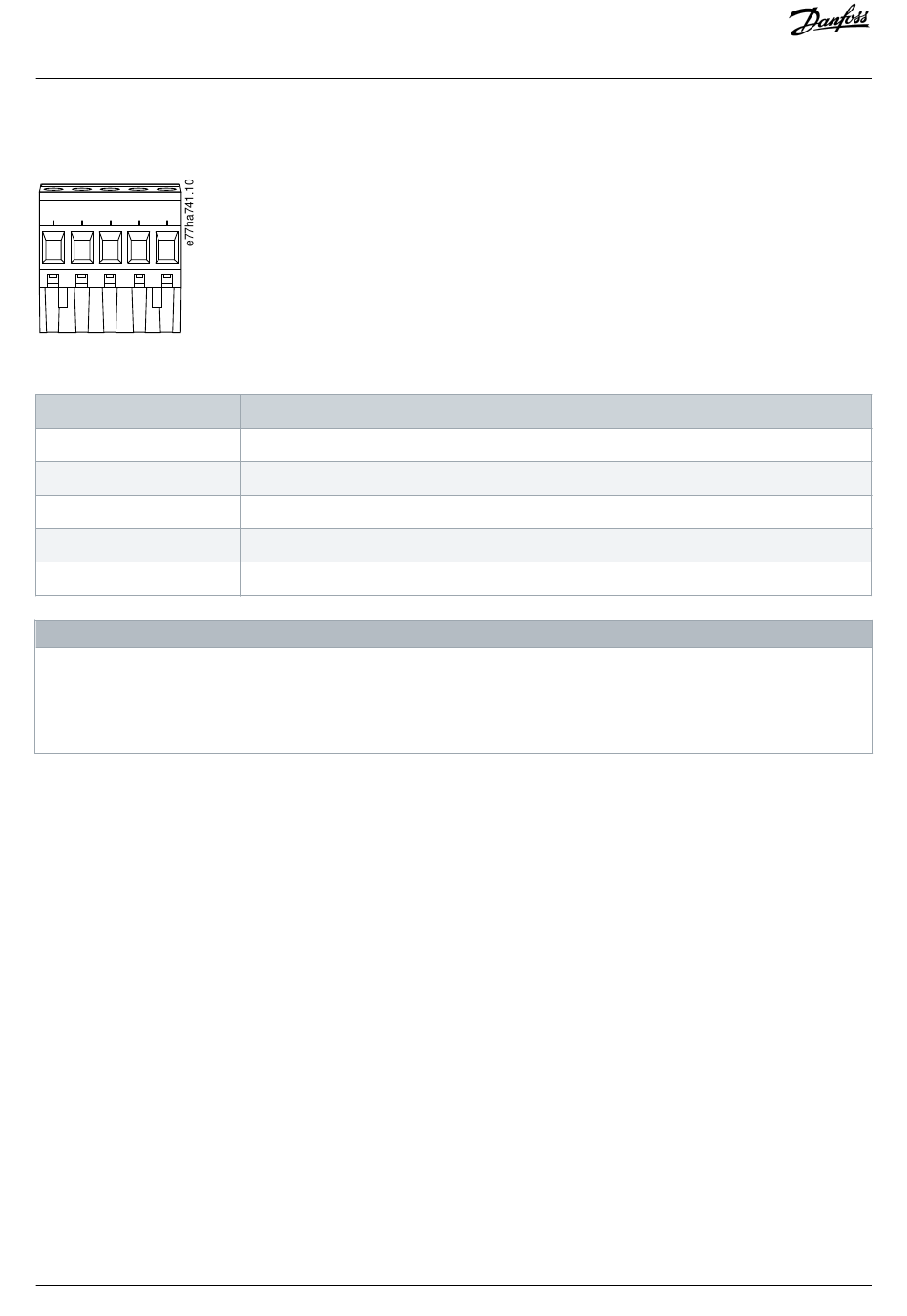

Abbildung 2: 5-poliger Anschlussstecker
Pin
5
4
3
2
1
Die Netzwerkauslegungen müssen die maximal zulässige kumulative Dropline-Länge für jedes im Netzwerk installierte Gerät
verringern. Wird dies unterlassen, kann es zu Fehlern der Netzwerkkommunikation sowie zu verringerter Zuverlässigkeit
kommen.
Reduzieren Sie die maximal zulässige kumulative Dropline-Länge pro Gerät im Netzwerk um 400 mm.
-
Beispiel:
Die ODVA legt eine maximale kumulative Dropline-Länge von 156 m in einem Netzwerk mit 125 kb/s fest. Wenn in diesem Netzwerk 6
Geräte installiert wären, müsste die gesamte Dropline-Länge auf 153,6 m reduziert werden.
2.3 Feedback-LED
2.3.1 Modul- und Netzwerk-LED
Die Modul-LED zeigt den Zustand der Spannungsversorgung sowie den Gerätebetrieb an.
Die Netzwerk-LED zeigt den Status der Kommunikationsverbindung zwischen dem Gerät und dem Netzwerk-Master an.
6 | Danfoss A/S © 2018.10
Funktion
V+
CAN_H
ABSCHIRMUNG
CAN_L
V-
H I N W E I S
Installation
AQ277154750780de-000101 / 175R1182
