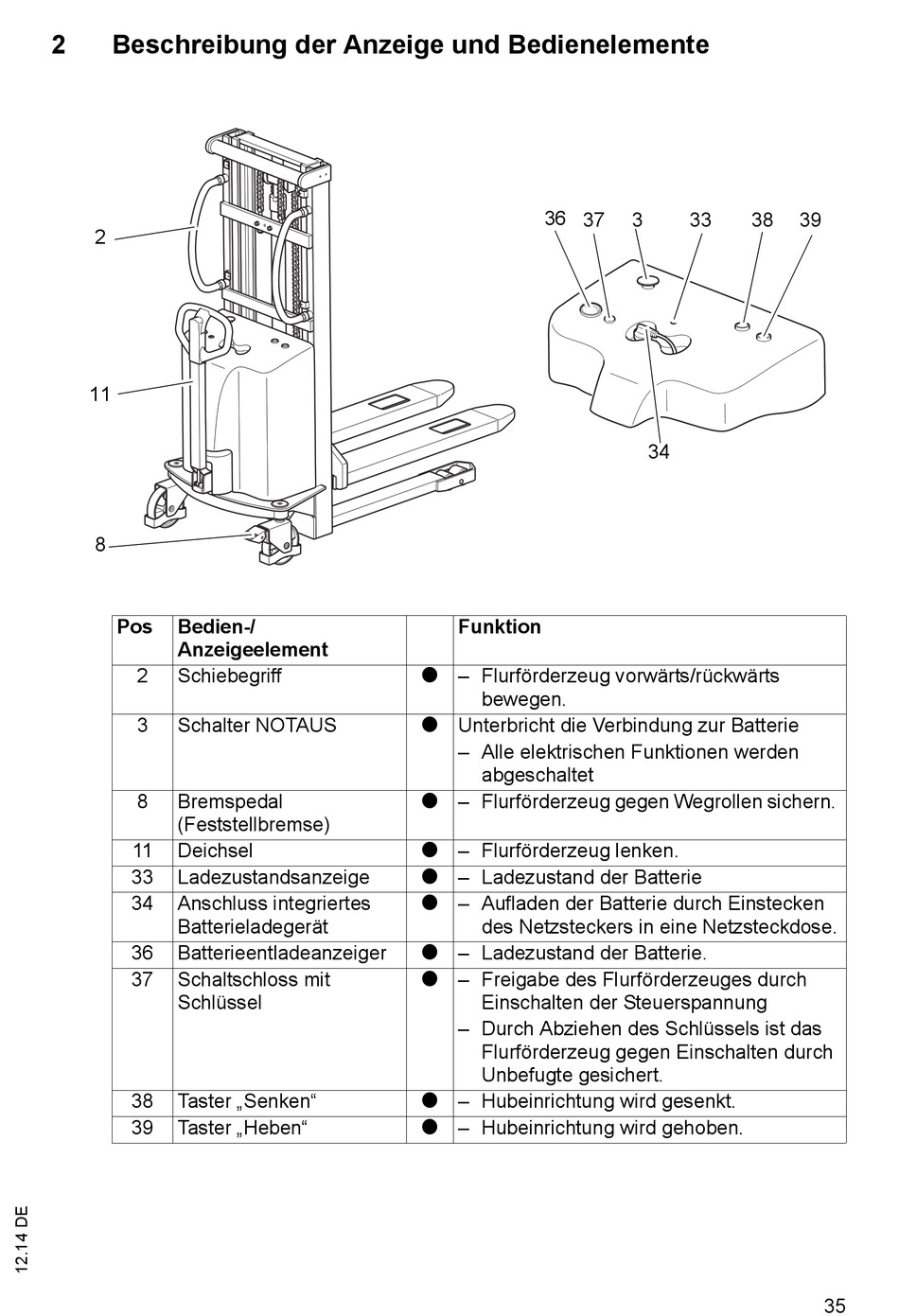

Beschreibung der Anzeige und Bedienelemente

2
11
8
Pos Bedien-/
Anzeigeelement
2 Schiebegriff
3 Schalter NOTAUS
8 Bremspedal
(Feststellbremse)
11 Deichsel
33 Ladezustandsanzeige
34 Anschluss integriertes
Batterieladegerät
36 Batterieentladeanzeiger
37 Schaltschloss mit
Schlüssel
38 Taster „Senken"
39 Taster „Heben"
36 37
Funktion
t – Flurförderzeug vorwärts/rückwärts
bewegen.
t Unterbricht die Verbindung zur Batterie
– Alle elektrischen Funktionen werden
abgeschaltet
t – Flurförderzeug gegen Wegrollen sichern.
t – Flurförderzeug lenken.
t – Ladezustand der Batterie
t – Aufladen der Batterie durch Einstecken
des Netzsteckers in eine Netzsteckdose.
t – Ladezustand der Batterie.
t – Freigabe des Flurförderzeuges durch
Einschalten der Steuerspannung
– Durch Abziehen des Schlüssels ist das
Flurförderzeug gegen Einschalten durch
Unbefugte gesichert.
t – Hubeinrichtung wird gesenkt.
t – Hubeinrichtung wird gehoben.
3 33 38 39
34
35
